系列规格设备防振垫脚结构设计

　　这套不同承载规格的防振支撑件，主要面向各类需要削减振动传递、阻隔振源传导的工业设备安装场景，从几百公斤级的小型检测台、辅助加工单元，到十吨级的重型冲压、切削机床都能匹配对应规格。日常车间里设备运行产生的振动如果直接传导到地面，一方面会带动机身移位影响加工精度，另一方面振动沿建筑结构传递会干扰周边精密检测设备的运行，还会产生结构传声的噪声问题，这类垫脚就是在设备与地面之间形成一道隔振缓冲层。

　　设计上采用橡胶基体与金属嵌件复合的结构，底部的橡胶承压面做了环形防滑纹路，增大与水泥地面的接触摩擦力，避免设备运行时出现水平滑移；中心的螺栓调节结构可以单独调整每个支撑点的高度，在地面不平整的车间安装时，不需要额外加工调整垫铁，直接旋转螺栓就能把设备台面调至水平状态，单支调节行程覆盖常规安装的地面高差范围。不同承载等级的垫脚在橡胶硬度、金属嵌件直径、螺栓规格上做了梯度匹配，小规格款适配轻型操作台、小型实验台，大承载款的橡胶层做了加厚设计，内部嵌入金属承压盘分散载荷，避免长期重载下橡胶出现蠕变塌陷。

　　从安装边界来看，各规格垫脚的安装孔位、底座直径都对应常规设备的底部安装尺寸，不需要对原有设备的底座做额外改造，直接替换原有刚性垫铁即可完成安装；螺栓顶部的六角结构可以用普通扳手直接操作，调平后锁紧螺母就能固定支撑高度，日常设备移位时也可以快速拆卸重复使用。橡胶材质选用耐油耐老化的工业橡胶，接触车间地面的切削液、润滑油不会出现快速溶胀失效，金属部件做了发黑防锈处理，在潮湿的车间环境下也能长期使用不会锈死，后期维护时不需要频繁更换支撑件。

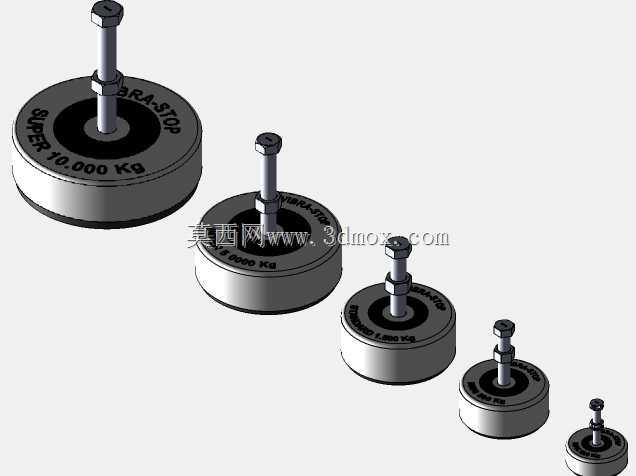

　　建模时还原了不同规格垫脚的尺寸梯度，每个承载等级的底座直径、螺栓长度、橡胶层厚度都按实际选型参数做了对应，装配关系上还原了螺栓、锁紧螺母、金属嵌件与橡胶基体的配合间隙，做设备整体装配时可以直接调用对应规格的垫脚模型，快速完成设备底部支撑的布局，检查安装时是否存在垫脚与设备底座筋位干涉、与地面管线预留空间不足的问题，提前规避现场安装时的尺寸冲突。
