工业重载方形安装万向定向脚轮结构

　　这款脚轮结构的设计，首先要匹配工业场景里各类可移动设备的行走支撑需求，不管是车间里的轻型物料周转车、中型设备机架，还是工位器具、仓储货架的移动改造，都能适配对应的安装场景。日常生产里，很多设备需要在工位间短距离移位，又要在固定作业时保持稳定不滑移，这类脚轮就是解决移动与固定矛盾的核心部件，尤其是带聚氨酯轮面的款式，在环氧地坪、水泥地面上推行时不会留下硬轮碾压的划痕，也能降低推行过程的噪音，避免车间内额外的噪声污染。

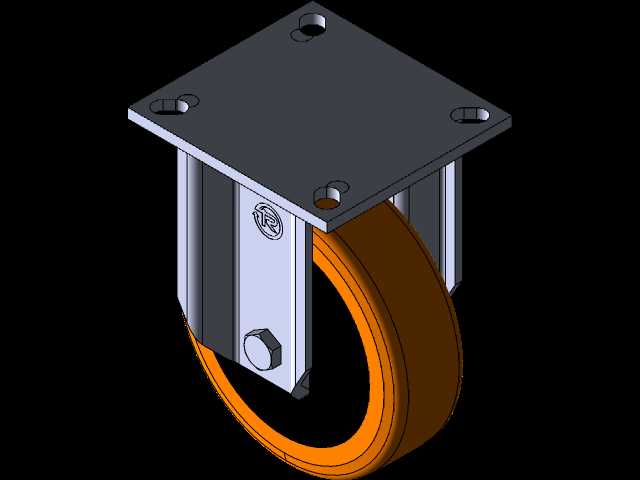

　　从结构设计来看，顶部采用方形法兰安装板，四个安装孔做了沉头处理，安装时螺栓头可以完全沉入板面，不会突出干涉设备底部的安装平面，安装板的厚度经过载荷校核，在额定承载范围内不会出现板面翘曲、安装孔变形的问题。支架部分采用双侧立板夹持轮体的结构，立板与顶部安装板之间通过铆接或者螺栓紧固形成刚性连接，轮轴贯穿两侧立板与轮体中心，轮体内部集成了轴承结构，转动时的阻力更小，长期使用也不会出现轮体晃动、卡滞的问题。轮面采用聚氨酯材质包裹硬质轮芯，聚氨酯层的厚度经过测算，既能缓冲地面不平整带来的冲击，又不会因为轮面过软导致推行时阻力过大，硬质轮芯则保证了轮体的整体刚性，避免重载下轮体变形失圆。

　　设计过程中首先要确定安装边界尺寸，方形安装板的边长、安装孔的孔距要匹配市面上通用的工业脚轮安装规格，方便用户直接替换同规格的旧脚轮，不需要额外在设备底部重新打孔。轮体的直径决定了脚轮的越障能力，直径越大，越过车间地面的焊缝、小颗粒杂物、门槛条的能力越强，但同时整体安装高度也会相应提升，设计时要平衡越障能力与设备整体重心高度的关系，避免设备安装后重心过高带来侧翻风险。安装高度是选型时的核心参数，也就是从安装板顶面到轮体最底部的垂直距离，这个尺寸直接决定了设备安装脚轮后的离地间隙，设计时要保证这个尺寸的公差控制在小范围内，避免四个脚轮安装后出现个别轮体悬空、受力不均的问题。

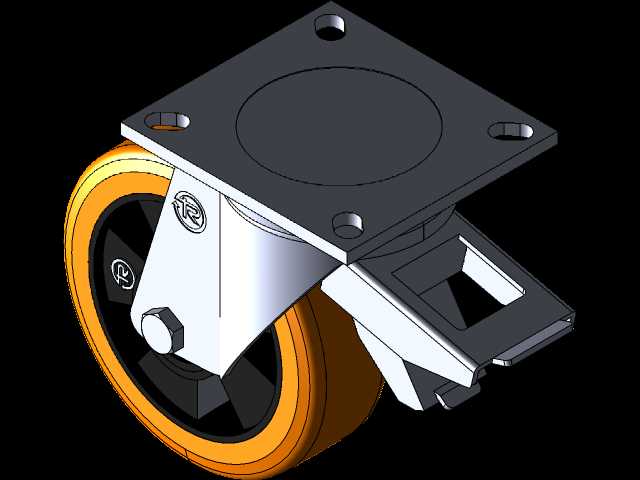

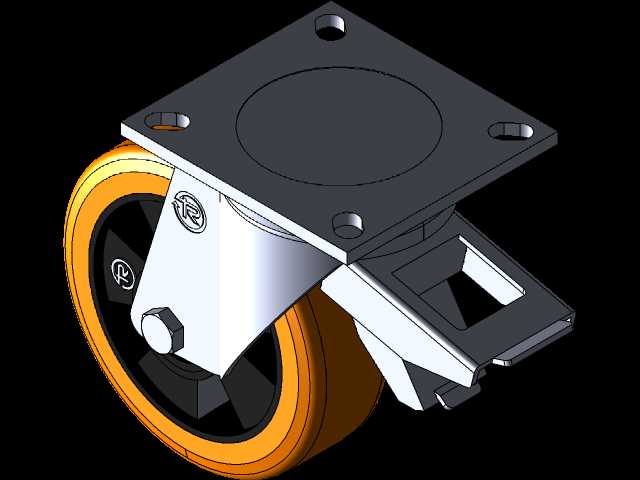

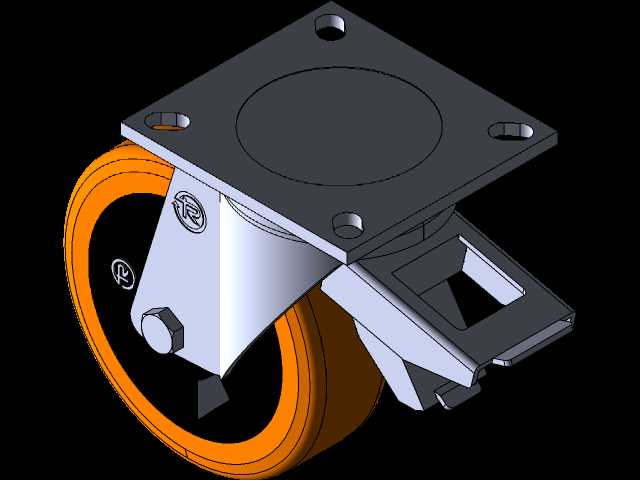

　　转向结构的设计上，万向款的支架与安装板之间设置了回转支承结构，内置钢珠滚道，转向时转动顺滑，不会出现转向卡顿的问题，定向款则直接将支架与安装板刚性固定，只能沿直线方向行走，适合对行走方向有固定要求的设备使用。轮体两侧的锁紧螺母可以调整轮轴的预紧力，既不会因为过紧导致轮体转动阻力大，也不会因为过松导致轮体轴向窜动。支架表面做了镀锌或者喷塑处理，在车间潮湿、有少量切削液飞溅的环境下也不容易生锈，延长整体的使用寿命。

　　实际选型应用时，首先要核算单轮的承载能力，整台设备的总重量除以脚轮的数量，还要预留1.2到1.5倍的安全系数，避免设备超载导致脚轮损坏。如果设备需要经常在有坡度的地面使用，还要选配带刹车功能的款式，刹车结构可以同时锁定轮体转动与支架转向，保证设备停放在坡面上时不会滑移。安装时要保证四个脚轮的安装平面在同一水平面上，螺栓要加装防松垫圈，避免设备推行过程中螺栓松动脱落。日常维护时要定期清理轮面缠绕的铁丝、线头杂物，检查轮轴的润滑情况，定期补充润滑脂，检查支架连接部位的螺栓是否松动，及时紧固，就能大幅延长脚轮的使用寿命，减少设备移动过程中的故障概率。这类脚轮的结构设计没有冗余的零件，所有部件都服务于承载、行走、转向的核心功能，加工工艺成熟，装配简单，适合批量生产应用，在工业生产的各类移动设备上都有极高的普及率。
