适配Monster796座椅的铃木SV650副车架结构

　　该副车架主要应用于第一代铃木SV650车型的改装场景，核心用途是为杜卡迪Monster796座椅提供可靠的安装承载基础，解决跨车型座椅适配时的安装点位不匹配、承载强度不足的问题，属于摩托车改装领域的定制化结构件。从功能特性来看，该副车架需要同时满足两项核心要求：一是承接座椅安装后的静态载荷与骑行过程中的动态冲击，包括驾乘人员的体重传递、路面颠簸带来的交变载荷，因此在结构设计阶段通过有限元分析完成了应力分布校核，对应力集中区域做了管径与壁厚的优化，选用4130或DOM管材作为加工基材，兼顾结构强度与轻量化表现；二是完全匹配原车后主车架的安装接口，不需要对原车主体结构做切割、焊接改动，所有安装点位的孔位坐标、

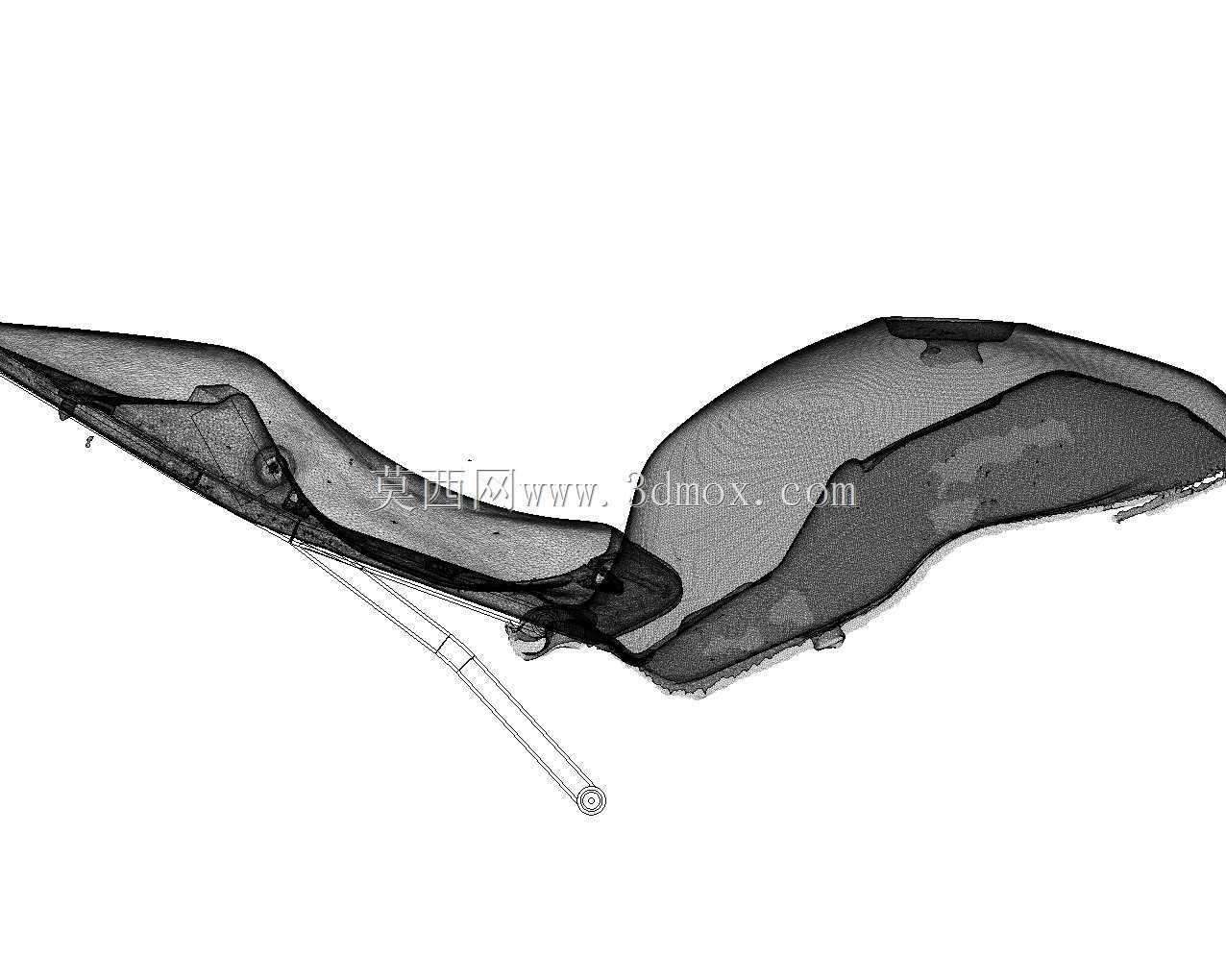

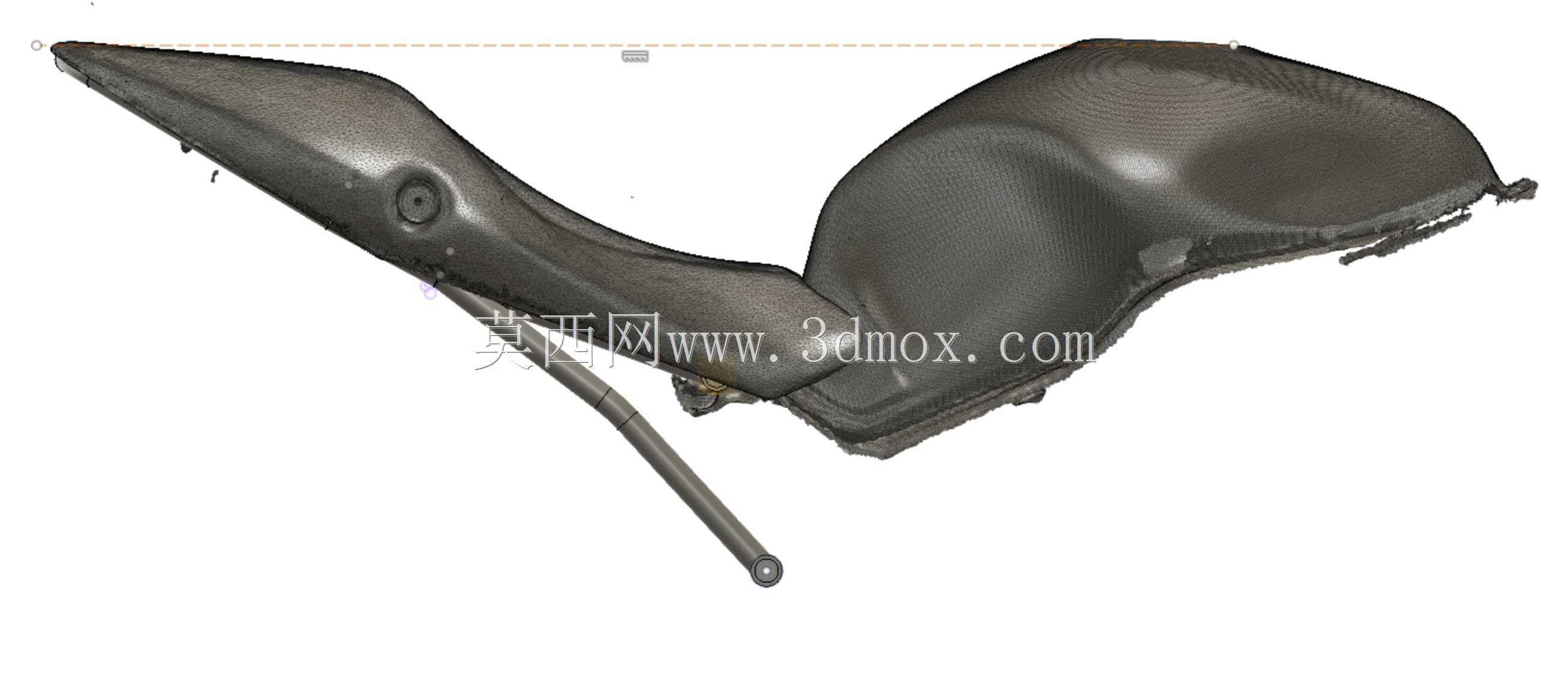

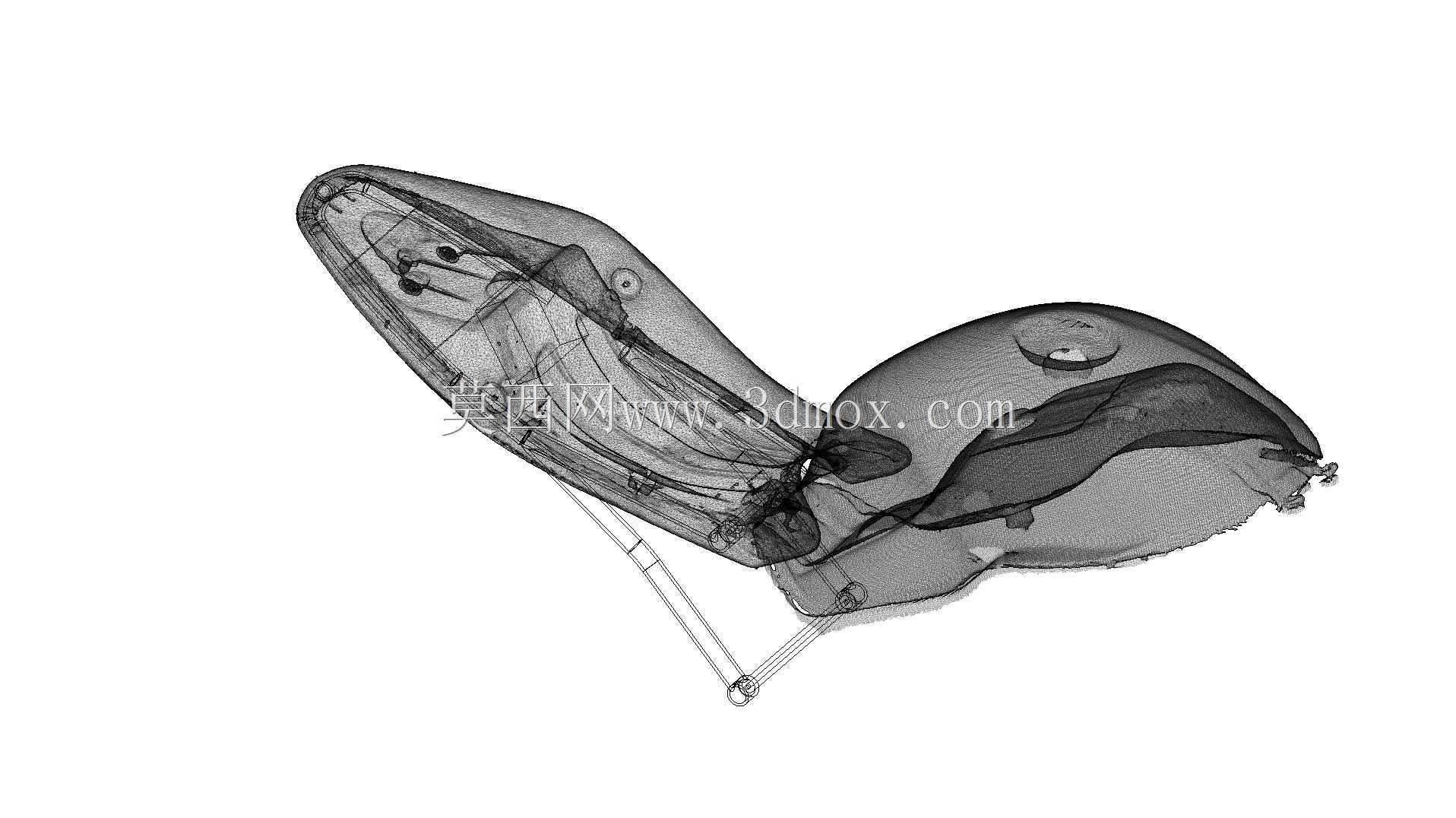

　　连接面角度都与SV650原车副车架的安装边界保持一致，可实现原位替换安装。设计过程中首先完成了原车安装边界的三维扫描测绘，获取后主车架连接点的三维坐标、安装面平面度、螺栓孔位公差等基础参数，再结合Monster796座椅的底部安装点位、贴合面弧度，反向构建副车架的主体管架结构：主体采用双纵梁搭配多道横向加强筋的布局，纵梁的弯曲弧度同时避让座椅底部的凸起结构与原车后减震、线束的布置空间，前端的连接耳片设计为带衬套的硬连接结构，避免长期使用后出现连接松动，后端预留座椅锁扣、后挡泥板的安装孔位，兼顾后续周边配件的安装兼容性。从安装边界来看，该副车架的整体宽度控制在原车后尾罩的内部容纳尺寸范围内，安装后不会超出原车尾部的外观轮廓，

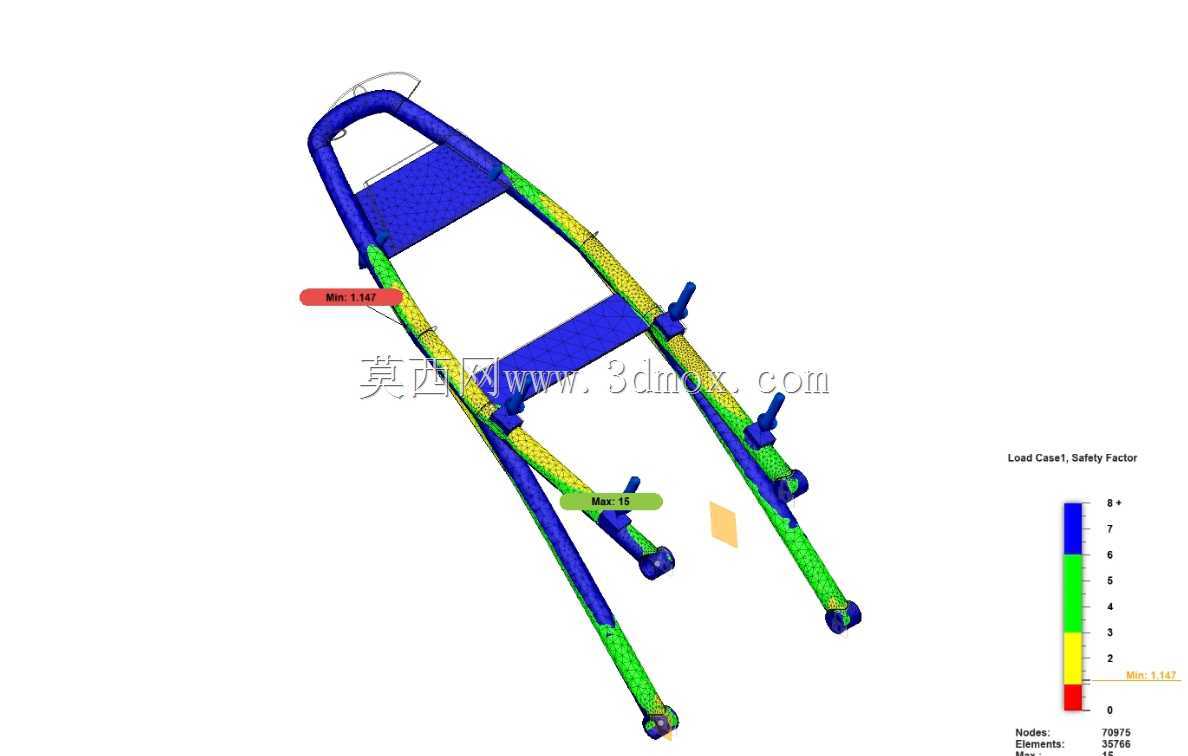

　　纵向长度从后主车架连接点延伸至座椅尾部支撑点，高度方向避开后减震的运动行程，不会出现减震压缩过程中的结构干涉。管架的焊缝位置都做了应力释放设计，有限元分析结果显示最大应力出现在前端连接耳片与纵梁的焊接区域，该区域通过增加加强筋的方式将应力控制在材料许用应力范围内，正常使用场景下不会出现结构变形或断裂问题，表面可根据改装需求做喷涂或阳极氧化处理，适配不同的外观改装风格。
