大排量摩托链条张紧调节锁紧螺母

　　这款调节螺母主要应用在大排量运动摩托的后轮传动链条张紧调节机构中，属于后摇臂末端的核心调节锁紧零件，日常维保、后轮拆装、链条张紧度校准作业中都会频繁接触到该部件。实际装车场景里，后摇臂两侧的调节螺杆会穿过该螺母的中心通孔，螺母本体卡入后摇臂尾部的导向滑槽内，顶部的凸台结构刚好嵌入滑槽对应的限位槽，转动调节螺杆时，螺母不会跟转，只会沿着滑槽轴向平移，进而带动后轮轴前后移动，实现链条张紧度的精准调整，调整到位后配合后轮轴锁紧螺母完成位置固定，避免骑行过程中螺母移位导致链条松弛。

　　从功能特性来看，该零件属于典型的异形锁紧调节件，没有采用标准六角螺母的外形，而是做了适配滑槽的切边与顶部凸台结构，核心是为了匹配后摇臂的安装空间，消除调节过程中的周向转动自由度，相比标准螺母搭配防转垫片的方案，这种一体化异形结构减少了装配零件数量，调节过程更顺滑，也避免了垫片移位、卡滞的常见问题。零件中心的通孔为光孔设计，与调节螺杆采用间隙配合，单边配合间隙控制在0.1-0.2mm区间，既保证螺杆转动顺畅，又不会因间隙过大导致调节过程中出现偏斜，影响两侧张紧度的一致性。

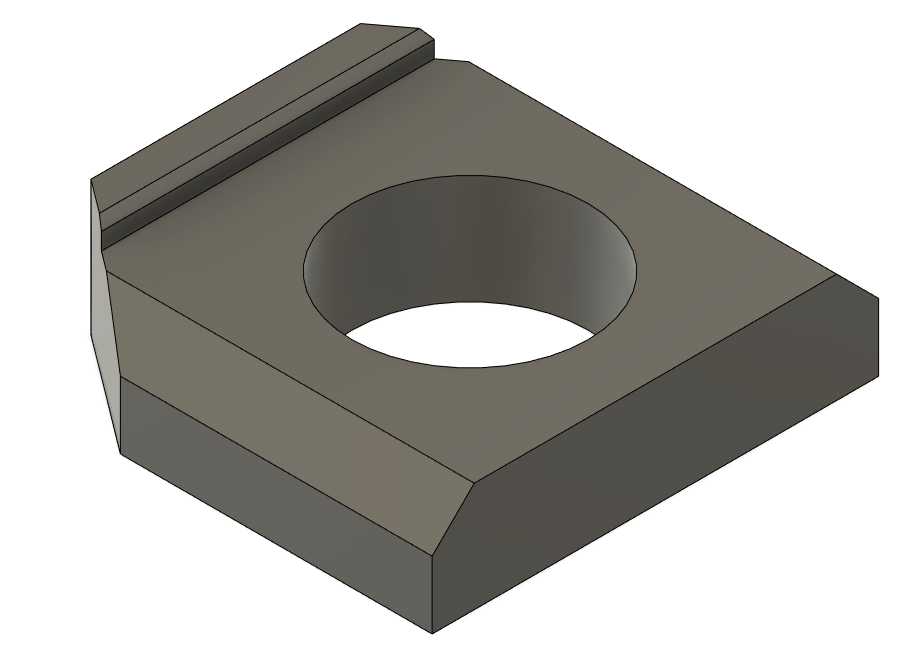

　　设计思路上，建模阶段完全依托实件测绘完成，采用游标卡尺完成所有关键尺寸的测量，同时用表面板贴合零件各个基准面，确认平面度、角度参数，保证模型与实件的一致性。零件主体为近似方块的结构，其中两个相邻侧面做了斜切处理，这个斜切面并非工艺倒角，而是匹配后摇臂滑槽末端的斜面限位结构，当螺母调节到最外侧极限位置时，斜切面会与滑槽斜面完全贴合，起到硬限位作用，防止调节超程导致螺母脱出滑槽。顶部的凸台为窄长条形结构，宽度略小于滑槽顶部的导向槽宽度，凸台高度控制在3mm左右，既能够嵌入导向槽完成周向防转，又不会凸出于后摇臂表面，避免与后轮轴套、链盒等周边部件发生运动干涉。

　　从安装边界来看，零件整体的长宽高尺寸适配常见的铝合金后摇臂滑槽规格，中心通孔的轴线与零件底面保持平行，与顶部凸台的侧面保持垂直，保证调节过程中螺杆的受力方向与后轮轴移动方向完全一致，不会出现别劲、卡滞的情况。零件的所有棱边都做了0.5mm的倒角处理，既去除了加工毛刺，也避免装配过程中刮伤后摇臂的阳极氧化层。实际使用中，该零件承受的载荷主要是链条张紧带来的轴向拉力，以及骑行过程中路面颠簸传递的冲击载荷，因此零件厚度做了针对性加强，相比普通同规格调节螺母厚度增加了2mm，避免长期受载出现变形、滑牙的问题。

　　建模过程中，优先以零件的安装基准面作为建模原点，先绘制主体的方块轮廓，再切除出中心通孔，之后完成顶部凸台、侧面斜切的特征绘制，最后添加倒角细节，所有特征的尺寸公差都参考实件的装配要求设定，保证模型导出后可直接用于工装设计、配件改装的参考，也可用于维保教学的演示素材。需要注意的是，该零件为单侧调节件，整车后摇臂左右两侧各配置一件，两侧的调节刻度需要保持一致，否则会出现后轮偏斜、链条偏磨、行驶跑偏的问题，因此零件的尺寸一致性要求较高，建模时所有对称特征的尺寸偏差控制在0.05mm以内，匹配实际加工的精度要求。
