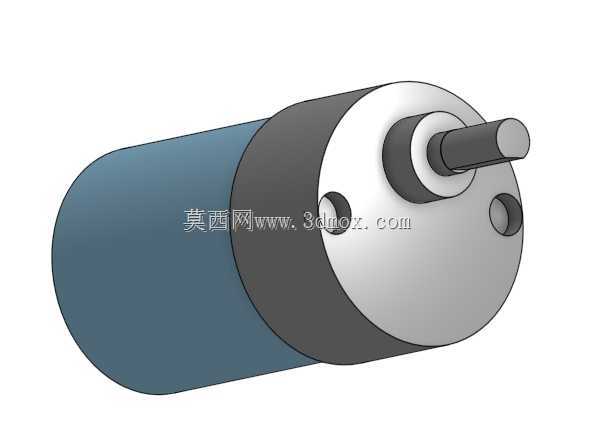

37mm外径大扭矩直流齿轮减速电机结构

　　这款齿轮减速电机的输出轴采用阶梯轴设计，轴段直径依次递增，靠近箱体的轴肩可直接作为轴向定位基准，安装时无需额外加装定位套，能直接适配带标准安装孔位的负载连接件，输出端的同轴度公差控制在0.05mm以内，可有效降低高速运转时的径向跳动量。电机主体与减速箱采用同轴直连布局，整体为圆柱外形，最大外径37mm，总长度控制在紧凑范围内，安装时可直接通过减速箱前端的法兰面完成固定，也可搭配配套的金属卡箍实现圆柱面抱紧安装，适配不同设备的安装空间需求，不会出现与周边结构件干涉的问题。

　　从功能特性来看，该款电机通过内置的多级金属齿轮组完成减速增扭，相比普通直流行星减速电机，平行轴齿轮布局的输出扭矩更大，可在负载波动的工况下保持稳定的转速输出，不会出现明显的转速掉差，金属齿轮的耐磨性能也优于塑料齿轮结构，长期连续运转的齿面磨损量更小，能有效延长设备的维护周期。在实际应用场景中，这类减速电机常被用于宠物自动喂食设备的出料驱动机构，可精准控制出料叶轮的转动角度与转速，实现定量出料的功能，也可适配小型传送带、智能小家电的传动机构、小型自动化设备的进给单元等需要低转速大扭矩动力输出的场景。

　　设计过程中，建模时优先保证了齿轮啮合的侧隙在合理区间，既避免侧隙过小导致的卡滞、运转噪音过大问题，也防止侧隙过大带来的传动回程误差，可直接用于设备的虚拟装配验证，提前排查安装时的干涉问题，也可作为选型阶段的尺寸参考，核对安装边界、轴伸尺寸与设备结构的匹配度，减少实物打样的反复调整次数。电机尾部的输出轴结构可配套安装编码器，实现转速的闭环控制，满足需要精准调速的工况需求，外壳的圆柱面平整度较高，抱紧安装时的接触面积充足，不会出现固定松动的问题。
