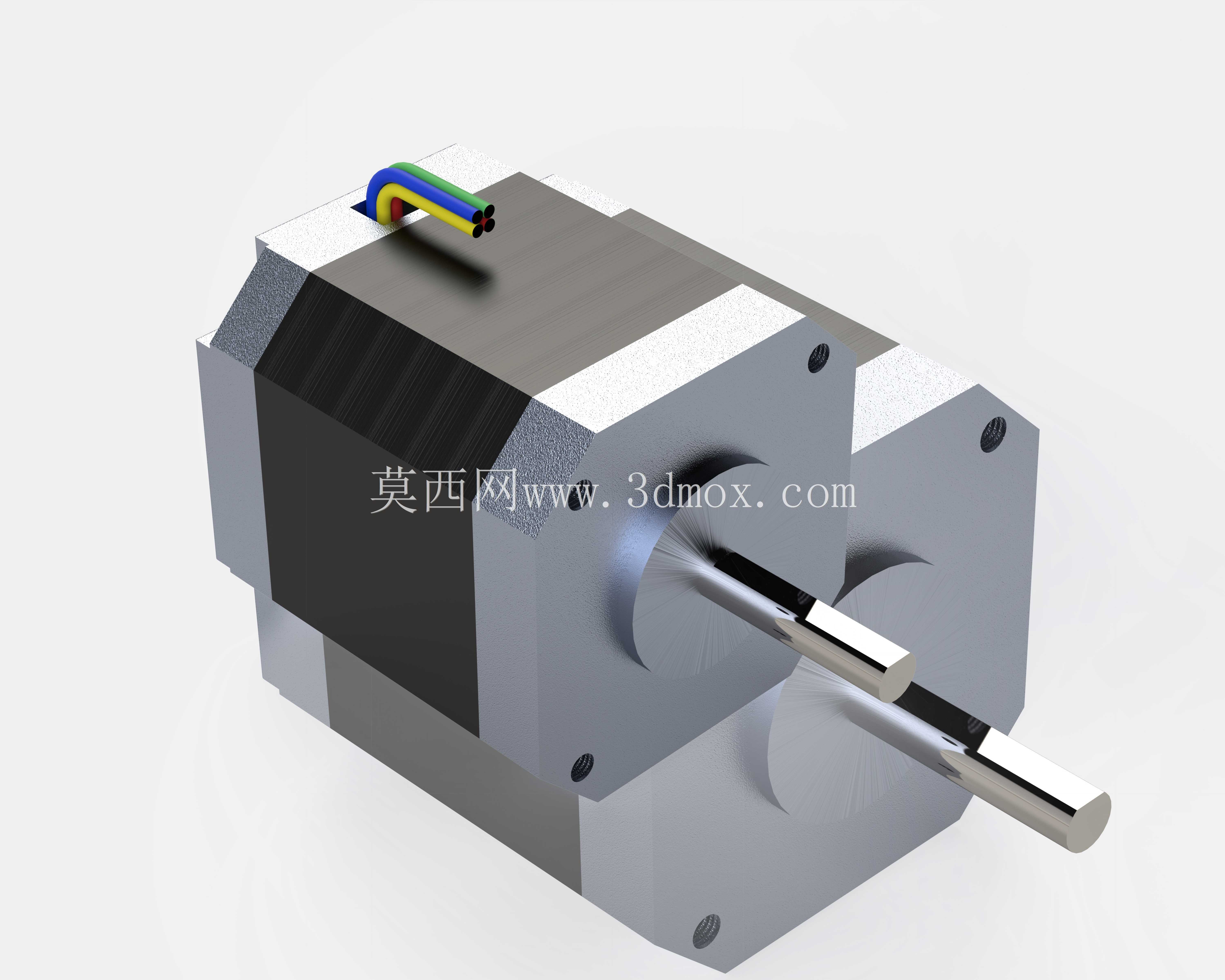

Kysan1124090型NEMA17步进电机结构设计

　　这款NEMA17规格的步进电机，是桌面级3D打印设备运动系统里的经典执行部件，早年的Prusa系列、早期国产桌面FDM机型里大量采用该型号作为轴运动驱动源，除3D打印场景外，小型数控雕刻机的进给轴驱动、桌面级点胶设备的位移驱动、小型自动化送料机构的动力输出端，也常能见到同规格电机的应用。从结构设计来看，该电机采用混合式步进电机的经典架构，定子冲片与转子磁钢的配合间隙控制在常规量产步进电机的公差范围内，机身的方形安装法兰完全遵循NEMA17标准的安装尺寸规范，安装孔位的中心距为42mm，适配市面上绝大多数标准42型电机的安装支架、同步轮、联轴器配件，不需要额外做转接件就能直接替换同规格的其他品牌同参数电机。

　　电机的出轴采用D型轴截面设计，这种设计的核心目的是避免同步轮或者联轴器在高速启停、大扭矩输出时出现轴孔打滑的问题，出轴的伸出长度经过适配优化，刚好匹配常规2GT同步轮、5mm内径联轴器的安装深度，不会出现轴伸过长干涉安装面、或是轴伸过短导致紧固件无法锁死的问题。电机尾部的出线端采用多芯彩色线引出，不同颜色的线对应不同的相序，接线时可以直接通过线色区分A+、A-、B+、B-相，不需要额外用万用表测量相序，能大幅减少设备组装时的接线调试时间。从安装边界来看，电机机身的方形轮廓尺寸为42mm×42mm，机身长度对应该型号的扭矩参数等级，安装时需要预留的径向空间不小于45mm×45mm，轴向空间需要结合出轴端安装的传动件尺寸、

　　尾部出线的弯折半径综合计算，通常尾部预留15mm以上的出线弯折空间即可满足常规布线需求，不会出现线材过度弯折导致内部铜芯断裂的问题。在实际设备选型应用中，该型号电机的静扭矩参数适配0.6Nm以内的负载需求，适合驱动重量在5kg以内的运动轴做直线或者旋转运动，搭配16细分以上的步进驱动器时，运行的平稳性可以满足桌面级设备0.1mm级别的定位精度要求，不会出现低速爬行、步距角误差累积导致的定位偏移问题。建模过程中，对电机的安装孔位、出轴尺寸、法兰定位台阶的尺寸都做了严格的公差匹配，安装孔采用通孔设计，适配M3规格的安装螺丝，锁入深度建议控制在3-5mm，避免螺丝过长顶到电机内部的定子绕组造成绝缘层破损。

　　电机外壳的端盖采用压铸铝合金材质的结构设计，表面做了阳极氧化处理，既可以提升外壳的散热效率，也能避免长期使用过程中表面氧化锈蚀，端盖与机身定子的配合采用止口定位，装配后的同轴度误差控制在0.02mm以内，保证出轴的径向跳动量满足传动件的安装要求，不会因为轴跳动过大导致同步带传动出现抖动、异响的问题。在做设备整体结构布局时，需要注意电机本体的发热问题，持续高速运行时电机表面温度会升到60-70摄氏度，安装时不要让电机外壳直接接触3D打印机的PLA材质打印件，避免高温导致塑料件变形软化，如果是封闭机箱结构的设备，建议在电机附近预留对流散热的空间，不需要额外加装散热风扇即可满足长时间连续运行的散热需求。电机的出线方向可以根据设备的布线需求做调整吗？实际上该型号的端盖固定螺丝松开后，可以小幅旋转端盖调整出线方向，但调整角度不能超过90度，避免内部的引线被拉扯断裂，调整后需要重新拧紧端盖螺丝，保证端盖与机身的配合紧密，避免运行过程中出现共振异响。
