小型外转子无刷航模动力电机结构

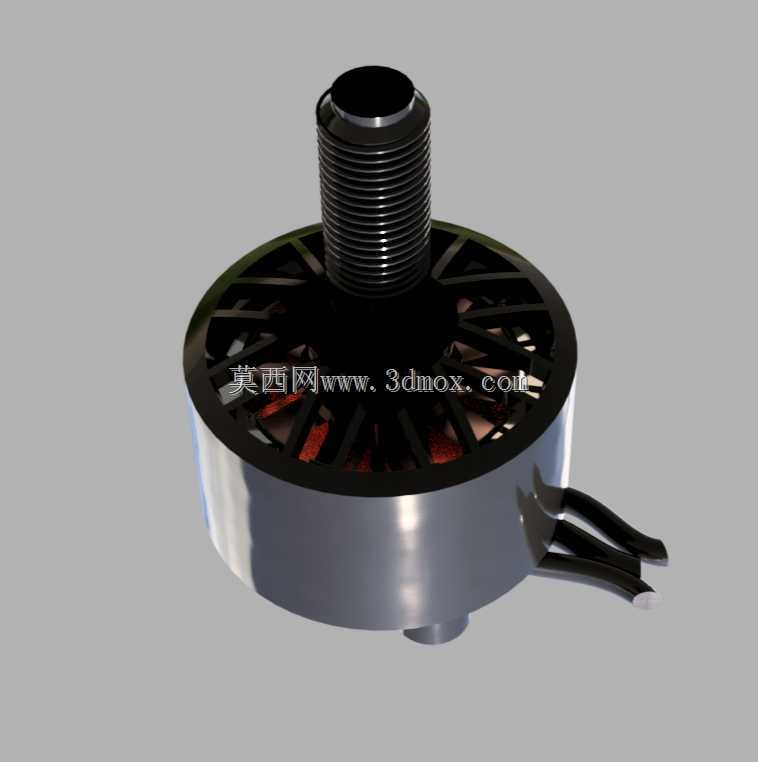

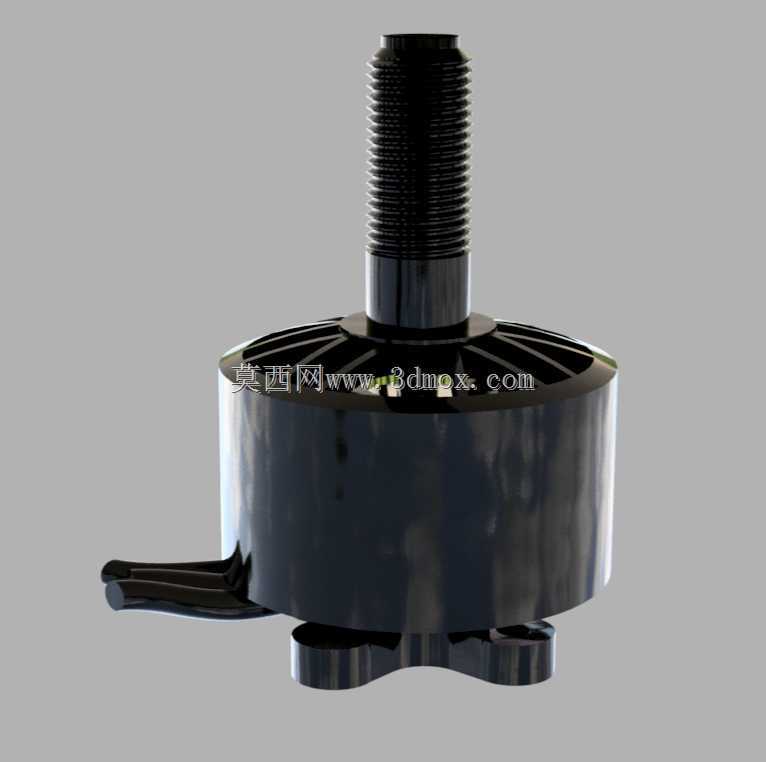

　　这款小型外转子动力单元，主要面向小型多旋翼无人机、微型直升机这类轻量航空载具的动力输出场景，也可适配小型桌面云台、轻量化传动实验台这类对动力密度有较高要求的低负载旋转驱动场景。从结构设计来看，采用外转子排布逻辑，将绕组定子固定在中心基座，永磁体贴附于旋转外壳内壁，相比同尺寸内转子结构，能在更低的KV值区间获得更大的启动扭矩，省去了额外的减速齿轮组，直接适配螺旋桨负载，减少传动环节的能量损耗与机械故障点。顶部的螺纹输出轴采用标准细牙螺纹设计，匹配市面上主流的航模螺旋桨安装孔径，轴段长度经过核算，在安装桨叶、防滑垫片与锁紧螺母后，不会出现螺纹啮合长度不足导致的射桨风险，同时轴根位置做了退刀槽处理，避免装配时桨座与轴根硬接触产生应力集中。

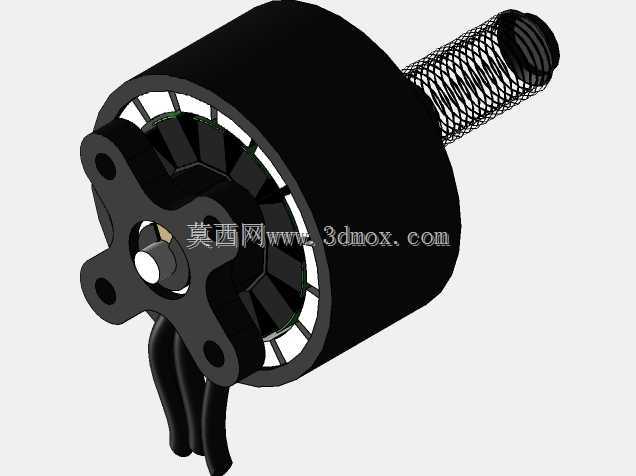

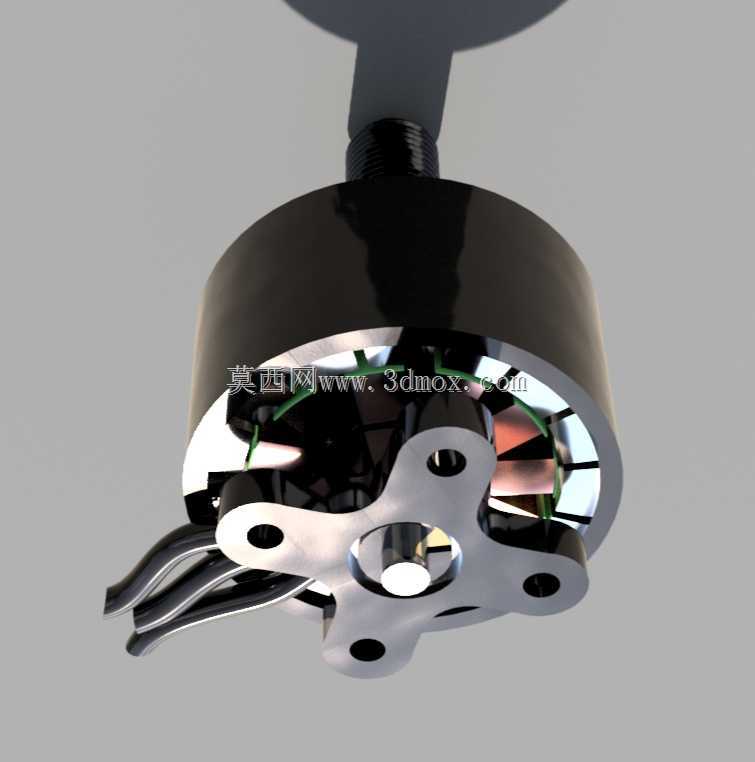

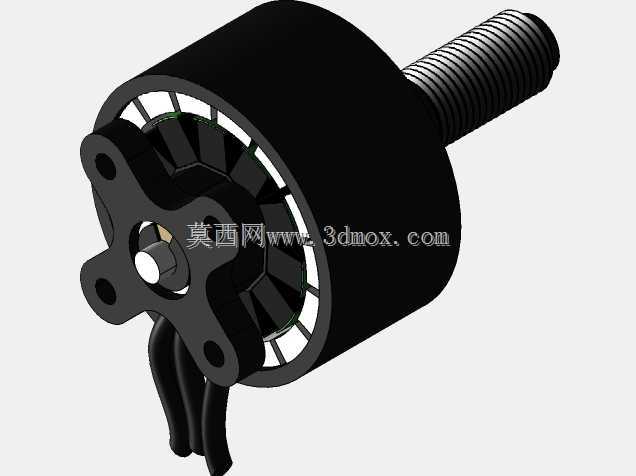

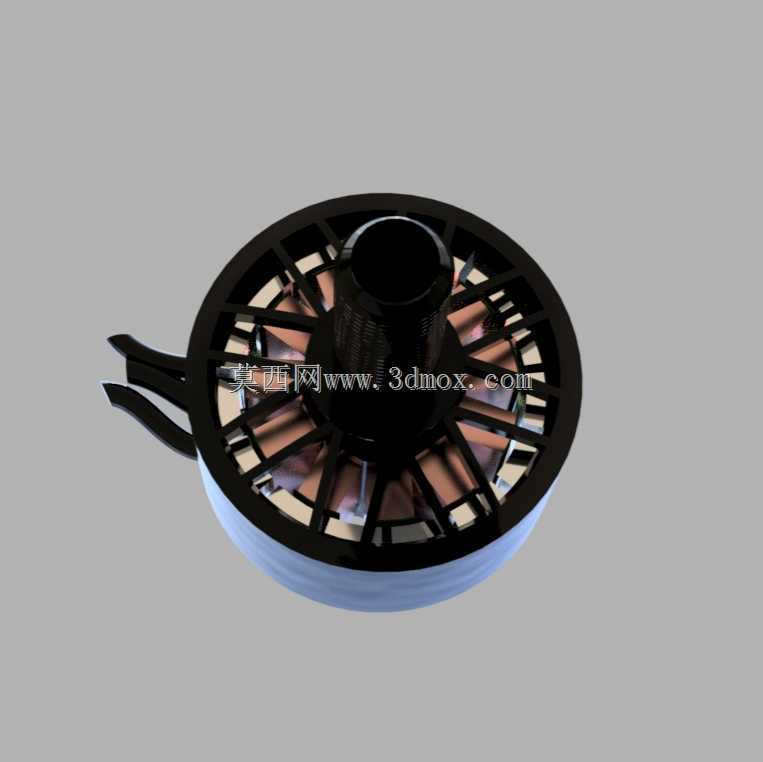

　　定子外侧的镂空散热格栅是结构设计里的实用细节，在转子高速旋转时，外壳带动的气流可以直接穿过格栅缝隙带走绕组工作产生的热量，避免长时间满油门运行时绕组温升过高导致的磁钢退磁、漆包线绝缘层失效问题。出线端采用三线直出的排布方式，线卡位置与基座做了一体化的限位凸台，固定后可以避免飞行过程中线材晃动拉扯焊点，同时出线角度预留了足够的弯折空间，适配电调安装在机臂不同位置的布线需求。安装边界上，基座底部的定位凸台尺寸匹配标准航模电机安装孔距，四个安装孔的位置度公差控制在0.1mm以内，装配时可以直接卡入机臂的电机座定位槽，不需要额外调整同轴度，外壳的最大外径控制在合理区间，搭配对应尺寸螺旋桨时不会出现桨尖擦碰电机外壳的问题。

　　整体结构没有冗余的装饰性设计，所有外形特征都服务于散热、装配、动力输出的实际需求，转子外壳做了亮面阳极氧化处理，在提升表面硬度耐刮擦的同时，也能避免户外潮湿环境下的壳体锈蚀，绕组端部的浸漆处理均匀，既固定了漆包线避免高速旋转时的线组位移，也提升了绕组的绝缘性能。在实际选型适配时，这类高KV值的小尺寸外转子电机，通常搭配小直径高螺距螺旋桨，能在轻量载具上获得更快的油门响应速度，满足穿越类无人机的机动动作需求，中心轴的轴承采用双轴承排布，上下两个深沟球轴承分别承受径向载荷与螺旋桨产生的轴向拉力，延长了连续运行的轴承寿命。
