戴尔2.5英寸服务器硬盘驱动器托架结构

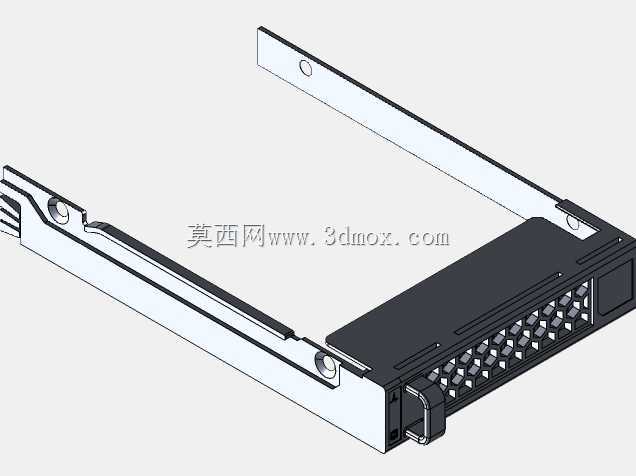

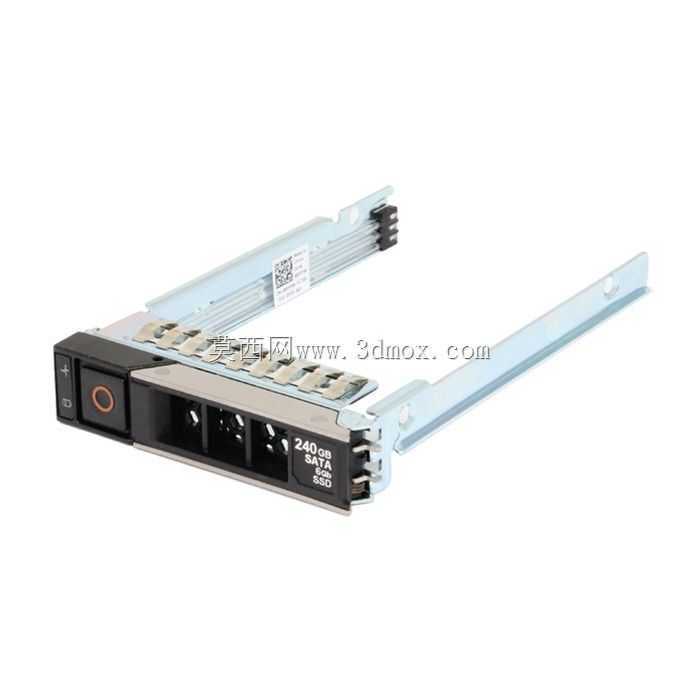

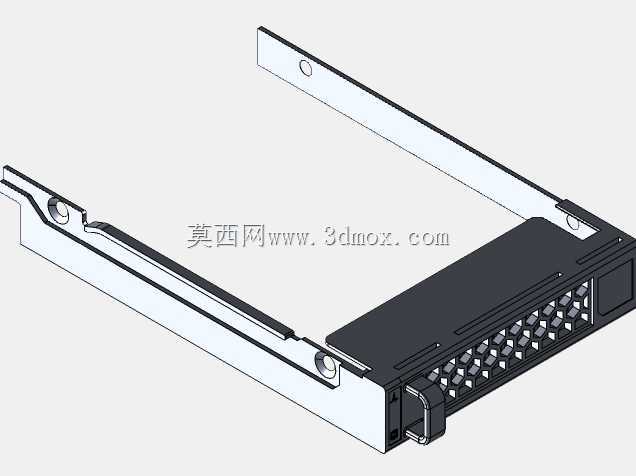

　　在企业级服务器存储扩容、硬件运维场景中，2.5英寸硬盘托架是连接硬盘与服务器机箱背板的核心衔接部件，本次建模的戴尔XR2服务器适配硬盘托架，完全匹配对应机型的硬盘仓安装边界，可实现SATA/SAS接口2.5英寸硬盘的无改造快速装载。从结构设计逻辑来看，该托架采用一体化金属冲压成型的主体框架，侧边设置多道导向滑轨，与服务器机箱内部的硬盘仓导轨精准契合，推入过程中可实现顺滑导向，避免安装时硬盘接口与背板出现对位偏差，托架前端集成了状态指示灯透光位、硬盘锁止卡扣以及快拆扳手，无需额外工具即可完成硬盘的插拔操作，大幅降低运维过程中的硬件更换耗时。托架的硬盘固定位设置了多组弹性减震触点与螺丝安装孔位，既可以通过免工具卡扣快速固定硬盘，

　　也支持螺丝锁固的方式满足高振动工况下的安装需求，框架上预留的标签粘贴位可用于标注硬盘容量、RAID组归属等运维信息，方便机房批量管理。从安装边界尺寸来看，该托架严格遵循2.5英寸服务器硬盘的通用安装尺寸规范，整体厚度适配服务器硬盘仓的单盘位间距，不会出现相邻盘位安装干涉的问题，尾部的接口避让位完全匹配戴尔XR2服务器背板的接口布局，推入到位后可自动实现硬盘与背板的信号、供电连接，无需额外接线。在实际应用中，这类托架不仅可用于原厂硬盘的安装，也可适配同规格的第三方2.5英寸硬盘，帮助企业降低存储扩容的硬件成本，建模过程中完整还原了托架的所有结构细节，包括滑轨的折弯角度、卡扣的弹性结构、前端面板的标识细节，可直接用于服务器运维培训的结构演示、机房扩容方案的配件选型验证，也可作为存储类工装设计的参考结构，帮助结构设计人员快速掌握服务器硬盘快装机构的设计思路，规避安装导向、锁止可靠性、接口对位等常见设计问题。
