Juniper NFX150-C-S1设备SIM卡固定卡座结构

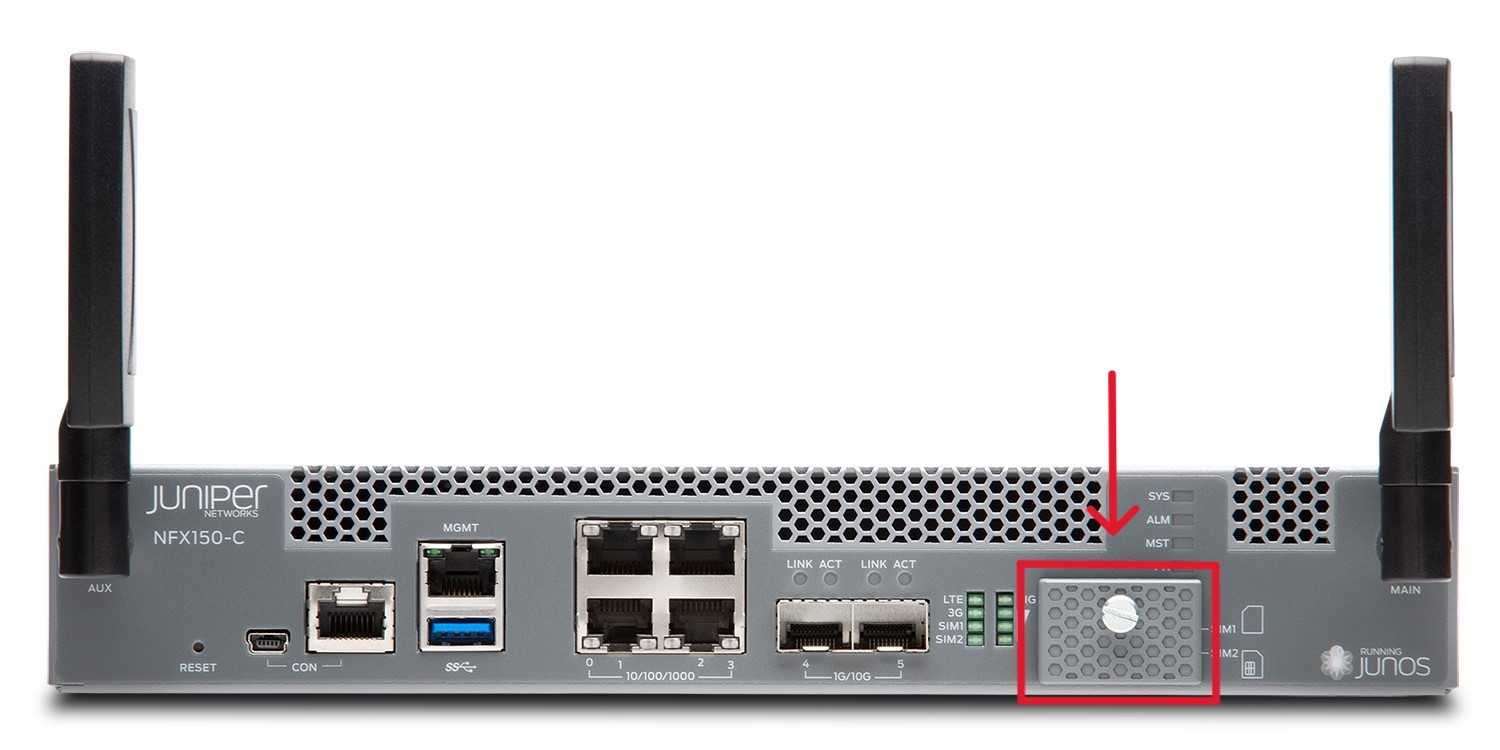

　　在边缘网络部署场景中，分支节点的网络设备往往需要兼顾有线接入与无线备份能力，SIM卡作为蜂窝网络接入的核心载体，其固定结构的可靠性直接决定了设备在复杂部署环境下的连接稳定性。本次涉及的卡座结构，适配Juniper NFX150-C-S1系列网络设备，主要用于设备面板侧的SIM卡安装固定，解决设备在运输、壁挂安装、机柜部署等场景下SIM卡松动、脱落、接触不良的工程问题。从实际设备运维角度看，边缘网关设备常部署在弱电井、户外机柜、门店吊顶等非标准机房环境，设备可能长期处于振动、温湿度波动的状态，普通插拔式SIM卡槽无额外固定结构时，极易出现卡体偏移导致的蜂窝链路中断，该卡座的设计正是针对这类现场痛点，在设备前面板预留的安装位上，

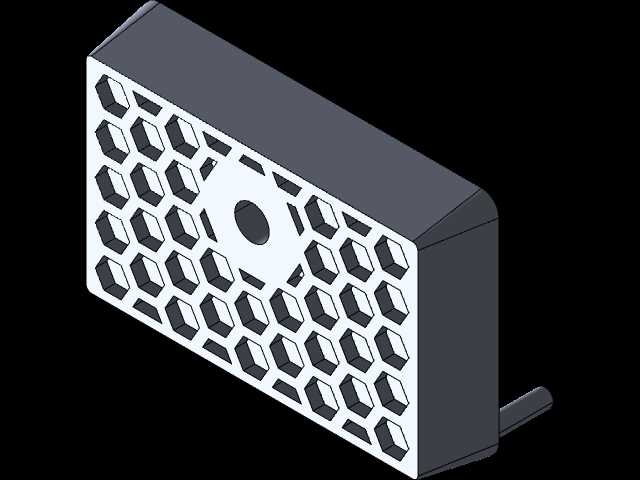

　　通过带定位孔的盖板结构配合M3*10规格螺丝实现SIM卡的压合固定，既保留了SIM卡可更换的维护便利性，又通过刚性压合结构规避了振动松脱风险。从结构设计思路来看，该卡座完全贴合NFX150-C-S1设备前面板的造型弧度，安装边界与面板上的SIM卡槽区域完全重合，盖板表面做了密集的冲孔网格设计，一方面是匹配设备整体前面板的散热通风需求，避免卡座区域遮挡内部气流通道，另一方面网格纹理也和设备前面板其他区域的冲孔风格保持一致，保证设备外观的整体性。盖板上预留的手指位凹陷，是考虑到运维人员在无辅助工具的场景下，可通过凹陷位置初步对位盖板，再拧入固定螺丝，降低现场安装的对位难度。安装尺寸上，该卡座完全匹配设备面板上预留的SIM卡槽安装槽位，

　　固定孔位与面板上的螺丝柱精准对齐，安装后盖板与面板表面齐平，不会突出面板表面占用额外的机柜安装空间，也不会在设备壁挂安装时与墙面产生干涉。从功能特性来看，该卡座压合在SIM卡外侧时，不会遮挡SIM卡的金手指接触区域，仅对卡体的非接触边缘形成压合限位，保证SIM卡与槽内触点的稳定贴合，同时盖板的冲孔结构不会影响设备内部该区域的散热气流，避免SIM卡及周边控制芯片因局部积热出现工作异常。在实际设备选型与结构适配过程中，这类卡座结构需要严格匹配对应设备的面板开孔尺寸、螺丝柱位置、卡槽深度，若尺寸偏差超过0.2mm，就可能出现盖板无法安装、压合过紧导致SIM卡变形、压合过松无法起到固定作用的问题，建模过程中需要严格对应设备前面板的曲面弧度、

　　安装孔位的坐标公差，保证卡座与设备本体的装配精度。对于网络设备结构设计人员而言，这类小型固定组件的设计往往容易被忽略，但在实际工程部署中，这类组件的可靠性直接影响设备的现场运维成本，一个可靠的SIM卡座结构，能够大幅降低因SIM卡松动导致的上门维护频次，尤其在分布式部署的边缘网络节点中，这类细节结构的优化对整体网络可用性的提升有着实际价值。
