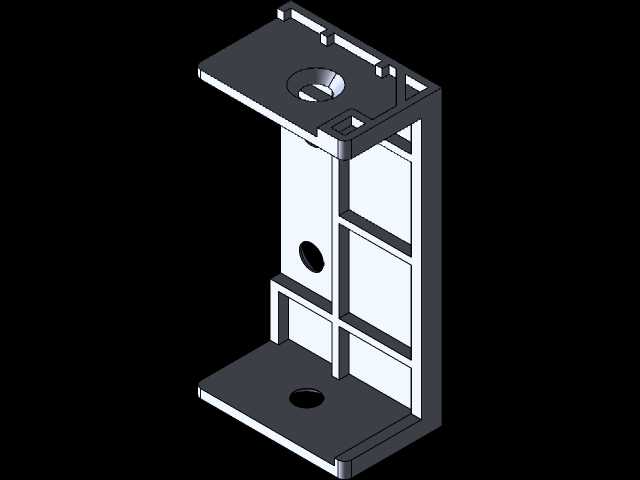

Dell XR2服务器左耳塑料固定支架结构

　　在机架式服务器的硬件装配体系里，这类侧边固定塑料组件是保障设备顺利装入标准机柜、维持安装后结构稳定性的关键小件，很多刚接触服务器结构设计的工程师容易忽略这类非金属结构件的作用，觉得金属机架才是承重核心，实际上在1U、2U这类高密度机架服务器的部署场景中，侧边塑料支架承担着导向定位、辅助承重、间隙填充、线缆避让的多重作用，直接影响服务器推入机柜的顺畅度和长期运行的结构可靠性。

　　从实际应用场景来看，该组件适配Dell XR2系列机架式服务器的左侧安装位，对应标准19英寸机柜的安装边界，在服务器推入机柜导轨的过程中，支架前端的导向斜面会先与导轨内侧接触，自动修正服务器推入时的横向偏移量，避免金属机箱边缘直接刮蹭导轨镀锌层，既减少推入阻力，也能防止长期抽拉维护造成的导轨涂层脱落生锈。支架主体采用格栅式加强筋结构，并非实心塑料块，这种设计思路是在满足结构强度要求的前提下，尽可能降低零件自重，同时为服务器侧边的走线、通风预留足够空间——机架服务器内部风道是前后贯通的，侧边如果用实心塑料件封堵，会扰乱侧边的辅助散热气流，导致靠近机箱侧壁的硬盘、内存区域出现局部积热，格栅的镂空尺寸经过匹配计算，既不会让结构强度出现断层，也能保证气流顺利通过，不会产生额外的风噪。

　　从功能特性上看，支架上的两处圆形安装孔分别对应机箱侧壁的预装螺柱和机柜导轨的定位销，上方的异形沉台孔是为了避让服务器侧边的快拆锁扣，当服务器完全推入机柜到位后，快拆锁扣会从该沉台位置弹出，与导轨上的锁孔卡合，实现服务器的位置固定，不需要额外工具就能完成上架锁定。支架上下两端的外翻边结构是与机箱钣金贴合的安装面，翻边厚度控制在2.5mm，与钣金侧壁的贴合间隙不超过0.2mm，避免安装后出现松动异响，同时翻边上的定位柱会插入钣金上的预制定位孔，装配时不需要额外治具就能快速找准安装位置，提升产线装配效率。

　　设计这类塑料支架的时候，首先要明确安装边界的约束条件：标准服务器机柜的立柱间距是固定的465mm，服务器机箱本体宽度是448mm，留给两侧支架的单边安装空间只有8.5mm，因此支架的整体厚度不能超过这个数值，否则会导致服务器无法顺利推入导轨。同时要考虑塑料材料的成型特性，选用的加纤PC/ABS材料收缩率控制在0.5%以内，所有加强筋的厚度都不超过主体壁厚的60%，避免注塑成型时出现缩痕、翘曲，导致安装面贴合度不达标。支架上的所有棱角都做了R1.5以上的圆角处理，一方面是避免装配时划伤操作人员的手部，另一方面也能减少应力集中，在服务器抽拉过程中如果受到侧向冲击力，圆角结构可以分散应力，避免塑料件出现脆裂。

　　很多人觉得这类塑料件只是简单的结构填充，实际上在长期运维场景中，支架的格栅结构还能起到一定的缓冲作用，当机房出现轻微振动或者服务器搬运过程中受到侧向冲击时，塑料材质的阻尼特性可以吸收部分振动能量，避免金属机箱与导轨直接硬接触产生的振动传递到硬盘等精密部件，降低硬盘因为振动导致的读写故障概率。另外支架内侧的预留卡槽可以固定侧边的信号线缆，避免线缆在服务器抽拉过程中被导轨挤压，造成线缆破损、信号中断的问题，卡槽的开口尺寸做了倒刺结构，线缆卡入后不会因为长期振动松脱，同时也方便运维时拆卸更换线缆，不需要完全拆下整个支架就能操作。

　　从安装流程的适配性来看，该支架的安装顺序是在服务器整机装配的后半段，也就是主板、硬盘、电源等核心部件安装完成后，再从侧边卡入预装位置，用两颗M3的自攻螺丝固定即可，不需要复杂的紧固工序，拆卸时只需要拧下两颗螺丝就能取下，不会影响机箱内部其他部件的布局，这种快装设计也是为了适配后期运维的需求，当支架出现意外损坏时，运维人员不需要拆解服务器内部组件，就能快速更换配件，大幅缩短故障维护时间。
