机床用杠杆式压紧锁扣结构设计

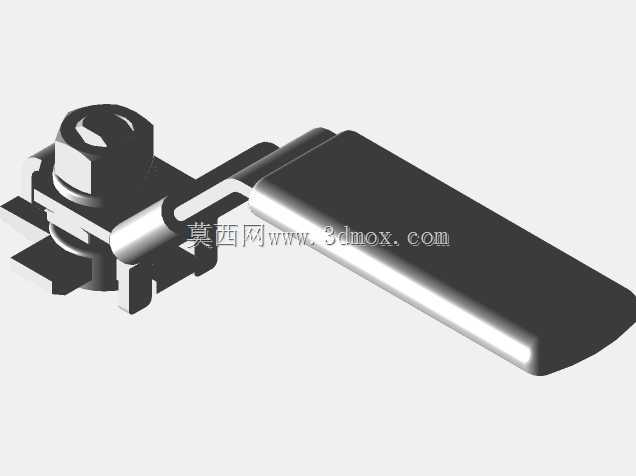

　　这款锁扣结构主要面向机床防护门、小型设备舱盖的快速启闭场景设计，在CA6140这类普通车床的操作侧防护、电气舱门固定场景中适配性较强，日常设备维护时无需额外工具即可完成舱门的开合操作，能大幅缩短日常点检、线路检修的辅助操作时间。从功能实现逻辑来看，该结构采用偏心压紧的杠杆施力原理，扳动长条形手柄时，连接端的转轴会带动锁钩产生横向位移，配合端部的六角调节螺母，可以根据舱门与门框的实际贴合间隙调整锁合预紧量，避免长期使用后因密封胶条压缩形变出现锁合松动、防护间隙超标的问题。设计过程中优先考虑了操作的人机工程特性，手柄的握持段做了圆弧过渡处理，表面无尖锐棱角，操作人员戴劳保手套操作时也不会出现刮蹭、打滑的情况，

　　扳动行程控制在120度范围内，单次锁合或解锁的操作幅度不会超出操作人员手部的常规活动范围，适配站立操作的设备布局。安装边界方面，锁体底座采用两个沉头孔固定，安装孔距适配常规2mm厚度的冷轧钢板防护门，固定后锁体突出安装面的高度控制在28mm以内，不会与机床周边的拖链、操作手柄产生运动干涉；锁钩端的伸出长度可通过螺母调节，适配3-12mm的门框与舱门间隙，无需在安装时额外配做调整垫片。结构细节上，所有活动铰接位置都预留了0.2mm的配合间隙，表面做发黑防锈处理，适配车间多切削液、多油污的工作环境，长期使用不会出现铰接点锈死的情况；锁合状态下手柄会自然贴合在舱门表面，无突出的受力点，避免设备运行过程中被飞溅的切屑撞击导致意外解锁。在建模过程中，所有配合面都按照实际机加工的公差要求做了间隙预留，装配关系完全还原实际组装逻辑，可直接用于同类型锁扣的结构参考，也可导入装配体直接做干涉检查、安装位置校核，无需额外调整配合间隙。
