民用客机A形支撑连接结构设计

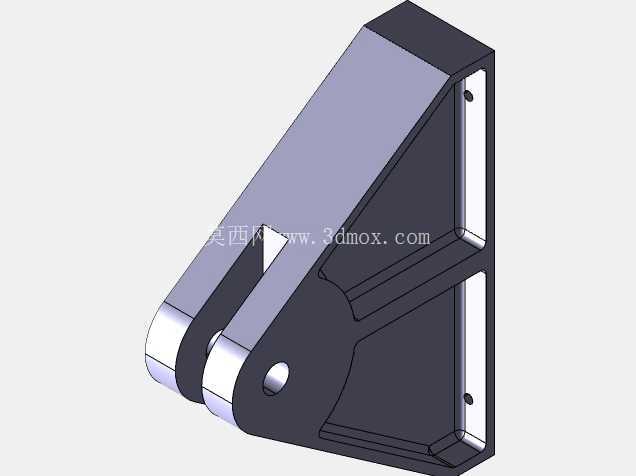

　　该A形支撑构件是民用客机机体结构中用于载荷传递与部件铰接的典型承力件，主要应用于机翼与机身连接区域、起落架收放机构铰接点、操纵系统摇臂支撑等需要分散集中载荷的安装位置，在飞行过程中承担气动载荷传递、机构运动限位、部件连接定位的核心作用，是保障飞机结构可靠性与机构动作稳定性的关键小型承力构件。从结构设计逻辑来看，该构件采用三角形稳定构型作为主体承载框架，前端设置同轴双铰接耳片，耳片处预留销轴安装通孔，用于与对应活动构件或机身接头形成铰接副，保证连接部位可传递多向载荷的同时，预留符合设计要求的转动自由度；背部设置带安装孔的平直贴合面，用于通过紧固件与机体主承力壁板或框梁结构固定连接，贴合面的平面度公差需控制在0.05mm以内，

　　保证安装后无附加装配应力。构件的斜向加强筋与侧边围板形成封闭的箱型承载截面，在尽可能降低结构重量的前提下，提升构件的抗弯、抗扭刚度，避免在极限载荷工况下出现失稳变形。在安装边界设计上，背部安装孔的孔位公差严格按照航空构件装配要求设定，孔距公差控制在±0.02mm范围内，保证与机体预装孔位的同轴度，避免装配过程中出现强制修配的情况；前端铰接耳片的同轴度公差不大于0.03mm，保证销轴安装后无卡滞，铰接转动顺畅。外形尺寸方面，该构件属于中小型机载承力件，整体轮廓适配对应安装区域的空间边界，不会与周边管路、线缆、活动构件产生运动干涉，耳片处的倒角设计可有效降低应力集中系数，提升构件的疲劳寿命，满足民航客机长周期服役的结构强度要求。在实际建模过程中，该结构的拔模角度、壁厚过渡均遵循航空构件加工工艺要求，壁厚均匀控制在2-3mm区间，转角处设置R2-R3的圆角过渡，既适配钣金成型或机加工的工艺要求，也能避免应力集中导致的结构失效。
