LM741静止多谐振荡器电路板结构设计

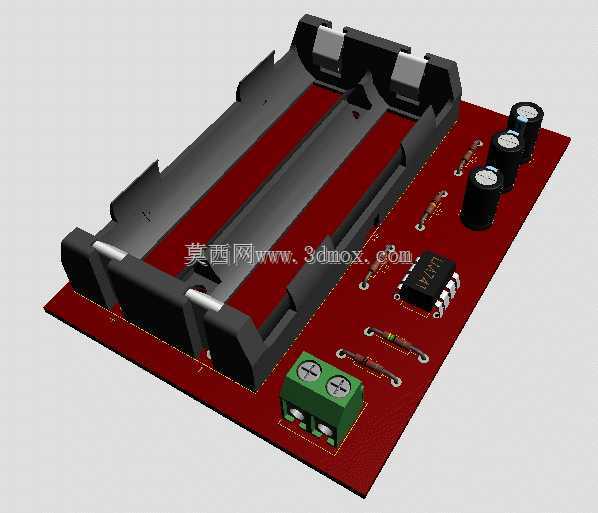

　　在电子电路实验、小型信号发生装置以及模拟电路教学场景中，基于LM741运算放大器搭建的静止多谐振荡器是十分常见的功能模块，这类模块不需要外部输入触发信号，通电后即可持续输出固定频率的方波信号，常被用作简易信号源、脉冲触发源或是电路调试的基准信号单元。本次呈现的结构设计完整还原了该振荡电路的实体装配形态，红色PCB基板作为整个模块的承载基础，所有元件的布局都围绕信号路径最短、干扰最小的原则排布：板侧的绿色接线端子作为电源输入接口，采用螺丝压接的接线方式，适配常规多股铜芯导线的接入需求，端子旁预留了足够的手指操作空间，方便现场接线与后期维护。板上排布的三个电解电容沿电源输入到运放芯片的供电路径依次布置，分别承担电源滤波、

　　充放电振荡的核心功能，电容的引脚弯折角度、焊接预留高度都符合常规通孔焊接的工艺要求，既保证焊接可靠性，也避免元件本体与PCB板面贴合过近导致的积尘、受潮问题。核心的LM741运放芯片采用双列直插封装布局，周边搭配的金属膜电阻沿芯片引脚就近排布，尽可能缩短高频信号的走线长度，减少信号传输过程中的衰减与杂散干扰。板体一侧的黑色电池仓结构采用卡扣式设计，可直接适配常规规格的柱状干电池，无需额外外接电源即可独立工作，电池仓的卡扣结构做了圆角过渡处理，避免电池拆装过程中刮伤电池外皮，仓体内部预留了电极接触片的安装槽位，保证电池装入后电极接触稳定，不会因轻微晃动出现断电问题。整个模块的安装边界规整，PCB板四个角可预留固定孔位，

　　既可以直接嵌入小型实验装置的壳体内部，也可以通过铜柱支撑固定在实验台架上，板上所有元件的最高高度不超过电池仓的顶部平面，堆叠安装时不会出现元件干涉问题。从结构设计角度看，该模型完整还原了从元件选型布局、焊接工艺适配到安装场景适配的全流程细节，不管是用于模拟电路教学的结构演示，还是小型电子装置的结构参考，都能提供直观的三维参照，帮助设计人员提前预判元件排布的合理性，排查装配过程中可能出现的干涉、操作空间不足等问题，减少实际打样调试的反复次数。
