基于LM317的12V线性稳压电路板结构

　　在工业控制板卡、小型嵌入式设备、实验教学平台的供电链路里，线性稳压单元始终是小功率负载供电的高可靠性选择，这款基于LM317搭建的12V稳压电路结构，正是面向小功率直流供电场景设计的实体化电路载体。从实际应用场景来看，这类稳压电路常被集成在小型传感器供电模块、教学实验套件、老旧工控设备的板载供电改造单元里，相比开关稳压方案，它的输出纹波极低，不会对微弱模拟信号采集回路造成电磁干扰，尤其适合给运算放大器、基准电压源、小型通讯模块这类对供电纯净度要求高的负载供电。

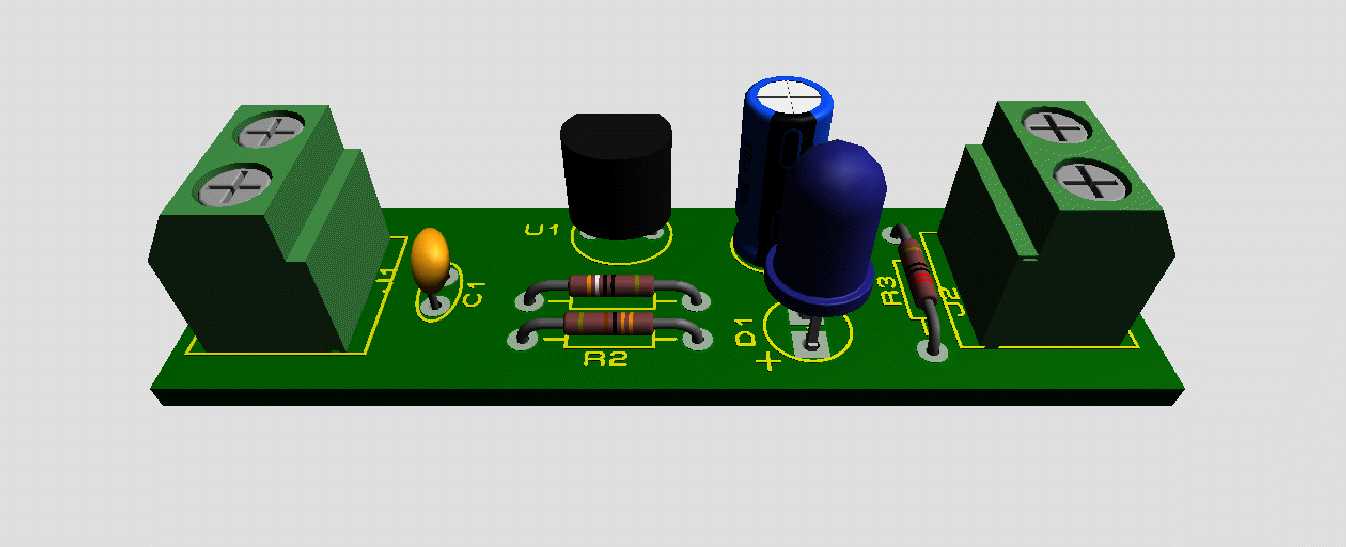

　　整个电路的PCB布局完全遵循模拟电源布线的工程逻辑，输入输出端分别设置了大电流接线端子，端子采用螺丝压接结构，适配0.5-2.5平方毫米的多股铜芯导线，能够承载最高1.5A的持续输出电流，完全覆盖小功率负载的电流需求。板上的元器件排布充分考虑了散热与信号路径：输入端布置了大容量铝电解电容作为输入滤波，能够抵消输入引线带来的电感效应，抑制来自前级供电的纹波与尖峰电压；LM317调压核心周边搭配了高精度金属膜电阻作为调压反馈网络，两个电阻R1、R2的阻值经过精确计算，将输出电压稳定在12V标称值，电阻采用卧式贴板安装，既降低了元件高度，也减少了引线寄生参数对调压精度的影响；输出端同样布置了滤波电容，搭配小容量瓷片电容滤除高频杂波，保证输出电压的平滑稳定。

　　从安装边界来看，整块PCB采用FR-4环氧玻纤基材，板厚1.6mm，外形为规整矩形，四个角预留了标准安装孔位，可直接通过M3铜柱固定在设备壳体内部的安装柱上，也可搭配绝缘底座安装在开放式机架内，安装时无需额外预留过大的周边空间，仅需在LM317芯片上方预留10mm以上的散热空间，若长期满负载运行，可在芯片上加装小型铝制散热片提升持续工作稳定性。电路的调压路径设计上，特意将反馈电阻的取样点设置在输出端子的根部，避免大电流流过PCB走线产生的压降影响输出电压精度，这种布线细节是量产电源板卡常用的可靠性设计手法，能够在全负载范围内将输出电压的偏差控制在1%以内。

　　在实际选型适配过程中，这类稳压结构的输入电压范围可覆盖14V-25V直流输入，适配常见的15V、18V、24V工业直流母线电压，内部自带过流保护、过热保护、安全工作区保护功能，即使输出端出现短时短路，也不会造成核心芯片永久性损坏，非常适合设备研发阶段的原型验证、教学场景下的电路原理演示、老旧设备的供电单元替换等场景。板上的元器件标识清晰，每个元件的丝印标号、极性标识都完整标注，无论是手工焊接组装还是后期故障排查，都能快速定位对应元件，降低生产与维护的时间成本。接线端子的间距采用标准5.08mm间距，和市面上通用的接线端子配件完全兼容，若出现端子损坏，可直接采购标准件替换，无需定制特殊配件。

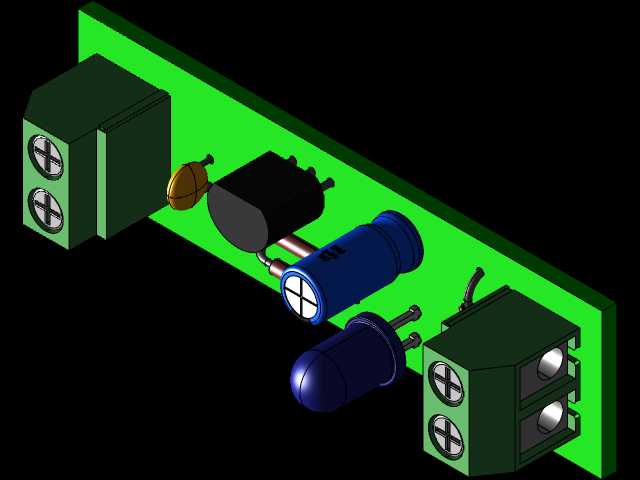

　　从结构建模的还原度来看，这个三维结构完整复现了板上所有元器件的实际外形与安装位置，包括电解电容的极性标识、电阻的色环位置、接线端子的螺丝槽结构、PCB板上的走线丝印都做了对应还原，可直接用于设备整机的装配干涉检查、供电单元的布局仿真、教学演示的三维可视化素材，帮助结构设计人员在整机设计阶段提前确认供电板的安装空间、接线走向，避免后期打样出现装配干涉问题。
