嵌入式GSM通讯模块电路板结构设计

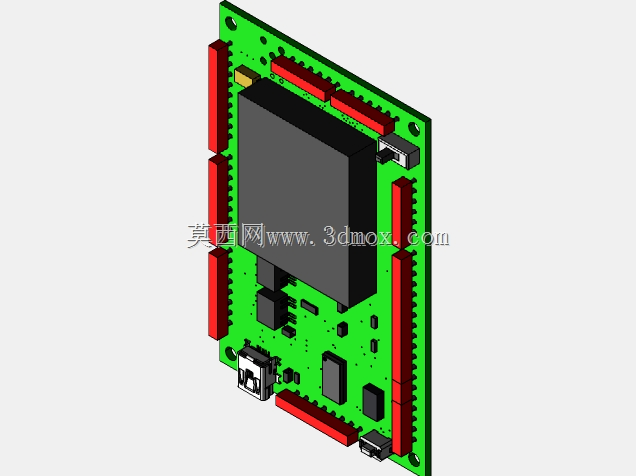

　　在工业无线数据采集、远程设备运维、智能终端组网这类场景里，GSM通讯模块是实现跨区域数据传输的核心硬件载体，很多做工业物联网集成的工程师在做柜体布局、终端结构设计时，都需要精准的模块三维结构来做安装干涉校验，避免后期打样出现接插件对位偏差、板卡固定孔位不匹配的问题。这个模块的结构设计完全围绕实际装机需求展开，核心主控芯片区域做了独立的避让空间，板卡四周排布的红色排针座是标准2.54mm间距的通讯接口，覆盖电源输入、串口通讯、IO控制、SIM卡信号传输等全链路引脚，做结构设计时要注意排针突出板卡表面的高度，上层叠加扩展板时要预留足够的层间间隙，避免排针顶端和上层板卡的元器件发生硬接触。

　　板载的Mini USB接口是做本地调试、固件烧录用的，接口位置做了局部的板边补强，避免频繁插拔导致焊盘脱落，接口周围3mm范围内不要布置过高的元器件，否则会导致调试插头无法完全插入。板卡四角的安装孔是标准M2铜柱固定位，孔位周边做了露铜接地处理，装机时可以通过铜柱和设备主壳体连通，提升整体的抗电磁干扰能力，固定孔到板边的距离控制在3mm，符合常规PCB装机的安全距离要求，不会出现固定螺丝和板边走线短路的风险。从安装边界来看，板卡整体长宽尺寸适配标准的嵌入式安装槽位，厚度方向包含排针、接口的总高度控制在12mm以内，可以嵌入到小型数据采集终端、远程抄表设备、工业网关的紧凑壳体内部，不需要额外做结构改造。

　　设计时充分考虑了量产装配的工艺性，所有贴片元器件的排布都符合SMT贴装的间距要求，接插件的位置避开了板卡分板的应力集中区域，过锡炉时不会出现元器件虚焊、掉件的问题。在实际设备集成场景中，这类模块通常会和电源处理电路、信号隔离电路搭配使用，做整机结构布局时，要把模块的天线引出端尽量靠近壳体的信号透传区域，远离大功率变压器、继电器这类强电磁干扰源，避免信号衰减影响通讯稳定性。模块上的SIM卡座采用侧插式结构，卡座位置靠近板边，后期更换SIM卡时不需要拆解整个模块，只需要打开壳体对应的维护窗口就可以操作，降低了现场运维的难度。

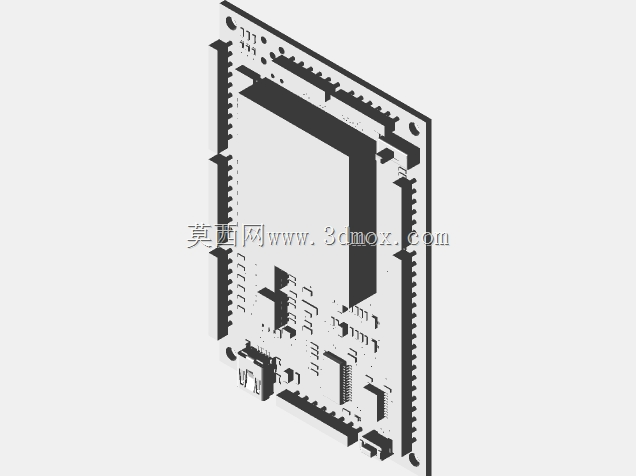

　　板卡上的电源输入回路预留了滤波电容的安装位置，实际应用时可以根据现场的电源纹波情况选配不同容值的滤波元件，提升模块在复杂工业供电环境下的运行稳定性。做三维结构建模时，所有元器件的高度都按照实际量产型号的标称尺寸做了还原，包括主控芯片的散热片高度、排针的插针长度、USB接口的金属外壳突出量，结构工程师在做整机装配校验时，可以直接调用这个模型做干涉检查，不需要再单独测量每个元器件的尺寸，能大幅缩短结构设计的周期。另外板卡边缘的红色定位条是和配套扩展坞对接的导向结构，做扩展坞设计时要对应做等宽的导向槽，保证模块插入时排针可以精准对位，不会出现插歪导致排针弯折的问题。
