液压驱动圆形工件循环测试设备结构设计

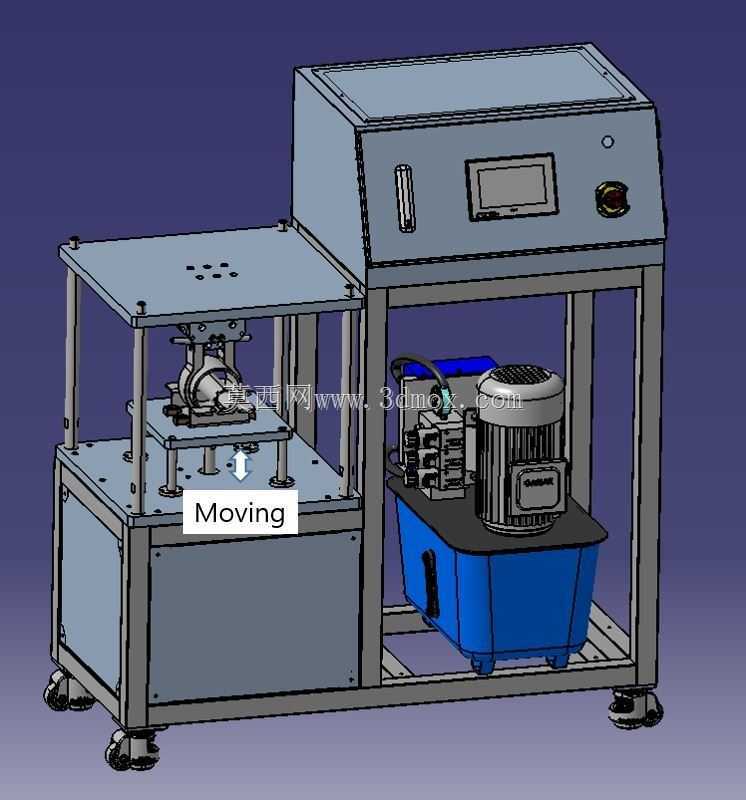

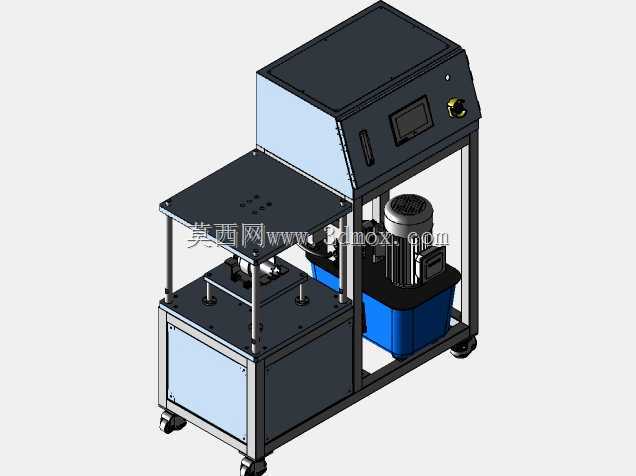

　　这款测试设备主要面向圆形零部件的耐疲劳性能验证场景，常见于密封件、承压端盖、小型圆形结构件的出厂可靠性抽检环节，通过液压系统提供稳定可控的往复加载力，模拟工件在实际工况下长期承受的压力循环作用，替代人工完成高重复度的加压测试工序，避免人工操作带来的加载力偏差、计数误差等问题。设备采用分层式立式机架布局，下部集成液压动力单元，中部设置双工位测试承载平台，上部布置操作控制与电气元件，整体机架采用方管焊接框架搭配钣金封板，底部安装四个带刹车万向脚轮，可在车间内灵活移动调整工位，无需额外做地脚固定，适配多车间流转的测试需求。设计阶段优先考虑液压管路的排布合理性，将液压油箱、油泵电机组布置在机架下部右侧的开放舱位，

　　既方便液压油的加注与日常维护，也能通过下部空间自然散热，减少油温过高带来的压力波动问题；中部测试平台预留了多组安装孔位，可根据不同直径的圆形工件快速更换适配夹具，平台四周设置导向立柱，保证加载压头的运动垂直度，避免偏载导致的测试数据失真。上部控制舱集成了触控显示屏、急停按钮与压力调节旋钮，操作人员可直接在设备正面完成测试参数设置、循环次数设定、压力值调整等操作，控制舱做了倾斜角度设计，符合站立操作的人机工程学要求，无需弯腰或垫脚即可完成所有操作。设备的加载执行单元采用液压油缸直驱结构，相比气缸驱动具备更大的输出力与更稳定的压力保持能力，可覆盖从几牛到数千牛的加载力区间，适配不同承压等级的圆形工件测试需求；

　　液压回路设置了压力传感器与溢流保护装置，当系统压力超过设定阈值时会自动卸荷，避免过载损坏工件或设备本体。从安装边界来看，设备整体占地尺寸控制在0.8平方米以内，高度不超过1.4米，可直接放置在常规车间工作台旁使用，不需要额外预留过大的操作空间；测试工位的最大开口高度可适配厚度不超过200毫米的圆形工件，压头的同轴度误差控制在0.1毫米以内，保证加载力始终垂直作用在工件中心区域。设备的框架结构做了加强筋设计，在满负载加载工况下机架形变量不超过0.05毫米，不会因为机架变形影响测试结果的准确性；侧面封板采用快拆式结构，拆卸两颗螺丝即可打开侧板，方便对内部液压阀组、电气线路进行检修维护，日常保养时不需要完全拆解设备外壳。
