液压系统螺纹插装式阀芯组件结构

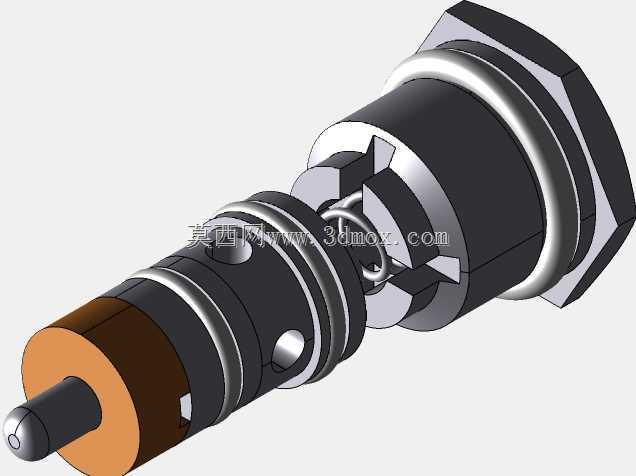

　　这类插装式阀芯组件多用于紧凑型液压阀块的集成油路设计中，常见于小型工程机械、机床液压站、非标自动化液压工装的油路控制回路，相比传统管式连接阀件，它能大幅压缩阀组的整体安装空间，减少外接管路的泄漏点，在布局紧凑的液压动力单元中应用十分广泛。从结构来看，该阀芯采用带外螺纹的安装基座，可直接旋入阀块预制的安装孔内，基座端的六角结构适配标准扳手拧紧作业，安装时需匹配阀块内孔的同轴度公差，避免密封件切边失效。阀芯中段设置多道环形密封槽，用于安装O型圈与挡圈，分隔不同压力等级的油路腔室，防止高压油内泄或者不同油路串腔，密封槽的倒角、槽宽尺寸都经过匹配计算，能保证密封件在反复换向冲击下不会出现挤出变形。阀芯内部集成弹簧复位结构，

　　在控制油卸压时可推动阀芯回到初始位，实现油路的通断或者压力调节，弹簧的预紧力参数匹配额定工作压力区间，避免复位滞后或者超压无法开启的问题。阀芯伸出端的顶杆结构可接收外部先导控制压力或者电磁铁的推杆推力，克服弹簧力推动阀芯移位，切换油路的连通状态，顶杆表面做了硬化处理，降低长期往复动作的磨损量，延长元件使用寿命。设计这类阀芯时，首先要匹配安装孔的标准通径，确认各段台肩的尺寸公差，台肩与阀孔的配合间隙控制在合理范围，既保证阀芯动作顺滑无卡滞，又要将内泄漏量控制在行业标准允许范围内；同时要核算油液过流面积，保证额定流量下的压力损失在设计阈值内，避免节流发热导致油液提前老化。安装边界上，阀芯旋入阀块后，

　　外露的六角端尺寸要预留足够的扳手操作空间，相邻阀件的安装间距要避开扳手活动范围，阀芯插入阀块的深度要与孔深匹配，底部预留足够的容腔空间，避免阀芯顶死无法动作。油路设计时还要结合阀芯的机能，确认各油口的对应位置，避免接错油路导致功能失效，同时在进油侧可搭配精度适配的过滤器，防止油液中的金属碎屑、杂质进入阀芯配合间隙，造成阀芯卡滞或者配合面划伤。这类阀芯的三维建模过程中，需要重点还原各密封槽的尺寸、台肩的倒角、弹簧的安装位尺寸，以及顶杆的配合公差，在阀块装配时可直接做干涉检查，提前排查安装时的结构冲突，减少实物加工后的整改成本。
