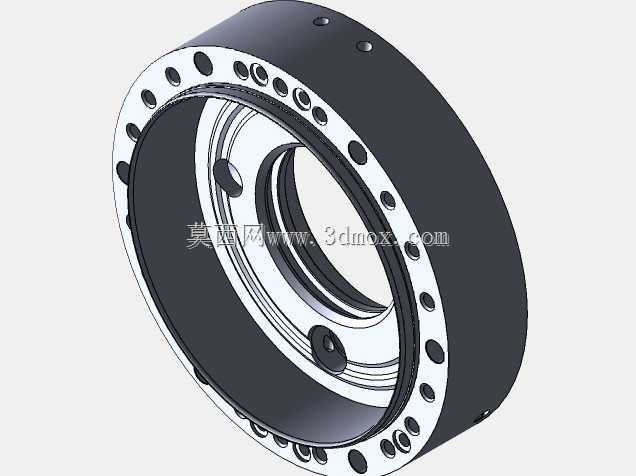

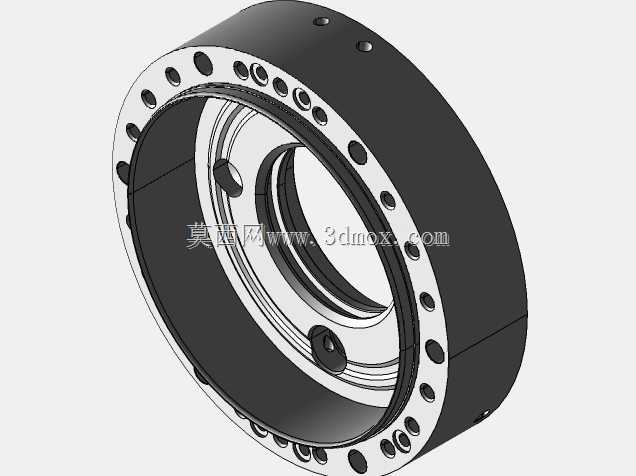

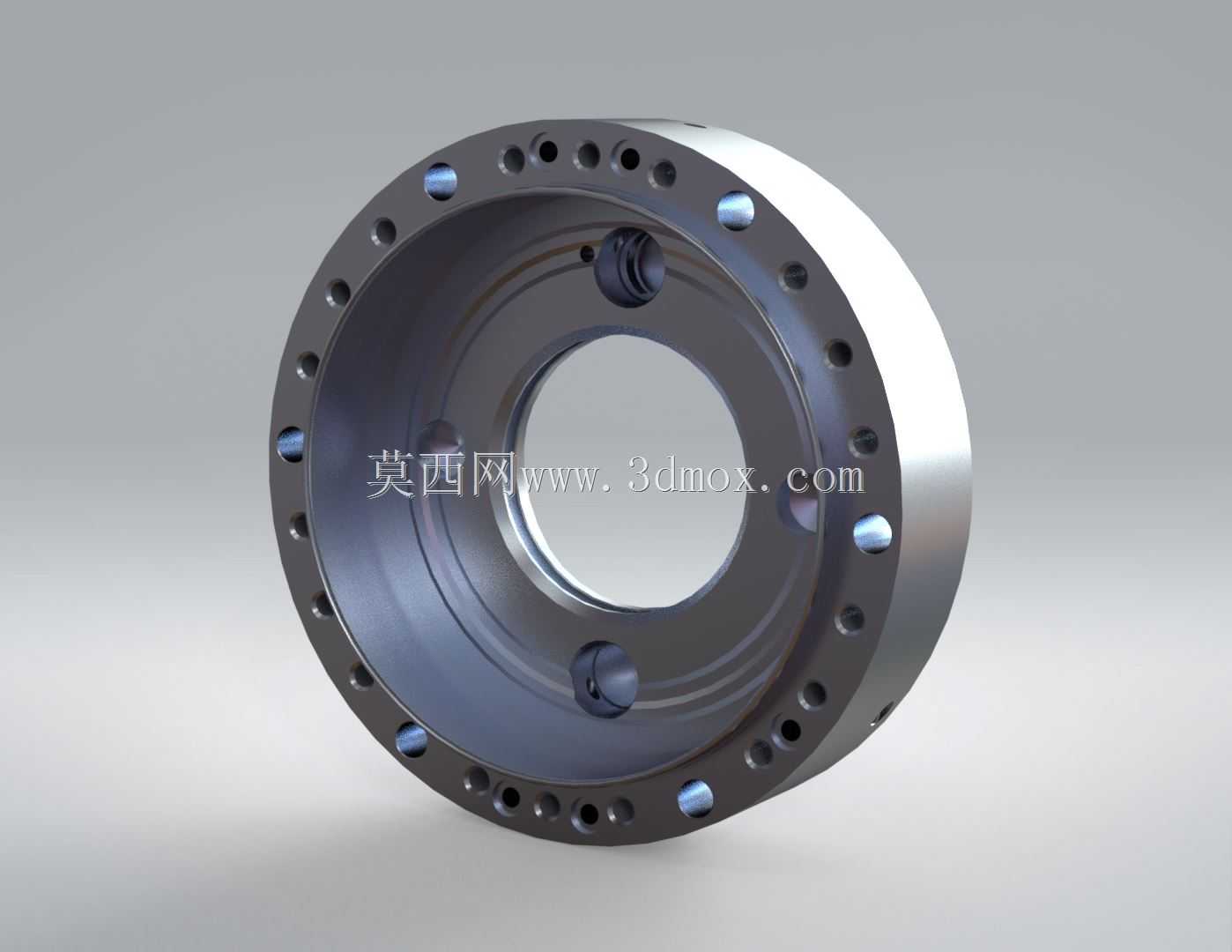

SS1666K北川旋转液压缸配套缸体结构

　　在数控车床、加工中心的液压卡盘配套系统中，旋转液压缸是提供稳定夹紧力输出的核心执行部件，而缸体作为旋转液压缸的主体承载结构，需要同时兼顾高压油腔密封、旋转动平衡、安装接口适配、油路导通等多重功能，本次涉及的缸体为SS1666K北川旋转液压缸的组成部分，其结构设计完全围绕回转类液压执行元件的实际工况展开。从实际应用场景来看，这类带通孔的旋转液压缸多用于主轴前端需要贯穿长棒料的数控车床场景，缸体的中心通孔需要匹配主轴拉管的通行空间，因此内孔的同轴度公差直接影响拉管往复运动的顺畅度，若内孔与缸体安装止口的同轴度偏差超过0.02mm，高速旋转时就会出现拉管偏磨、夹紧力波动的问题，严重时甚至会导致密封件过早磨损、液压油泄漏。

　　该缸体采用法兰式安装结构，端面上均匀分布的多组安装螺栓孔，用于和液压缸后端盖、主轴连接法兰完成刚性固定，孔位的位置度公差严格控制在Φ0.05mm以内，保证装配后缸体与主轴回转中心的重合度，避免高速旋转时产生额外的离心振动。缸体侧壁分布的多组油口与定位销孔，分别承担高压液压油导通、周向定位的作用，其中进回油口的沉孔结构用于安装油口接头与密封垫圈，孔底的平面度要求不低于0.01mm，防止高压工况下出现渗漏；定位销孔则用于和配油套完成周向定位，保证静止配油套与旋转缸体之间的油道始终精准对齐，避免出现油路截流、压力损失过大的问题。从结构强度设计角度，缸体的壁厚经过严格核算，在12MPa额定工作压力下，缸筒内壁的变形量不超过0.008mm，

　　既能够满足高压油腔的强度要求，又尽可能控制了整体重量，降低旋转部件的转动惯量，减少主轴启停时的惯性冲击。缸体端面的多组沉孔用于安装内六角螺栓，将缸体与前端的活塞导向套连接为整体，沉孔的深度经过精确计算，保证螺栓拧紧后头部完全沉入孔内，不会突出缸体端面干涉旋转部件的运动空间。在实际维修替换场景中，这类缸体的损坏多源于碰撞事故导致的安装止口变形、油口密封面磕碰损伤，因此建模时完整还原了所有安装孔位、止口尺寸、油道位置，可直接用于碰撞后的零件测绘替换，无需反复测量实物尺寸。缸体的外圆表面经过精加工处理，表面粗糙度达到Ra1.6，用于安装旋转密封件，密封沟槽的尺寸严格遵循液压密封件的安装标准，沟槽的倒角、宽度、深度公差均控制在标准范围内，

　　保证密封件装配后不会出现翻边、挤裂的问题。考虑到旋转液压缸长期处于高速回转、反复启停的工况，缸体的材质选用调质处理的40Cr钢材，整体经过动平衡校正，剩余不平衡量控制在G2.5等级以内，在3000r/min的最高转速下不会产生明显振动，保证夹紧力的稳定输出。缸体内部的台阶孔结构用于安装活塞与导向支撑环，台阶的端面垂直度直接影响活塞的运动方向，若垂直度偏差过大，活塞往复运动时会出现偏载，导致导向环异常磨损、内泄量增大，因此建模时对内部台阶的位置尺寸、形位公差都做了精准还原，可直接用于加工工艺编制、数控加工程序编写，也可用于液压系统装配时的干涉检查，提前排查装配过程中可能出现的尺寸匹配问题。
