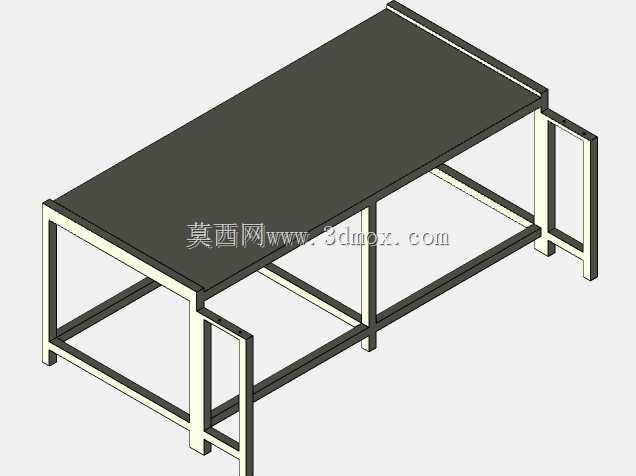

CA6140车床配套方管焊接机架结构

　　该机架结构为CA6140车床配套的辅助支撑台架，主要用于车间生产场景中车床周边的工件临时放置、工装夹具摆放以及操作辅助工位搭建，也可适配小型零件检测、工序间转运暂存的使用需求，在机械加工车间的机床工位布局中承担辅助承载的功能，能够有效规整车床周边作业空间，避免工件、工具随意堆放带来的操作安全隐患，同时缩短操作人员取放工装、待加工件的移动距离，提升单工序的作业效率。从结构设计逻辑来看，整体采用矩形方管作为主体承载构件，通过焊接方式完成框架拼接，台面采用整幅平板铺设，框架底部设置横向与纵向的拉结方管，抵消台面受载后产生的框架形变，两侧延伸出的落地支腿采用与主框架同规格的方管制作，支腿底部预留了安装调节脚杯的连接孔位，

　　可根据车间地面的实际平整度调整台架整体水平度，避免台架受载后出现晃动偏移的问题。设计过程中优先考虑了承载稳定性与加工便捷性的平衡，所有方管构件均采用常规规格的型材，无需额外定制异型截面材料，下料后通过常规的锯切、打磨、焊接工序即可完成制作，焊接位置均设置在构件连接的内角位置，既保证了连接强度，也避免了外露焊疤影响台面平整度与外观规整度。台架的整体外形尺寸适配CA6140车床的侧边安装空间，安装时可紧贴车床床身侧面布置，不会占用车床正面的操作通道，也不会干涉车床溜板箱、刀架的正常移动行程，台面高度与车床中拖板的顶面高度保持一致，方便操作人员将加工完成的工件直接平移至台架上，减少工件搬运过程中的抬升动作，降低重型工件搬运的劳动强度。

　　框架的支腿间距经过受力核算，在台面满负载放置工件的情况下，支腿的压应力与框架的弯曲挠度均在材料许用范围内，长期使用不会出现框架变形、台面塌陷的问题，台面下方的拉结方管同时可作为小型工具挂架、收纳盒的安装基础，方便后续根据实际使用需求拓展台架的附加功能，适配不同加工工序的个性化使用要求。
