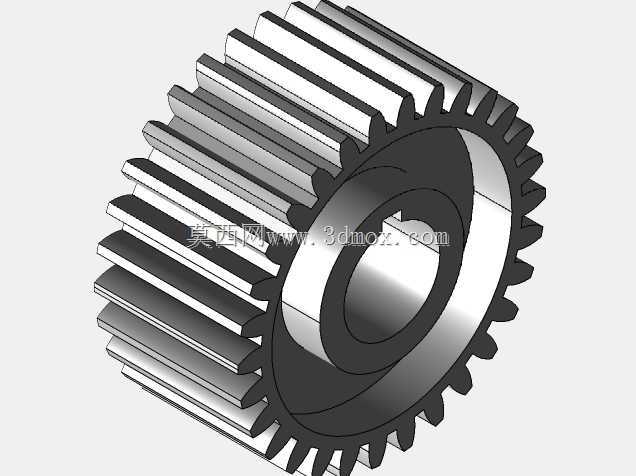

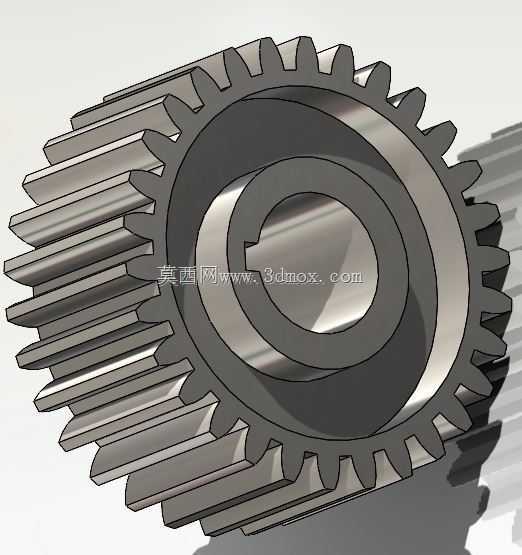

CA6140车床传动用直齿圆柱齿轮

　　这款直齿圆柱齿轮是为CA6140普通车床主轴箱传动系统匹配设计的核心传动零件，在车床的进给传动、主轴变速传动链路中承担扭矩传递、转速匹配的核心作用，直齿结构的设计适配车床主轴箱内平行轴传动的安装场景，啮合过程无轴向分力，可降低主轴箱内支撑轴承的轴向载荷，提升传动链路的运行稳定性。从实际应用场景来看，这类直齿轮在普通车床的主轴变速机构中，会与不同齿数的同模数齿轮配合，通过滑移换挡实现主轴多档转速输出，满足车削不同材质工件时的切削线速度要求，不管是粗车工序的大扭矩低转速输出，还是精车工序的高转速平稳传动，都能通过齿轮组的啮合配合实现动力传递。设计过程中首先结合CA6140车床主轴箱的安装空间确定了齿轮的齿宽、分度圆直径、内孔安装尺寸，

　　内孔采用标准圆柱孔配合平键的连接方式，可直接与箱体内的传动轴配合安装，安装边界完全适配原有主轴箱内的轴系间距、齿轮滑移行程空间，无需对原有箱体结构做改动即可完成替换装配。齿形参数按照标准渐开线圆柱齿轮规范设计，齿顶圆角、齿根过渡圆角都做了优化处理，可降低啮合过程中的应力集中，提升齿轮的耐冲击能力，适配车床车削断续切削时的瞬时冲击载荷。齿轮端面的倒角设计既方便装配时的导入，也能去除加工毛刺避免装配过程中刮伤轴面或轴承端面。建模过程中通过参数化方式控制齿形、内孔、键槽的尺寸关联，调整模数、齿数参数时可快速生成同系列不同传动比的齿轮模型，方便后续同类型机床传动齿轮的改型设计。这类直齿轮除了应用在车床主轴箱中，

　　也可适配其他通用机械设备的平行轴传动机构，只要传动比、安装尺寸、载荷参数匹配，就可作为通用传动零件使用，直齿结构的加工工艺成熟，滚齿、插齿工序即可完成齿形加工，后续通过高频淬火处理齿面即可满足车床传动的耐磨要求，日常维护中也方便检查齿面磨损情况，磨损超差后可快速替换，降低设备停机维护的成本。
