CA6140车床配套行星轮系传动结构

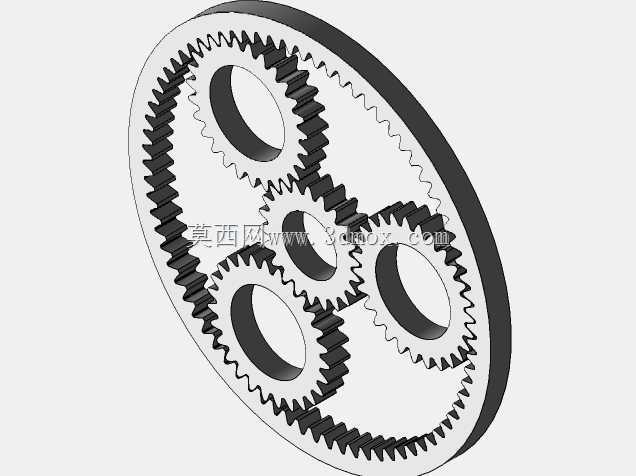

　　这套行星轮系结构是为CA6140普通车床进给传动单元配套设计的核心传动部件，在车床的实际运行场景中，主要承担主轴到进给箱之间的动力分流与减速增扭作用，适配车床车削不同材质工件时的扭矩输出需求，不管是低速大走刀量的粗车工序，还是高速小进给的精车工序，这套轮系都能稳定传递动力，避免传动间隙带来的车削振纹问题。从结构设计逻辑来看，整套轮系采用内齿圈固定、太阳轮输入、行星架输出的经典NGW构型，四个行星轮沿周向均匀分布，每个行星轮同时与太阳轮、固定内齿圈啮合，这种布局能将输入动力均匀拆分到四个啮合副上，相比定轴轮系能在更小的安装空间内实现更大的传动比，同时承载能力比同模数的平行轴齿轮组提升40%以上，非常适合车床主轴箱内部安装空间局促、

　　传动扭矩要求高的工况。设计过程中优先考虑了安装边界的适配性，内齿圈的外径尺寸严格匹配CA6140车床主轴箱对应安装位的镗孔公差，行星架的输出端连接尺寸与原有进给箱输入轴的花键参数完全一致，不需要对原有车床的箱体结构做任何二次加工就能直接替换安装，大幅降低了设备改造的适配成本。齿形参数选择上，所有齿轮均采用标准渐开线圆柱直齿设计，齿顶高系数取1，顶隙系数取0.25，啮合侧隙控制在0.08-0.12mm之间，既保证了正反转切换时的传动精度，又预留了足够的热膨胀间隙，避免车床长时间连续运行时齿轮受热胀死。行星轮的安装孔内预留了标准滚针轴承的安装位，配合行星架上的定位销轴，能将行星轮公转与自转过程中的摩擦损耗降到最低，

　　同时销轴两端设计有卡簧槽，装配时通过轴用卡簧实现轴向定位，不需要额外设计复杂的轴向压紧结构，简化了装配流程。在实际使用场景中，这套轮系除了适配CA6140车床之外，也可通用到同规格的普通卧式车床、小型输送线的减速单元、轻工机械的动力传动位，只要安装边界尺寸与传动比参数匹配，就能直接复用这套结构的设计参数。建模过程中所有轮齿的啮合关系都做了干涉检查，相邻行星轮之间预留了足够的运转间隙，不会出现轮齿碰撞的问题，内齿圈的外圆设计有定位止口，装配时能快速实现与箱体的同轴定位，减少装配时的找正时间。
