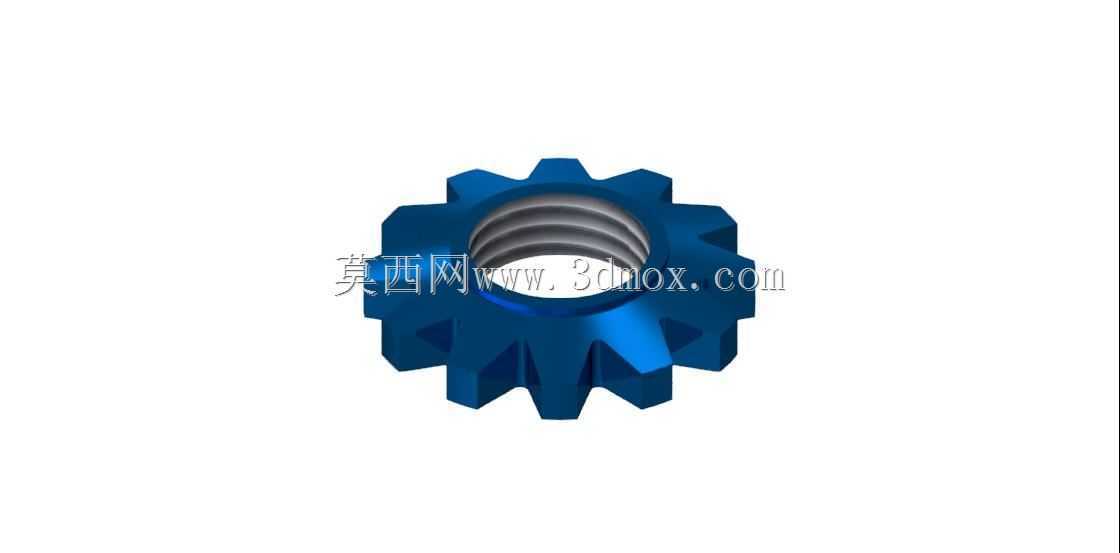

内螺纹端面传动齿轮结构设计

　　在机床进给传动、小型工装夹具的动力传递环节中，这类带内螺纹的端面齿轮常被用作小扭矩动力的传递与位置调节构件，区别于常规外啮合圆柱齿轮，它将螺纹连接结构与齿轮轮齿做了一体化设计，省去了额外的键槽连接、轴套定位的装配步骤，能在狭小的安装空间内完成旋转动力传递与直线进给的复合动作。从结构设计逻辑来看，轮齿采用直齿端面齿形，齿顶与齿根的过渡圆角做了等半径处理，避免热处理环节的应力集中，齿面的啮合接触区宽度经过匹配计算，能保证在额定扭矩下齿面接触应力处于材料许用范围内，不会出现早期点蚀失效。中心的内螺纹采用普通米制三角螺纹，螺纹中径与齿轮分度圆的同轴度公差控制在IT7级，保证螺纹旋合后齿轮旋转的端面跳动量满足传动精度要求，

　　不会出现啮合偏载的问题。实际应用场景中，这类零件常安装在CA6140车床的中小拖板微调机构内，通过外圆与安装座孔的间隙配合定位，内螺纹与调节丝杆旋合，轮齿端与驱动小齿轮啮合，当驱动小齿轮输入旋转动力时，齿轮自身沿丝杆轴向做直线进给，带动拖板完成精准的微量进刀动作，相比传统的丝杆螺母配合齿轮传动的分体结构，零件数量减少40%，装配累积误差能控制在0.02mm以内，大幅提升微调机构的进给精度。从安装边界来看，齿轮的最大外圆直径需匹配安装座的内孔尺寸，轴向安装长度要预留出轮齿啮合的侧隙空间，内螺纹的旋合长度不小于螺纹公称直径的1.5倍，保证传动过程中螺纹连接不会出现松脱。设计建模过程中，先通过旋转特征构建齿轮的基体与中心内螺纹结构，

　　再通过参数化齿形生成工具绘制单齿轮廓，阵列完成全部轮齿的构建，最后对齿顶、齿根以及螺纹与内孔的过渡位置做圆角处理，避免应力集中。需要注意的是，轮齿的齿向误差要严格控制，否则啮合过程中会出现卡滞、传动噪音过大的问题，内螺纹的起止端要做倒角处理，方便丝杆旋入装配，齿轮的非啮合端面要做平面度处理，保证与轴向定位挡圈的贴合度，避免传动过程中出现轴向窜动。在日常设备维护中，这类齿轮的齿面需要定期涂抹润滑脂，减少齿面磨损，内螺纹位置要定期清理铁屑，避免铁屑卡入螺纹旋合面造成进给卡滞，当齿面磨损量超过齿厚的10%时就需要更换零件，否则会出现传动间隙过大、进给精度超差的问题。这类一体化结构的齿轮相比分体式装配结构，更适合小空间、小扭矩、高精度要求的传动调节场景，能有效简化设备的装配流程，降低整体机构的故障率，在小型机床、精密工装、手动调节机构中有着广泛的应用空间。
