模块化可编程逻辑控制器单元结构

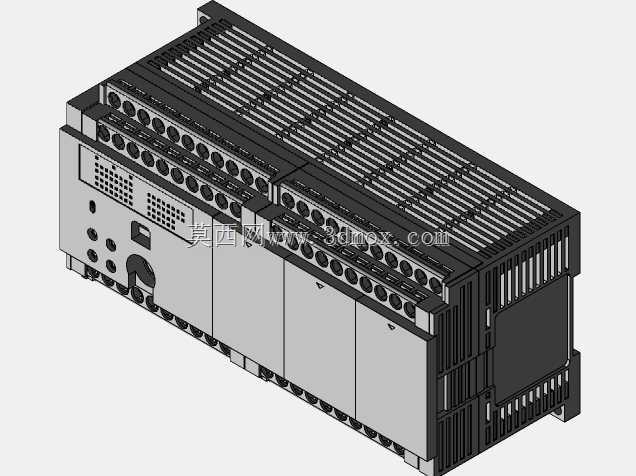

　　这款模块化可编程逻辑控制器的三维结构，完全贴合工业现场分布式控制的实际安装需求，整体采用导轨式安装的标准尺寸边界，宽度方向按功能模块拆分拼接，可根据实际IO点位需求灵活增减扩展模块，无需改动整体安装基座的固定孔位。从结构设计来看，外壳上下部分布的通风格栅经过排布优化，既保证模块长时间运行时的散热气流贯通，又能阻挡车间环境中较大粒径的金属切削碎屑、粉尘进入内部电路板区域，侧面的拼接卡扣采用弹性限位结构，模块拼接时无需额外紧固件，徒手即可完成组合与拆分，同时拼接缝隙控制在0.3mm以内，避免车间油污、冷却液飞溅渗入模块接缝。接线端子区域采用下沉式排布，端子排与模块上盖预留了足够的压线空间，适配1.5-2.5平方毫米的多股控制线缆接入，

　　每个端子旁预留了标识条卡槽，方便现场接线时标注点位编号，降低后期运维的查线难度。在实际工业场景中，这类模块化PLC可直接安装在机床电控柜、自动化生产线控制柜的标准DIN导轨上，既可以作为小型单机设备的核心控制单元，完成逻辑运算、点位信号采集、执行机构驱动的全流程控制，也可以作为大型产线的分布式从站单元，通过总线与主站通讯，就近采集现场传感器信号、驱动就近的电磁阀与接触器，大幅减少柜内布线的线缆长度，降低线路压降与信号干扰风险。建模过程中严格还原了模块的安装限位凸台、端子插拔导向结构、侧面扩展通讯接口的位置尺寸，可直接用于电控柜的三维布局布线校验，提前排查模块安装时与柜内线槽、其他电气元件的干涉问题，也能用于工控产品的结构改型参考，

　　验证不同模块组合下的整体结构强度与安装兼容性。外壳的边角处做了R2的圆角过渡，避免安装运维时尖锐边角划伤操作人员，模块底部的导轨卡扣带有解锁拨杆，拆卸时只需拨动拨杆即可将模块从导轨上取下，无需撬动整个安装基座，适配车间现场频繁调整点位配置的运维需求。
