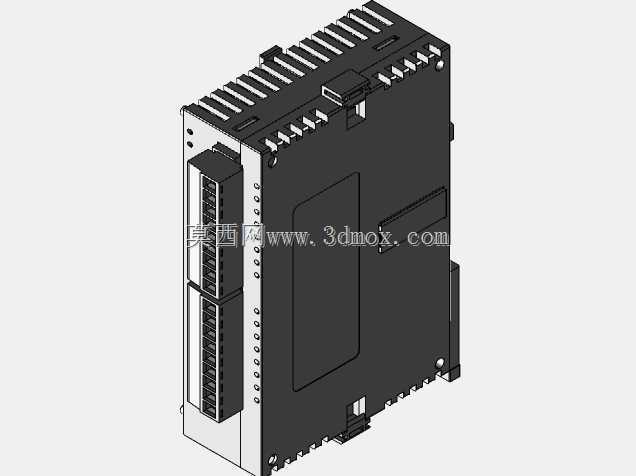

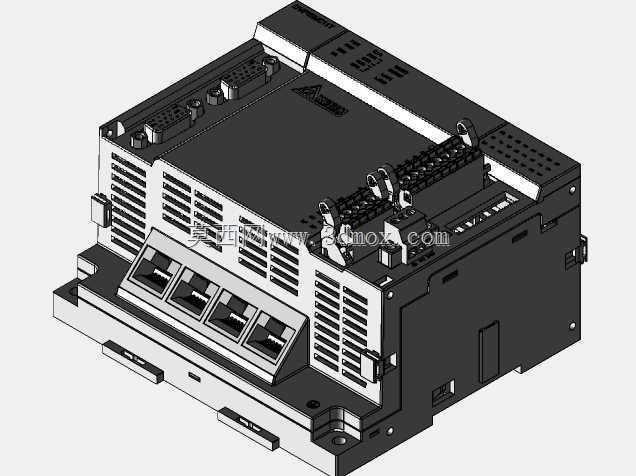

台达DVP15MC11T运动控制型PLC结构模型

　　在多轴运动控制的自动化产线搭建过程中，主控单元的结构适配性往往是前期布局设计的核心考量点，这款15轴总线型运动控制器的三维结构，完全还原了实物的安装接口、端子排布与外形轮廓，能直接嵌入电气柜布局、设备整机装配的三维设计场景中，省去现场测绘核对尺寸的繁琐步骤。从实际工程应用来看，这类控制器常部署在3C电子组装、包装机械、多工位机械手协同、非标专机的主控工位，承担多轴插补运动控制、高速IO信号交互、总线设备通讯调度的核心作用，区别于普通小型PLC的点位控制属性，该款控制器支持运动控制指令的高速执行，能同时对接伺服驱动器、远程IO模块、视觉检测单元等多种外围设备，是中小型复杂运动控制设备的核心控制载体。

　　从结构设计的还原细节来看，模型完整呈现了控制器本体的模块化拼接结构，主体分为主控核心区、端子接线区、通讯接口区、散热结构区四个部分：主控区位于本体中部，外壳做了凹凸加强筋设计，既提升壳体结构强度，也为内部PCB板预留足够的散热间隙；正面排布的三个状态显示窗，对应电源、运行、故障三类核心状态指示，建模时保留了窗体的凹陷安装位与周边的卡扣结构，能直观看到面板与本体的装配间隙。接线端子区集中在本体上部，所有端子排的安装位、接线口朝向、固定卡扣的位置都和实物一致，端子排旁预留的标识条安装槽也做了还原，在做电气布线三维设计时，可以直接顺着端子排布方向规划线槽走向，避免出现布线时线缆弯折半径不足、端子操作空间不够的问题。通讯接口区位于本体侧上方，包含总线接口、编程口、扩展模块对接接口，接口的安装深度、周边的防护凸台结构都准确还原，在做柜内布局时能提前核对通讯插头的插入空间，避免和相邻线槽、其他电气元件产生干涉。散热结构分布在本体两侧与顶部，格栅的开孔方向、开孔密度都和实物一致，建模时保留了格栅内部的挡尘筋结构，在做柜内热仿真分析时，能更准确地模拟控制器的通风散热路径，合理规划柜内散热风扇的安装位置。

　　安装边界方面，模型准确还原了本体底部的DIN导轨安装卡扣结构，卡扣的开合行程、导轨适配的标准35mmDIN导轨尺寸都做了对应，底部的两个固定螺丝孔位位置、孔径大小也完全匹配实物，在做电气柜安装板布局时，可以直接调用模型核对安装孔位的开孔位置，不需要反复对照二维样本核对尺寸。本体的外形轮廓做了精准还原，所有边角的倒角、凸台的突出高度、接口的突出尺寸都和实物一致，在做整机设备的结构干涉检查时，能准确判断控制器安装后和周边设备、柜门、线槽的安全距离，避免实际装配时出现元件装不上、柜门关不严的问题。

　　从建模思路来看，整个模型采用实体建模方式构建，所有装配结构都保留了合理的装配间隙，没有出现结构重叠、面缺失的问题，外壳的壁厚、卡扣的弹性结构位置都按照实物的工程设计逻辑还原，既可以用于前期的设备布局设计、干涉检查，也能作为电气安装教学、产品结构参考的三维素材，帮助结构设计、电气设计人员快速完成方案布局，减少反复核对尺寸、修改设计的重复工作量。在实际的设备设计流程中，这类精准的电气元件三维模型，能大幅提升电气柜布局的设计效率，提前规避安装干涉、布线空间不足、散热路径不合理等常见问题，让设计方案从三维模型到实际装配的落地过程更顺畅，减少现场整改的工作量。
