CA6140车床配套气压缸制动杠杆结构

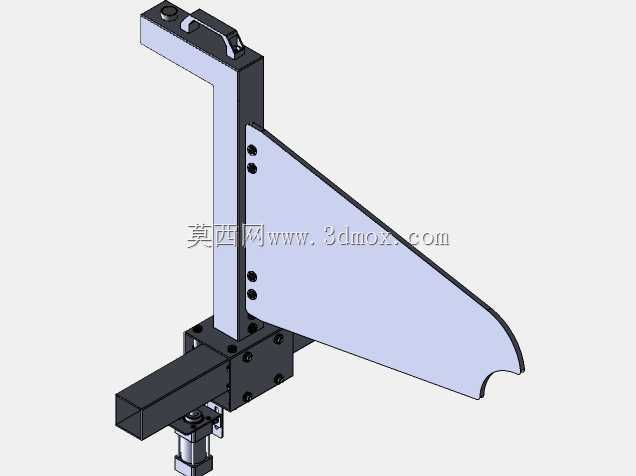

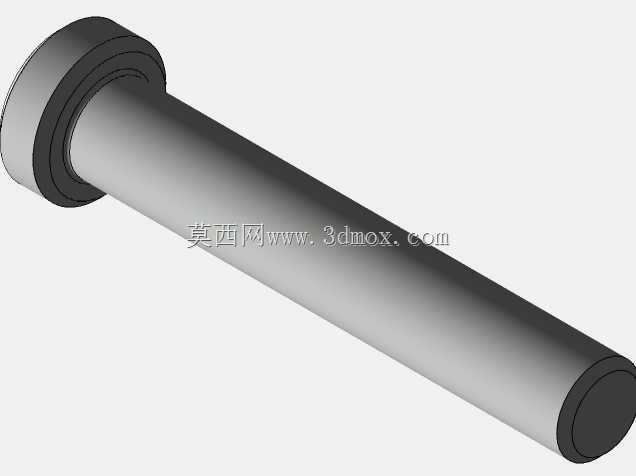

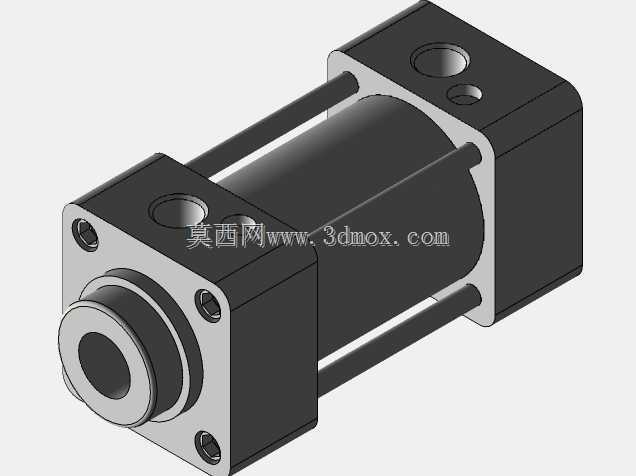

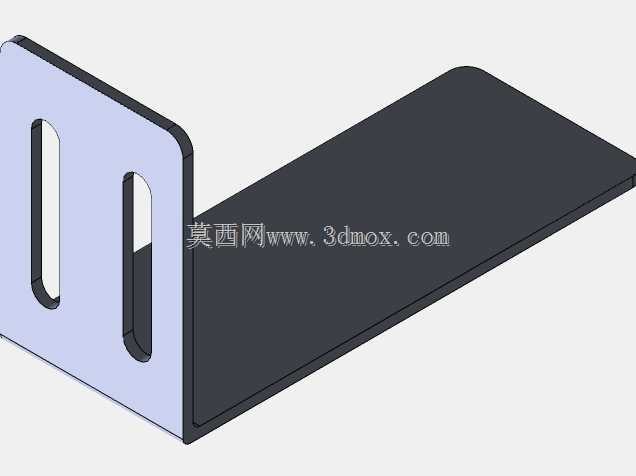

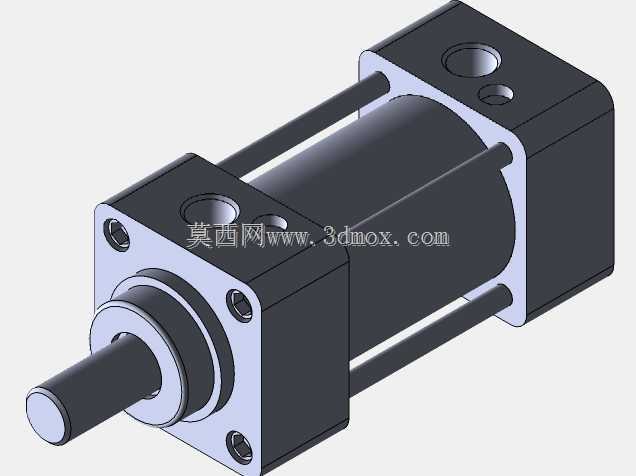

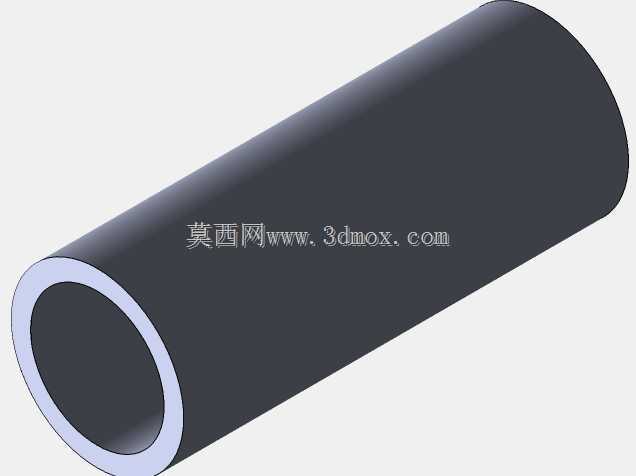

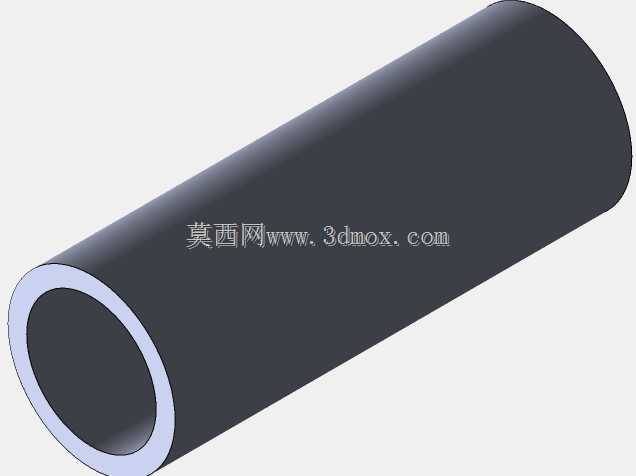

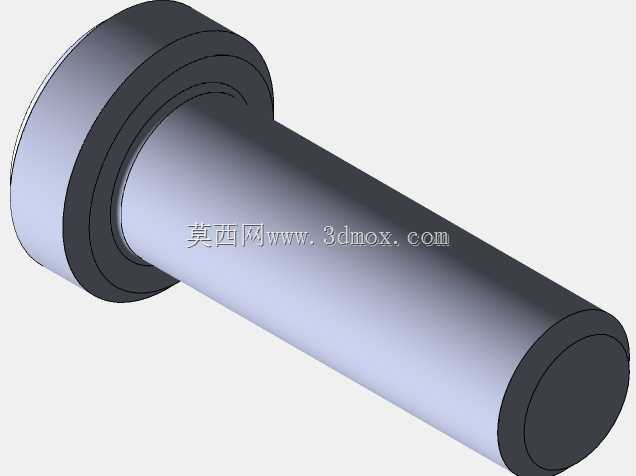

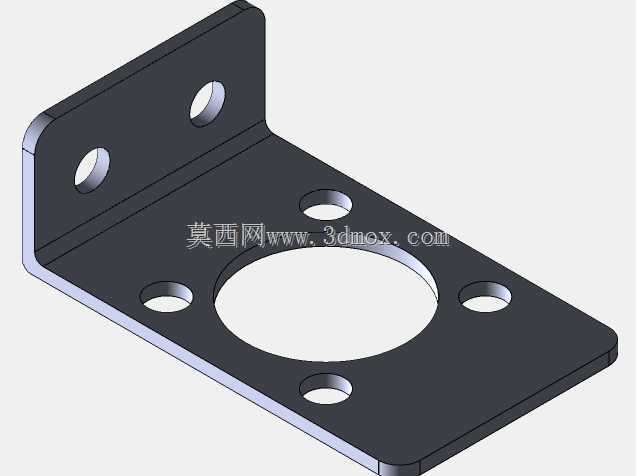

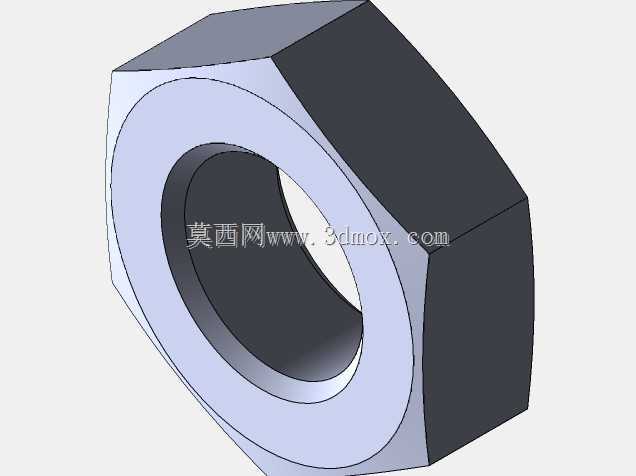

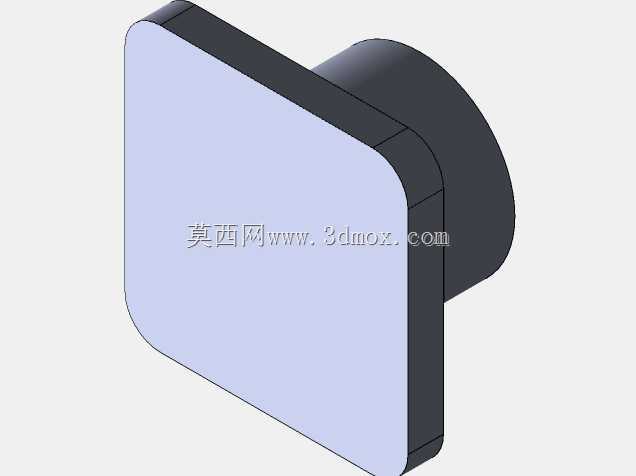

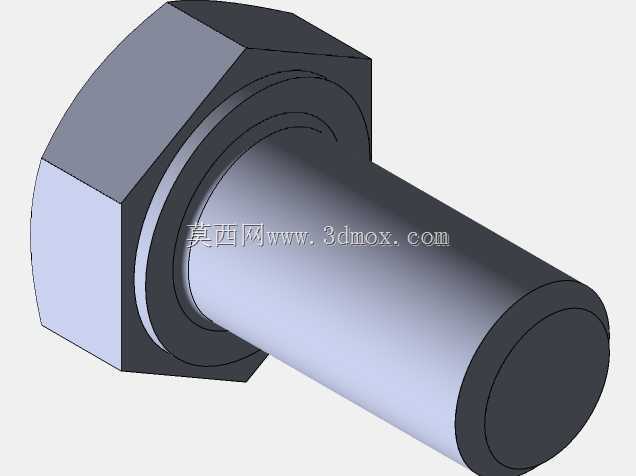

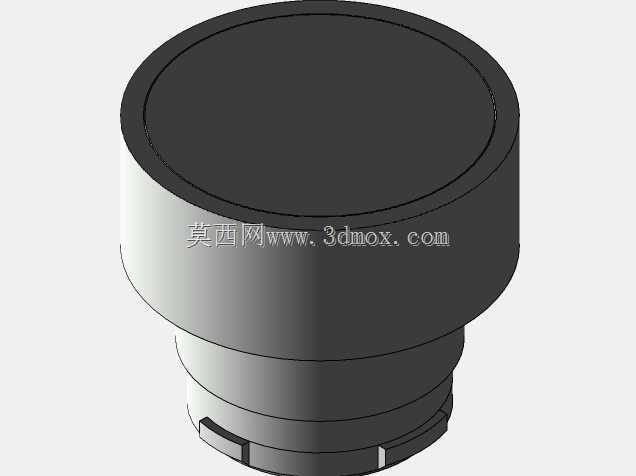

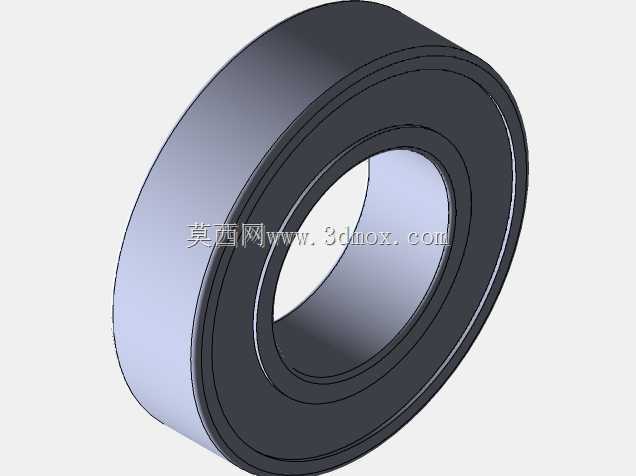

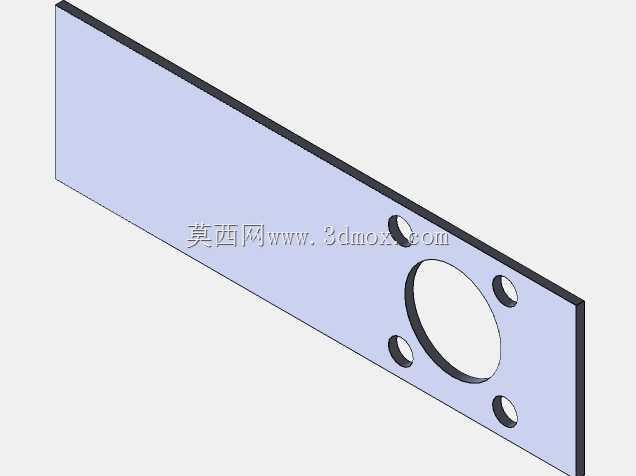

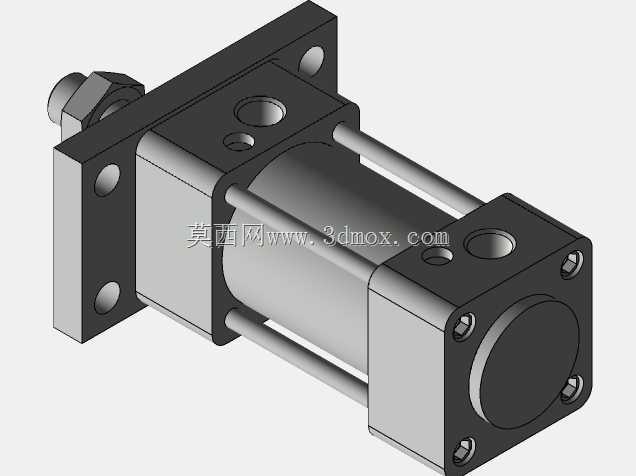

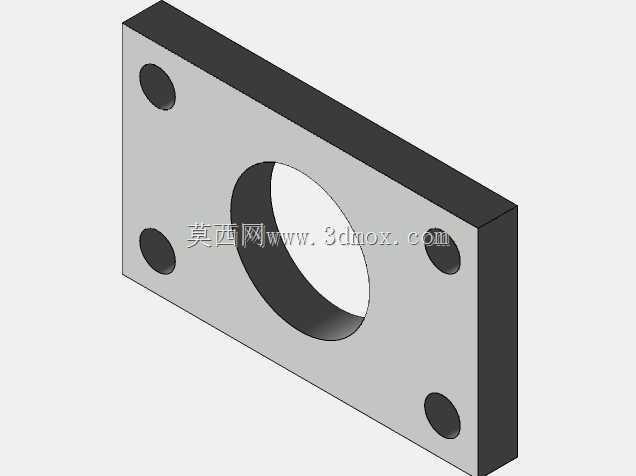

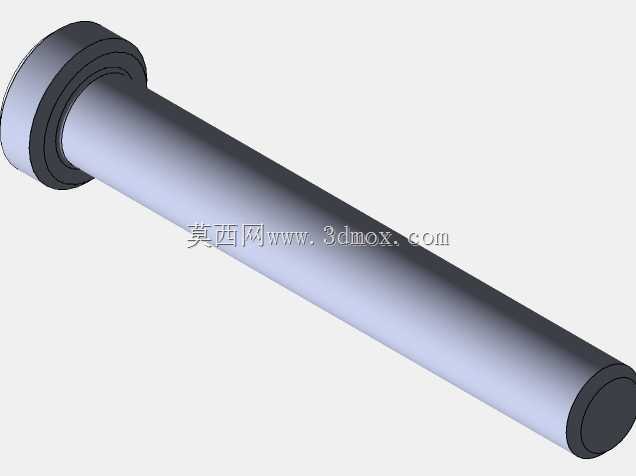

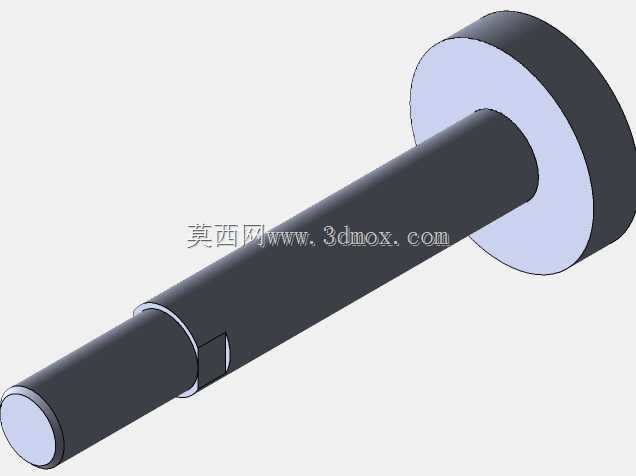

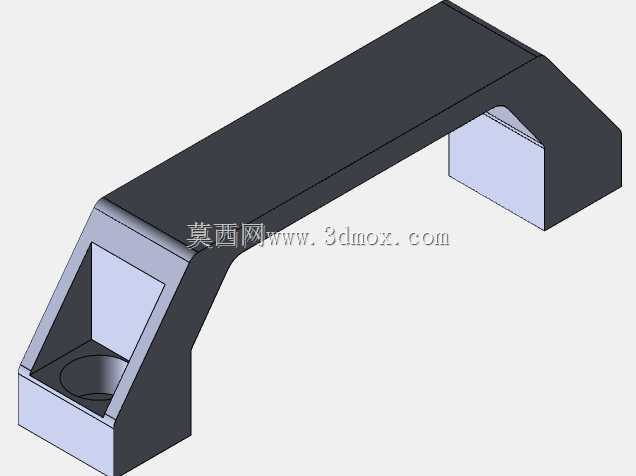

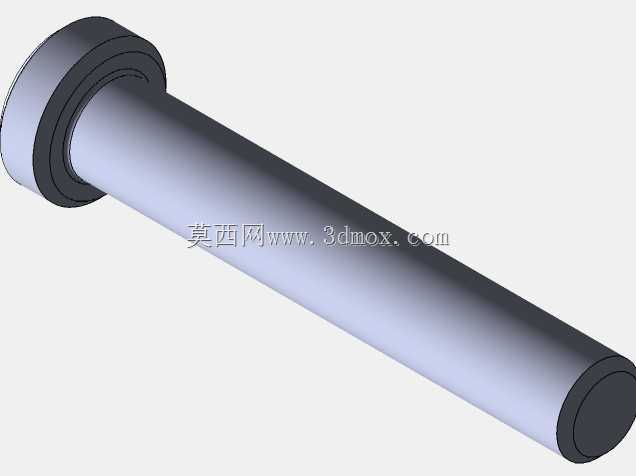

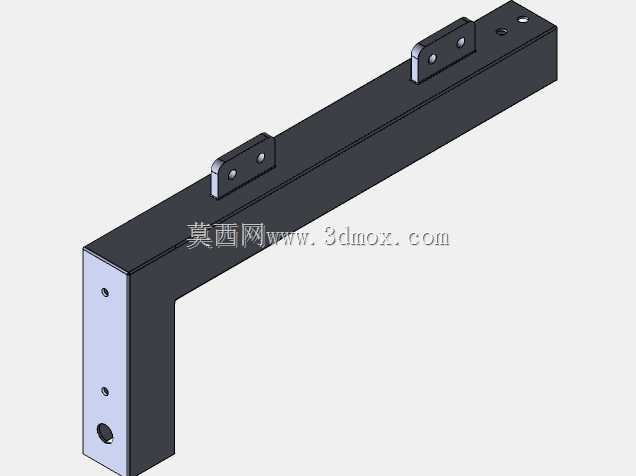

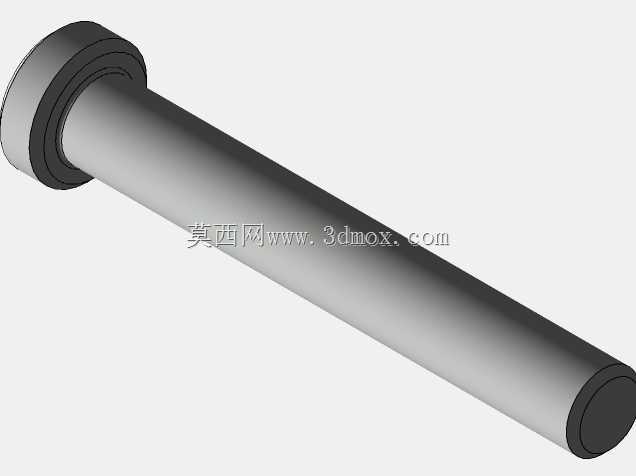

　　在普通卧式车床的日常加工工况中，主轴启停与制动的响应速度直接影响单件加工的辅助时长，尤其在CA6140这类通用车床的批量加工场景里，传统机械抱闸制动的磨损快、制动力矩波动大的问题，往往会导致主轴停位不准、换刀等待时间过长的情况，这套气压缸驱动的制动杠杆结构，正是针对车床主轴制动环节的优化设计方案。从结构布局来看，整套组件以立式安装座为承载基体，底部的方管连接段用于对接车床床身的预设安装位，安装时需保证杠杆摆动平面与主轴轴线垂直，避免制动时出现偏载摩擦。驱动端采用标准气缸作为动力源，气缸推杆与杠杆下端的铰接座通过销轴连接，杠杆的支点设置在立式安装座的中部位置，采用双螺栓紧固的衬套结构作为回转支撑，既保证杠杆摆动的同轴度，

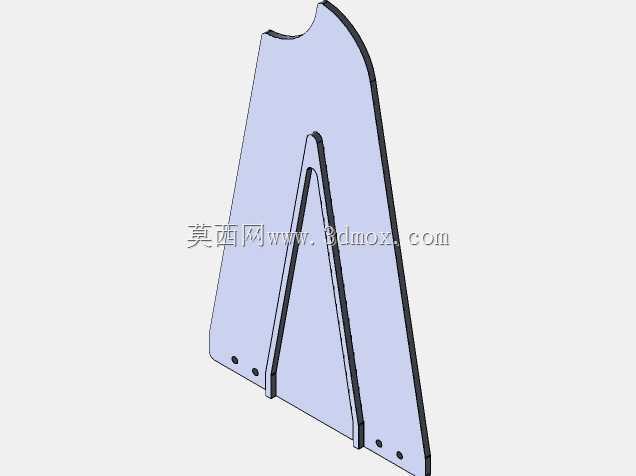

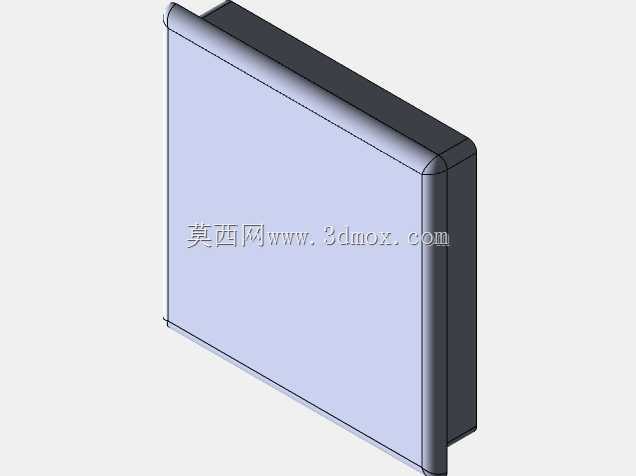

　　也能在衬套磨损后快速更换，无需整体拆解安装座。杠杆的执行端为弧形制动面，该曲面的弧度与主轴制动轮的外圆曲率完全匹配，制动时杠杆在气缸推力作用下绕支点回转，弧形面均匀压合在制动轮外圆上，相比传统点接触式制动块，面接触的结构能将制动力矩分散到更大的接触面积上，既降低了制动面的单位压强，减少摩擦片的磨损速率，也能避免制动轮局部受力产生的形变。设计过程中，杠杆主体采用变截面的板状结构，靠近支点的位置厚度更大，向执行端逐渐过渡为等厚弧形板，在保证结构刚度满足最大制动力矩需求的前提下，尽可能降低杠杆自身的转动惯量，让制动响应的滞后时间控制在0.2秒以内。安装边界方面，整套组件的横向安装尺寸适配CA6140车床主轴箱侧方的预留安装空间，

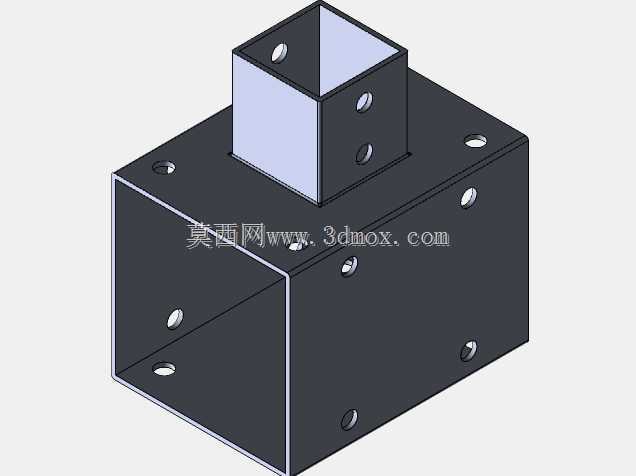

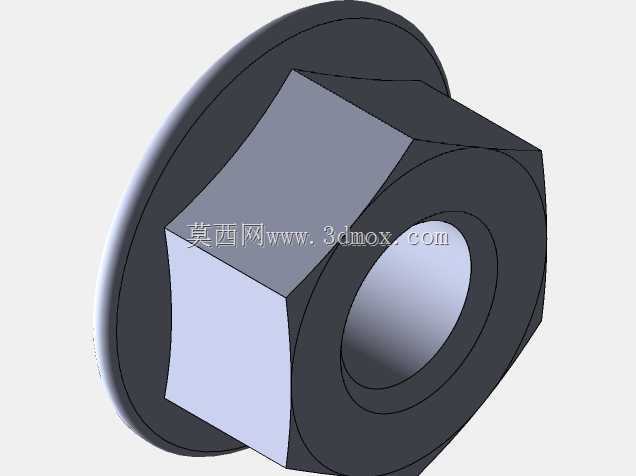

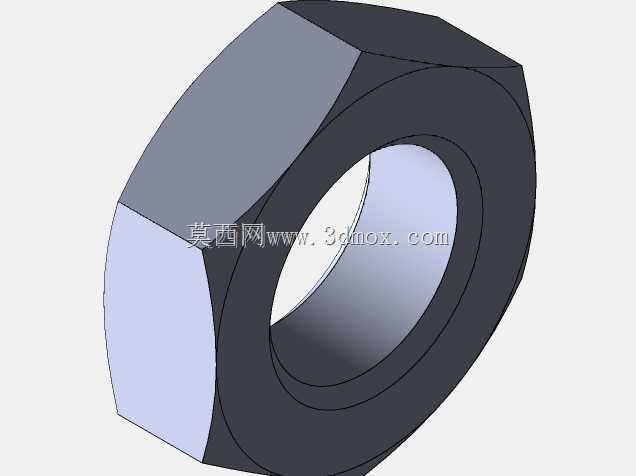

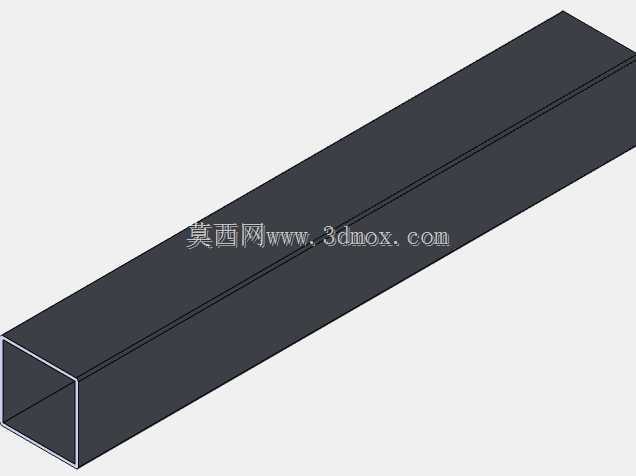

　　底部连接方管的截面尺寸与床身导轨旁的安装槽宽度匹配，气缸的进气接口预留了标准快插接头的安装空间，无需额外改造管路走向即可完成对接。实际应用中，这套制动杠杆可适配0.4-0.6MPa的常规车间气源压力，通过调整气缸的供气压力，可灵活匹配不同转速下的制动力矩需求，低速重切削加工时可适当调高气压保证制动可靠，高速轻载加工时降低气压减少制动冲击，避免主轴传动链受到过大的冲击载荷。整套结构没有采用复杂的异形零件，所有连接紧固件均为通用标准件，后期维护时仅需更换执行端的摩擦衬片即可，无需对整体结构进行拆解调整，适配车间日常的设备维护节奏。
