六槽外啮合槽轮转位间歇传动机构

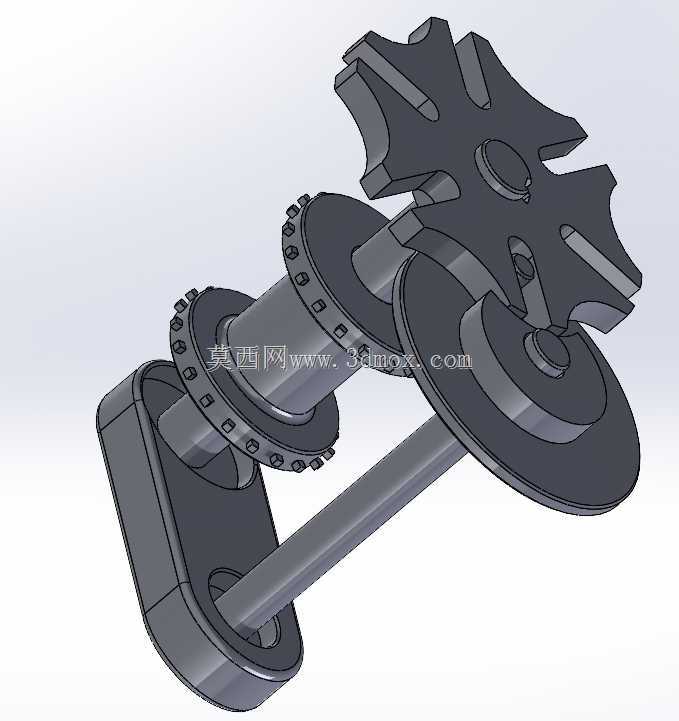

　　该间歇传动机构为典型外啮合六槽槽轮结构，核心功能是将主动轴的连续匀速旋转运动，转换为从动槽轮轴的周期性间歇转位动作，单周期内槽轮完成60度定角度分度，停歇阶段依靠主动拨盘的锁止弧与槽轮凹弧面配合实现位置锁定，无需额外制动元件即可保证停歇工位的定位精度，广泛应用于多工位回转工作台、自动送料装置、轻工包装机械的步进送进单元、机床刀架自动转位机构等需要周期性分度动作的设备场景中。设计阶段优先匹配工位分度需求确定槽轮槽数，六槽结构的动停比为1:2，单周期内运动时间占比约33%，既能够满足多数多工位设备的作业停歇时长要求，又能避免槽数过少导致的拨销入槽冲击过大、槽数过多带来的机构整体尺寸冗余问题。主动轴组件集成拨盘、圆柱拨销与锁止弧结构，

　　拨销与槽轮槽口的配合间隙控制在0.02-0.05mm区间，既保证拨销顺利入槽驱动，又能减少传动回差；从动轴上的槽轮与安装支座采用悬臂式支撑结构，轴系配合处预留轴承安装位，可根据负载等级选配深沟球轴承或滑动轴套，降低转动过程中的摩擦阻力。安装边界方面，机构整体沿主动轴轴向的总厚度控制在80mm以内，主动轴与从动轴的中心距为固定设计值，安装支座上预留4个沉头固定孔，可直接通过螺栓固定在设备安装基板上，主动轴输入端可通过联轴器与驱动电机、减速箱输出端直连，无需额外设计传动转接结构。槽轮的槽口轮廓采用渐开线修形处理，拨销入槽和出槽阶段的运动冲击较直槽结构降低40%以上，有效减少高速运转下的振动与噪声；锁止弧的配合面采用同轴度0.

　　01mm的精度设计，停歇阶段槽轮不会因外力作用出现偏移，保证工位定位的重复精度可达±0.05mm。从动轴输出端可根据实际使用需求加装卡盘、工位转盘、送料拨叉等执行元件，适配不同设备的功能需求，机构整体采用模块化设计思路，所有零件均可实现快速拆装更换，日常维护仅需定期在拨销与槽面、轴系配合处加注润滑脂即可，无需复杂的调试工序。
