桌面式HDMI接口扩展插座结构设计

　　日常办公场景里，桌面设备的接口扩展需求一直是结构设计中容易被忽略的细节，多数人会遇到主机放置在桌下、HDMI接口插拔不便，或是多设备共用显示接口需要频繁换线的问题，这款桌面式HDMI扩展插座的设计，正是针对这类桌面布线与接口使用的痛点展开。从实际使用场景来看，这类插座通常嵌入安装在办公桌、会议桌的桌面预留开孔内，也可通过背胶固定在桌面边缘，不需要用户俯身到桌下插拔主机端的HDMI线，直接在桌面即可完成显示设备的信号连接，适配办公工位、小型会议室、家用电脑桌等多种场景，尤其适合需要频繁切换笔记本、迷你主机、电视盒等设备外接显示器的使用需求。

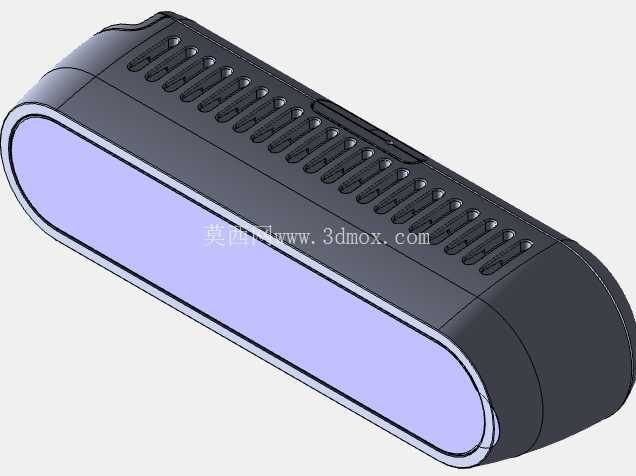

　　设计过程中首先考虑的是安装边界的适配性，整体采用长条形圆角壳体，壳体边缘做了R3的圆角过渡，既避免安装时刮手，也能适配常规直径60mm到80mm的桌面开孔，壳体总长度控制在120mm以内，宽度35mm，突出桌面的高度不超过15mm，不会占用过多桌面空间，也不会因为突出过高被手臂误碰导致接线松脱。壳体上半部分的散热格栅采用等距斜向开槽设计，开槽宽度1.2mm，相邻槽间距2mm，既可以保证内部接口转接电路板的散热需求，避免长时间传输4K信号时芯片积热导致信号不稳定，也能防止细小的回形针、订书钉等金属杂物掉入壳体内部造成短路，格栅的斜向角度设计为45度，日常洒落的少量液体可以顺着斜面流到壳体外，不会直接渗入内部电路。

　　正面的接口安装面做了内凹2mm的设计，HDMI接口母座完全藏在凹面内部，插头插入后接头部分不会突出于壳体正面，避免外力磕碰导致接口焊盘脱落，凹面边缘做了一圈0.5mm的凸边，搭配接口周围的密封胶条，可以减少灰尘从接口缝隙进入壳体内部。壳体的材质选用ABS+PC混合工程塑料，表面做细咬花处理，既保留了ABS的易加工特性，也通过PC材质提升了壳体的抗冲击性能，即使桌面重物滑落砸到插座外壳，也不会出现壳体碎裂导致内部结构外露的问题。

　　内部结构设计上，接口电路板通过四颗M2的自攻螺丝固定在壳体的定位柱上，定位柱高度经过精确计算，保证接口母座的中心与正面开孔中心完全对齐，插头插入时不会出现偏位导致的插接过紧或者针脚弯曲问题。壳体的上下盖采用卡扣加超声波焊接的固定方式，不需要额外打螺丝，装配效率更高，同时接缝处的密封性更好，避免日常使用中灰尘从接缝进入内部。接线端从壳体尾部的出线孔引出，出线孔处设计了橡胶护线圈，护线圈的内径适配常规直径6mm的HDMI高清线，既可以固定线材避免拉扯时线材与电路板的焊点脱落，也能防止线材外皮被壳体边缘的锐边割破造成短路。

　　实际使用中，这款插座可以支持HDMI2.0版本的信号传输，能够稳定传输4K60Hz的高清视频信号，满足日常办公、影音娱乐的显示需求，不需要额外外接供电，直接通过HDMI线的引脚供电即可工作，简化了桌面布线。安装时只需要在桌面开出对应尺寸的安装孔，将插座从桌面上方卡入开孔，通过底部的卡扣或者固定螺母锁紧即可完成安装，不需要复杂的工具，普通用户也可以自行完成装配。设计时还考虑了不同厚度桌面的适配性，底部的固定卡扣支持15mm到35mm厚度的桌面，覆盖了多数办公桌、会议桌的板材厚度范围，不需要针对不同桌厚单独开发配件，降低了生产与备货的成本。

　　从结构可靠性角度出发，壳体内部的电路板与壳体之间预留了0.8mm的间隙，填充导热硅胶片，既可以将电路板工作时产生的热量传导到壳体上通过散热格栅散出，也可以起到缓冲作用，桌面产生振动时不会导致电路板上的元件虚焊。接口母座选用带固定耳的型号，除了焊盘固定之外，还通过两颗小螺丝将母座固定在壳体内部的金属加强片上，频繁插拔也不会出现母座松动的问题，插拔寿命可以达到一万次以上，满足日常高频使用的需求。
