翅片管式空气蒸汽换热构件结构设计

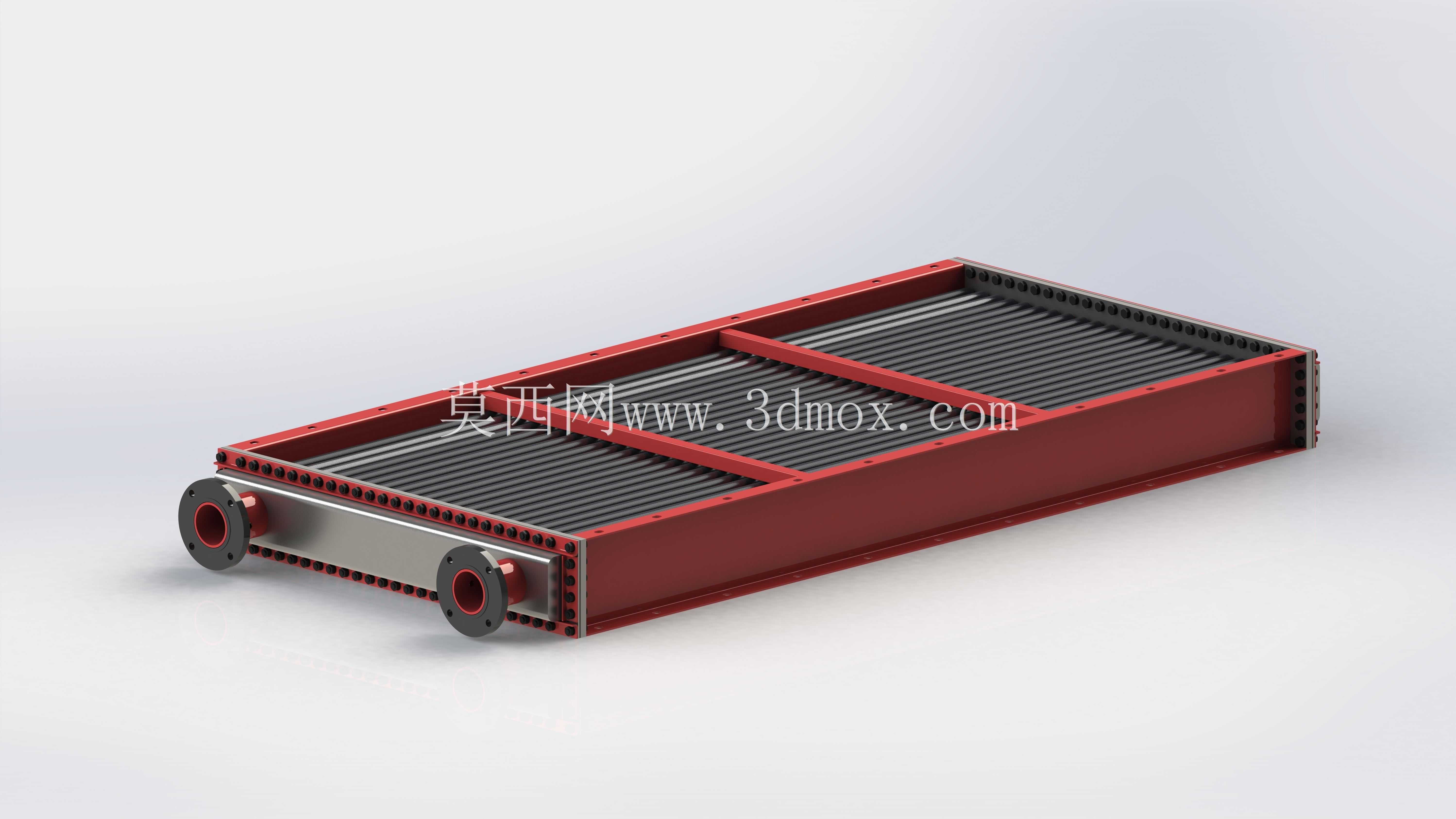

　　在工业通风换热、工艺余温回收、干燥送风系统的配套设计中，翅片管式空气-蒸汽换热构件是承担气液两相介质热量传递的核心执行部件，这类构件的设计合理性直接决定整套换热系统的热交换效率、运行阻力与长期服役稳定性。从实际工程应用场景来看，这类带翅片的长条形换热管常被成组排布在换热机组的壳程内部，一侧流通带压饱和蒸汽，通过管壁与外侧紧密贴合的翅片结构，将热量高效传递给横向冲刷管外的空气流，可实现进风温度的精准抬升，满足车间采暖、物料烘干、工艺送风预热等多场景的换热需求。

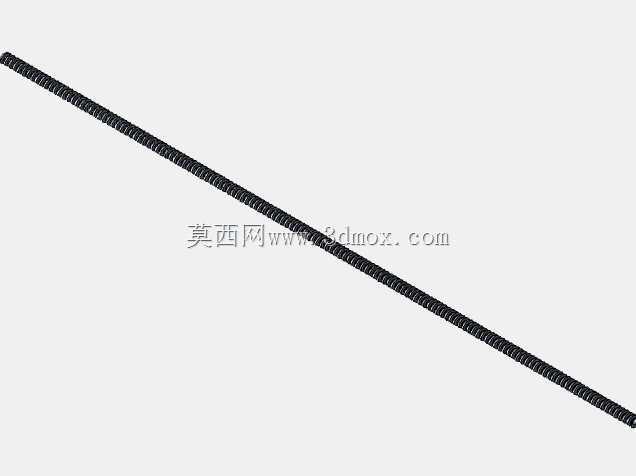

　　从结构设计思路来看，该换热构件采用基管外加连续螺旋翅片的结构形式，基管作为承压与蒸汽流通的主体，选用适配蒸汽介质的壁厚规格，保证长期承压运行下的结构强度，避免蒸汽泄漏风险；外侧缠绕的翅片通过特定工艺与基管外壁紧密贴合，尽可能降低接触热阻，在不显著增加介质流通阻力的前提下，大幅拓展空气侧的换热接触面积，匹配空气侧换热系数远低于蒸汽侧的传热特性，平衡两侧换热能力，避免出现单侧换热瓶颈。

　　在外形尺寸与安装边界层面，该单根换热构件为细长型直杆结构，整体长度适配常规换热机组的箱体内部安装跨度，基管外径与翅片外轮廓尺寸匹配标准管板开孔规格，安装时两端可通过焊接或胀接方式固定在两端管板上，与管箱的蒸汽进出腔室连通，翅片的片距、片高参数经过匹配计算，既保证足够的换热面积冗余，也避免片距过小导致空气流道积灰堵塞，适配多粉尘工况下的长期运行需求。

　　从功能特性角度，该结构的换热管相比光管换热元件，在相同安装空间下可提升数倍的换热效率，单根构件的换热能力可通过长度、翅片参数的调整灵活适配不同换热量需求，成组组装时可根据机组处理风量的大小，调整排布的管排数与横向管间距，匹配不同风速下的阻力要求，避免风机选型压力过大。实际建模过程中，翅片与基管的贴合面做了连续几何处理，可直接导入仿真软件开展流场与温度场耦合计算，验证不同入口风速、蒸汽压力下的换热效率与壁面温度分布，为后续换热机组的整体结构优化提供可靠的三维模型基础，也可直接用于生产加工环节的尺寸校核与工装设计参考。
