卧式工业锅炉换热罐体结构设计

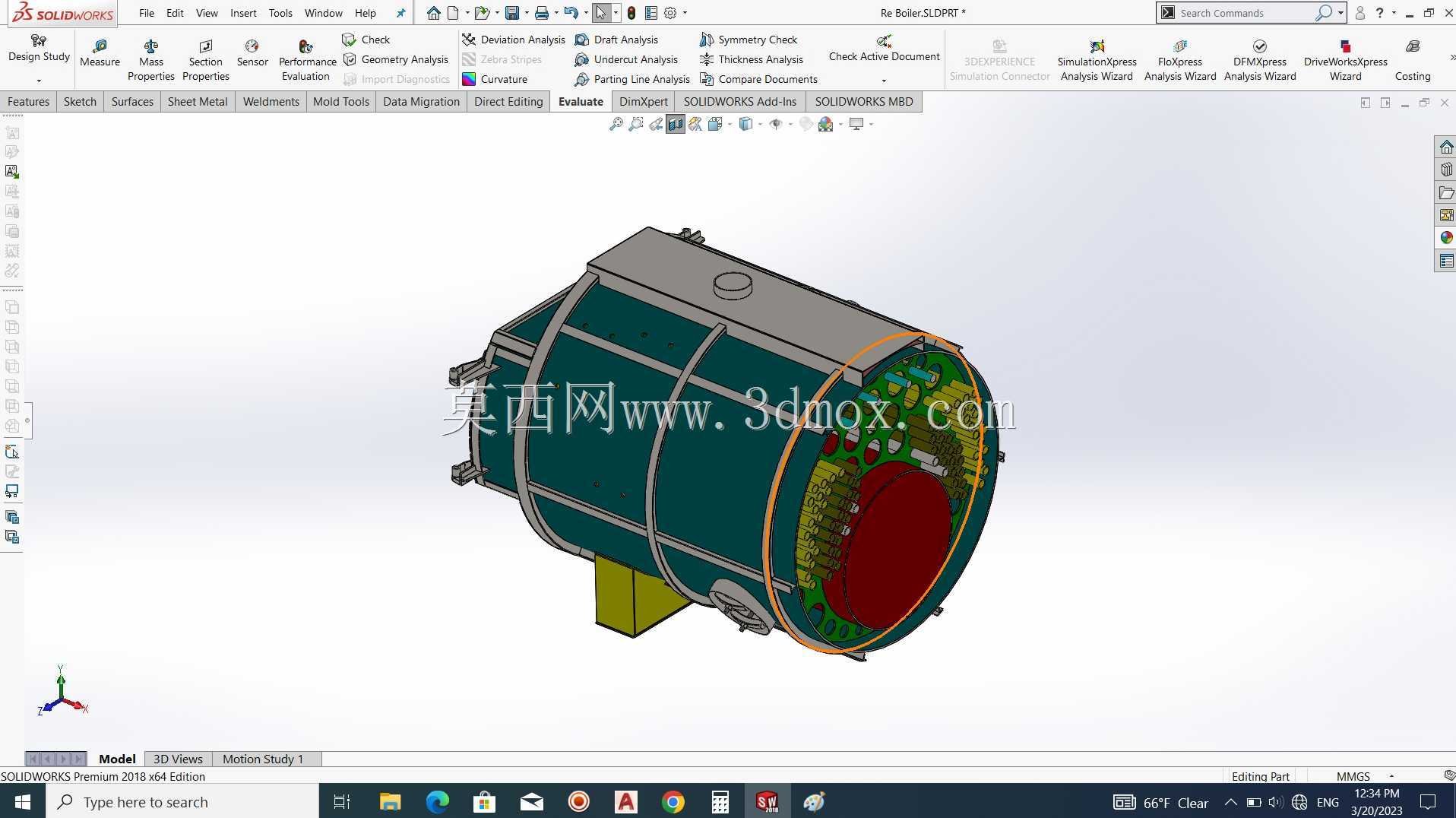

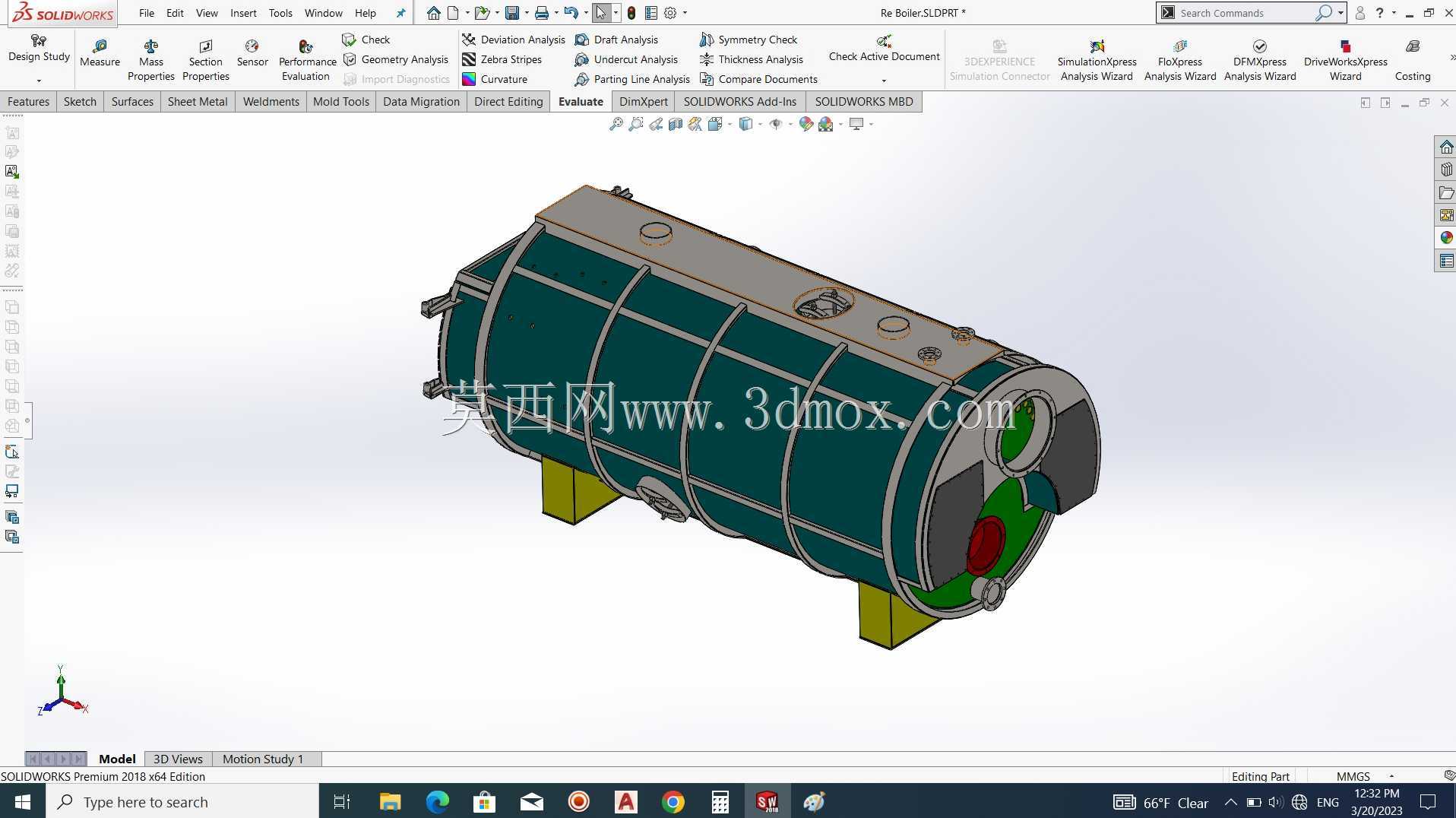

　　该卧式承压换热罐体主要面向工业集中供热、生产工艺供汽场景设计，可适配食品加工、纺织印染、化工反应等需要稳定热源的生产环节，承担介质换热、蒸汽产出、热能传递的核心功能，整体结构围绕承压稳定性、换热效率、安装便捷性三个核心维度展开设计。从结构布局来看，罐体采用卧式圆筒形承压壳体设计，筒体段采用等直径卷制焊接结构，两端配置标准椭圆封头，相比平封头结构可有效降低承压状态下的应力集中系数，减少壁厚冗余量，控制整体设备自重。筒身外部设置多道环形加强筋，沿筒体轴向等距排布，可在不额外增加筒体壁厚的前提下提升壳体抗外压失稳能力，适配负压运行或启停阶段的压力波动工况。罐体底部配置两组鞍式支座，支座与筒体接触位置设置弧形垫板，

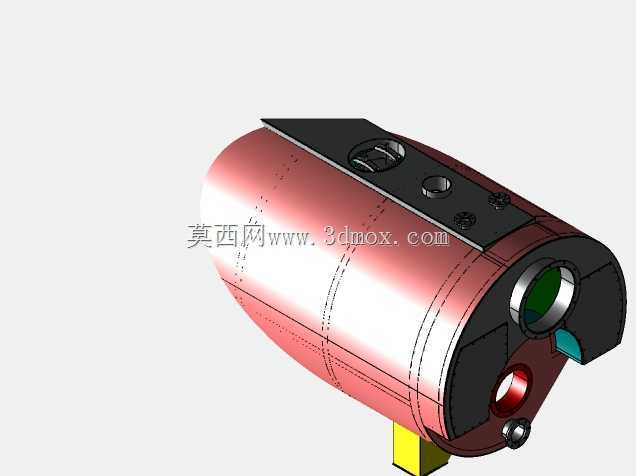

　　避免支座与筒体直接焊接造成的局部应力集中，支座底板预留标准安装螺栓孔位，可直接适配混凝土基础或钢制机架的安装需求，安装时需保证两支座的水平度偏差控制在千分之一以内，避免运行过程中因热胀冷缩产生附加应力。从功能结构来看，罐体一端封头区域设置燃烧器安装接口、观火孔、点火组件安装位，另一端封头设置烟气出口、介质进出口接口，筒身顶部预留安全阀接口、压力表接口、人孔检修位，人孔采用快开式压紧结构，可满足日常检修时的快速开合需求，无需额外拆除大量外部管路。内部换热管束采用顺列排布方式，配合折流板引导介质流向，延长烟气在换热腔体内的停留时间，提升整体换热效率，管束与管板采用胀接加焊接的复合连接方式，可有效避免长期运行过程中出现的介质渗漏问题。

　　设计过程中充分考虑了热胀冷缩的补偿需求，在筒体一端支座位置设置滑动导向结构，允许罐体沿轴向产生一定量的热位移，避免高温运行状态下的热应力对焊缝、接口造成拉扯损伤。筒身外部预留保温层安装空间，可适配岩棉、硅酸铝等常见工业保温材料的包覆安装，减少运行过程中的热能散失。所有外部接口均采用标准法兰连接形式，法兰压力等级与罐体设计压力匹配，可直接对接工业现场的标准管路，无需额外制作转换接头，降低现场安装的适配成本。
