珀耳帖半导体水冷冷却换热装置

　　这套珀耳帖冷却模块的设计，核心面向小空间精准控温场景，常见于实验室小型恒温循环系统、紧凑型电子设备液冷散热、小型精密机床主轴辅助冷却这类对安装空间、控温精度有要求的工况，区别于传统压缩机制冷单元，它没有复杂的冷媒管路与压缩机运动部件，运行振动极低，适合对振动干扰敏感的配套场景。

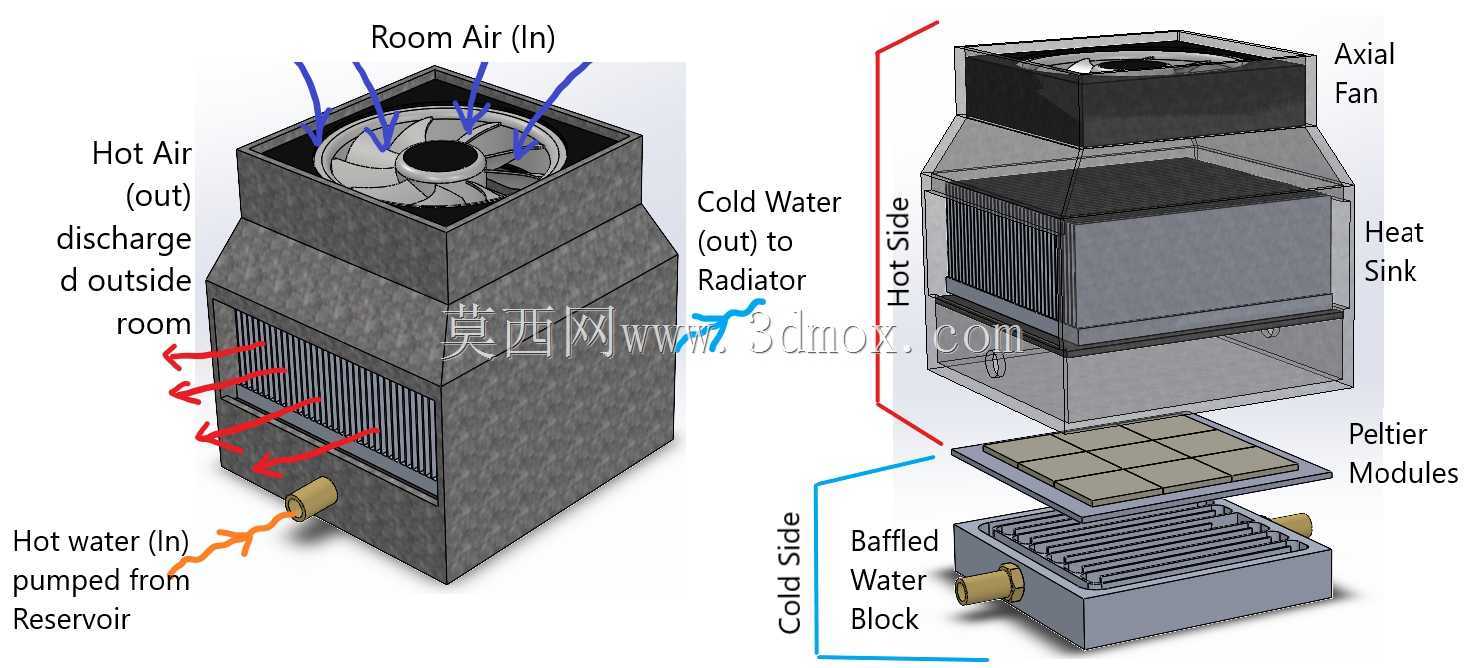

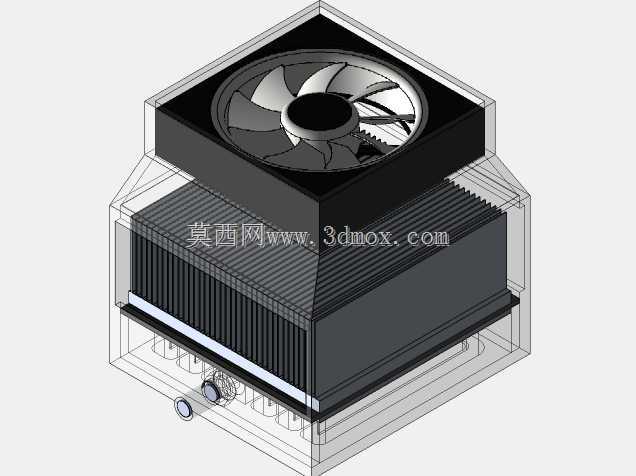

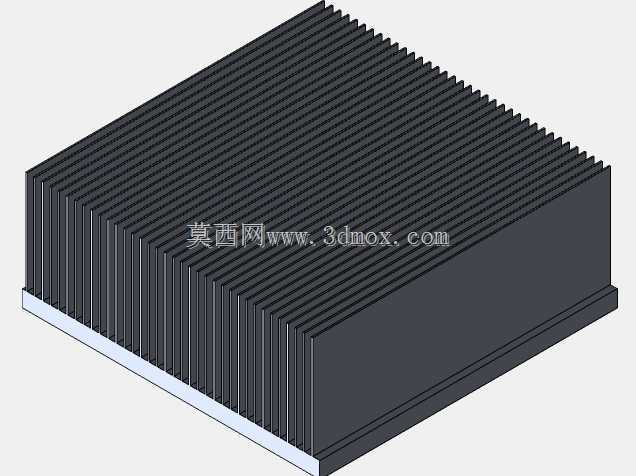

　　从结构布局来看，整套装置采用垂直叠层的紧凑设计，最上层布置轴流风机，进风方向直接取自室内环境空气，风机下方贴合上层铝制热交换翅片，负责将珀耳帖元件热面传导的热量通过强制对流排出室外侧，热风直接通过侧面格栅向外排放，避免热空气在安装空间内循环堆积。中间核心层为珀耳帖热电模块阵列，模块冷面直接贴合下方的折流水冷块，热面则与上层风冷散热翅片紧密贴合，安装时需在冷热面接触面均匀涂覆高导热硅脂，降低接触热阻，保证热电转换效率。

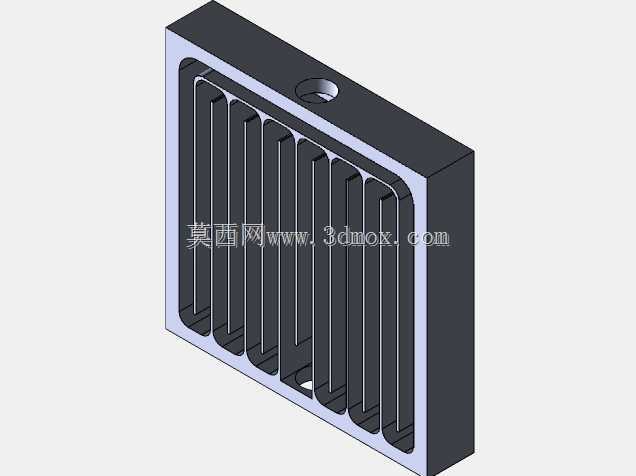

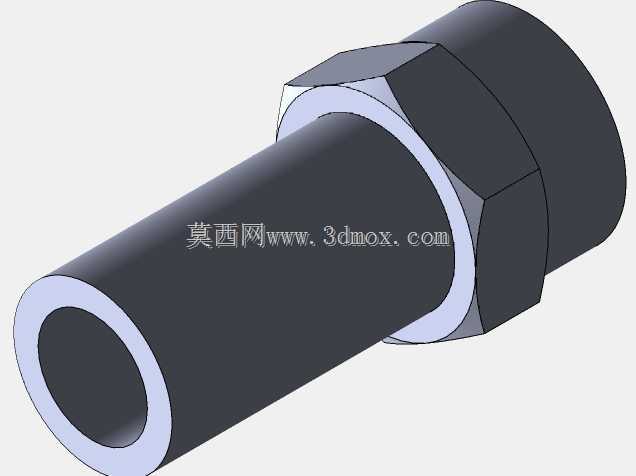

　　下层水冷块采用折流道设计，内部设置多道挡水隔板，让从储液端泵入的热水在流道内形成折返紊流，充分与冷侧金属壁面接触换热，避免流道内出现换热死区，进水接口采用3/8-18 NPT外螺纹规格，出水接口匹配1/2英寸内径软管连接，可直接对接外部散热器或者恒温储液回路，接口位置布置在水冷块侧下方，安装时需预留至少30mm的管路操作空间，方便软管插拔与管箍紧固。

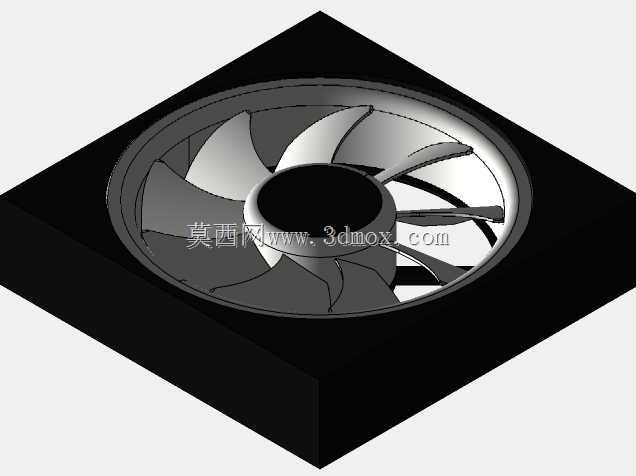

　　选型适配层面，这套模块选用的热电元件单块制冷量覆盖小功率区间，多块阵列排布后可满足百瓦级热负载的散热需求，轴流风机采用120mm边长的标准方形规格，安装孔位兼容常规120mm风扇的通用固定尺寸，替换维护无需额外加工转接件。水冷块采用铝合金一体铣削成型，表面做阳极氧化处理，避免长期通水出现锈蚀堵塞流道，流道截面尺寸经过匹配计算，在常规微型水泵1-2L/min的流量下，水流阻力控制在小型水泵的额定扬程范围内，无需额外配置高扬程增压泵。

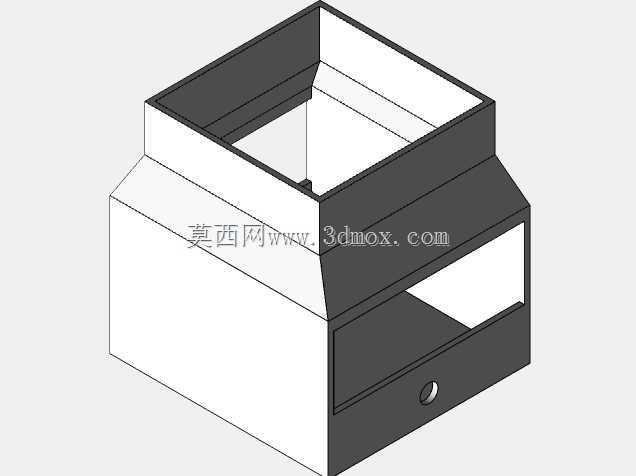

　　安装边界方面，整套模块整体为方形立式结构，侧面预留的通风格栅距离安装墙面需至少保留50mm的通风间隙，保证热风排出顺畅，底部水冷块的四个固定角预留M4螺纹安装孔，可直接固定在设备机架或者安装底板上，固定时需注意水平度偏差不超过2度，避免水冷块内部出现气堵，影响换热效率。电路连接部分，珀耳帖模块与风机采用分离接线设计，可根据实际热负载情况调整热电模块的投入数量，搭配PWM调速模块可根据冷侧出水温度自动调整风机转速，降低运行噪音。

　　实际工况适配中，这套模块可直接串联在小型液冷回路中，当储液罐内的水温高于设定值时，热电模块通电工作，将循环水的热量转移到上层风冷端排出，相比单纯的风冷散热，它可以将循环水温降低到低于环境温度的水平，满足需要低于室温工况的冷却需求；而在环境温度较低的场景，也可以断开热电模块供电，仅靠上层风冷翅片完成散热，降低运行能耗。折流水冷块的流道设计避免了直通流道换热不充分的问题，水流在挡水板的引导下多次冲刷冷侧壁面，换热效率比同尺寸直通流道水冷块提升近三成，同时流道内部无复杂窄缝结构，普通民用蒸馏水或者防冻冷却液均可使用，不易出现杂质堵塞的问题，日常维护仅需定期清理上层风冷翅片间的积尘即可，无需拆解内部水路。
