剪式车载应急起重支撑装置结构设计

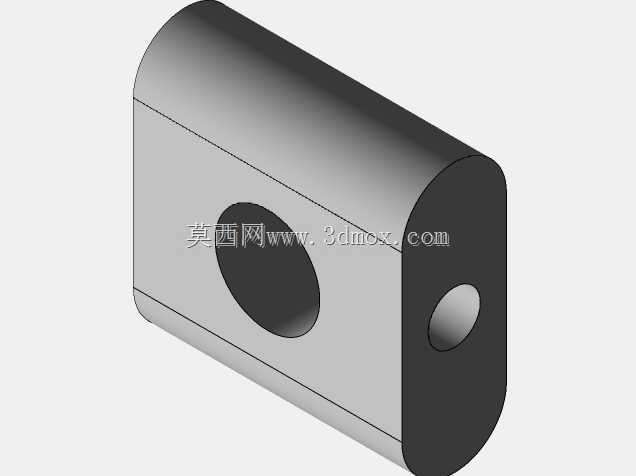

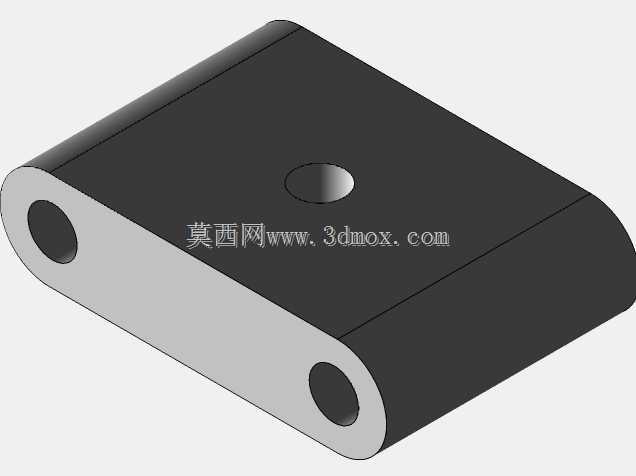

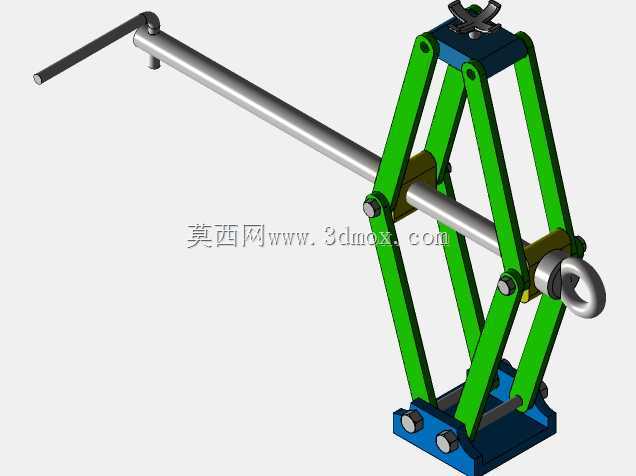

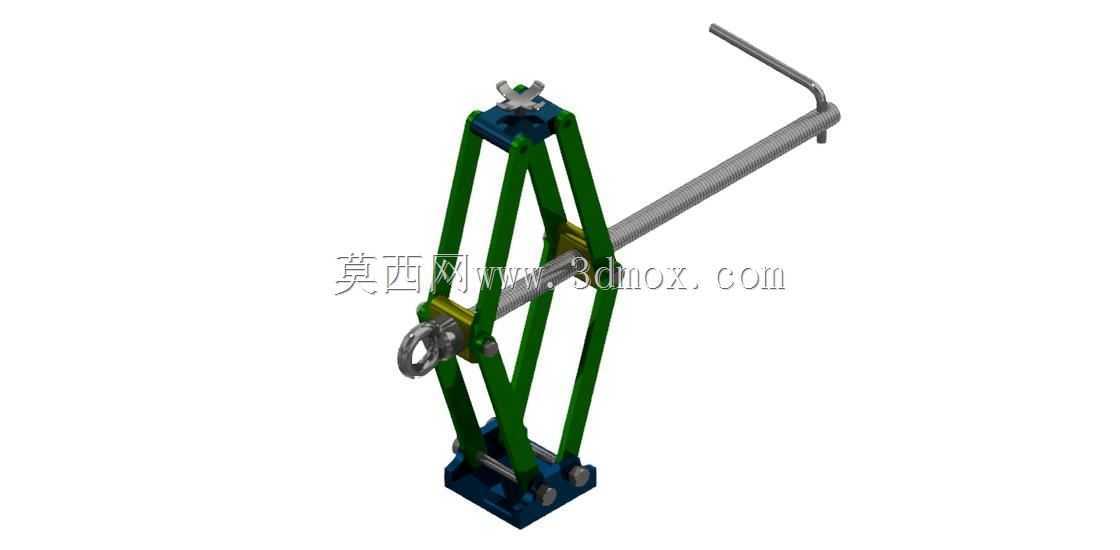

　　日常车辆维保场景中，更换备胎、底盘检修作业都离不开便携起重支撑设备，这款剪式结构的车载起重装置，正是面向乘用车应急维保场景设计的手动起重工具。不同于液压类起重设备的密封结构要求，该装置采用纯机械螺纹传动配合剪式连杆放大作用力，无需复杂密封件，日常存放无需考虑漏液、泄压问题，长期放置在车辆后备箱也能保持可靠的作业性能，适配多数家用轿车、小型SUV的底盘顶升需求。从结构设计逻辑来看，该装置采用对称布置的多组铰接连杆作为力传递路径，中部贯穿的梯形螺纹丝杠作为驱动核心，转动端部的摇柄即可带动两组螺母沿丝杠相向或反向移动，进而驱动剪臂完成开合动作，实现顶部支撑面的升降动作。梯形螺纹的选择兼顾了传动效率与自锁性能，当顶升作业到达指定高度后，

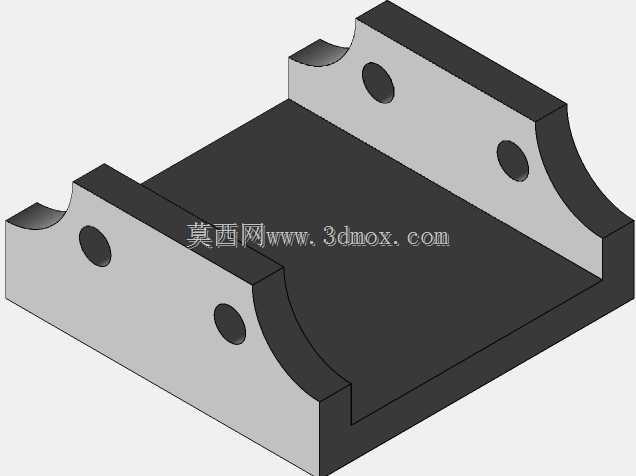

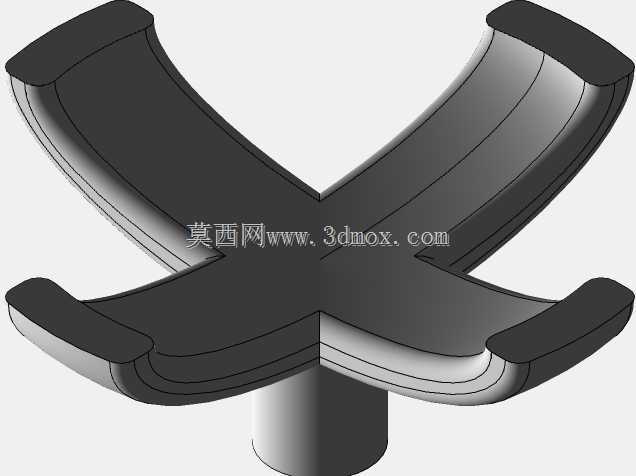

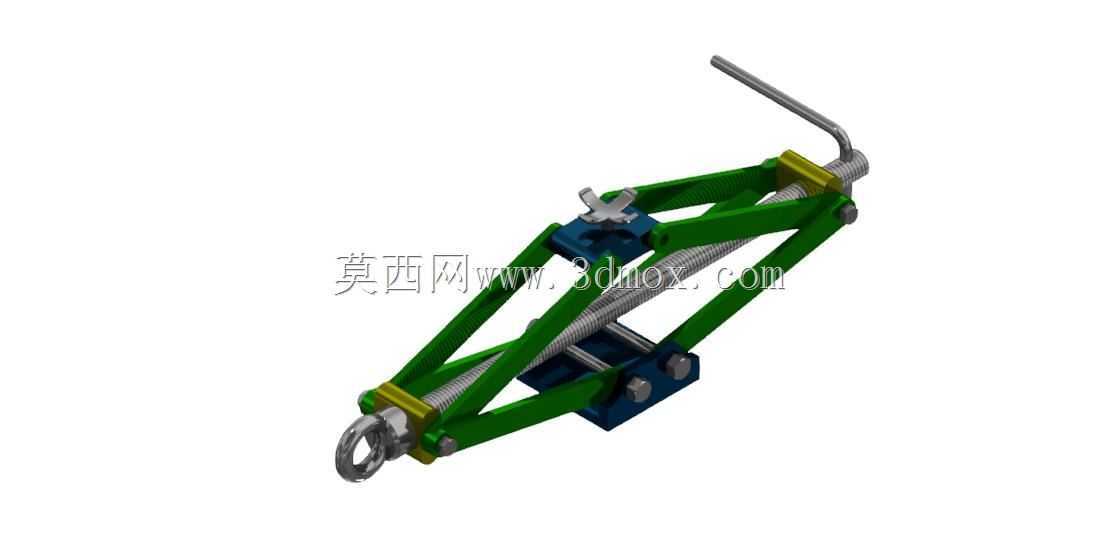

　　螺纹副的自锁特性可以保证支撑状态不会受负载影响自行回落，无需额外添加锁止机构即可满足作业安全要求，这也是车载手动起重设备优先选用该传动形式的核心原因。设计过程中，连杆铰接点的位置经过反复校核，在最小收纳状态下，整体厚度控制在100mm以内，长度不超过450mm，可以轻松放入车辆后备箱的工具储物槽，不会占用过多储物空间；最大顶升高度可达380mm，完全覆盖家用轿车底盘离地间隙的顶升需求，最低起始高度120mm，能够适配多数低底盘车型的底盘支撑点位置，无需额外垫高即可完成初始对位。顶部支撑面设计有防滑齿槽，作业时可以卡入车辆底盘指定的顶升加强筋位置，避免顶升过程中出现滑移；底部承力框架采用加宽的平板结构，

　　在非硬化路面作业时可以分散对地压强，减少下陷风险，摇柄与丝杠端部采用快拆式铰接结构，非作业状态可以将摇柄折叠收纳，避免突出结构剐蹭后备箱内的其他物品。实际作业时，操作人员只需将装置放置在车辆底盘指定顶升点正下方，展开摇柄转动丝杠即可平稳抬升车辆，整个过程无需外接动力源，单人即可完成全部操作，螺纹传动的匀速特性可以避免顶升过程中出现突然窜动的问题，作业过程的可控性远高于其他手动起重结构。铰接位置的销轴采用带润滑槽的设计，日常维护只需定期在铰接点涂抹少量润滑脂，即可保证连杆动作顺畅，不会出现卡滞问题，整体结构没有易损的密封件、橡胶件，正常使用场景下的使用寿命可以覆盖车辆全使用周期。
