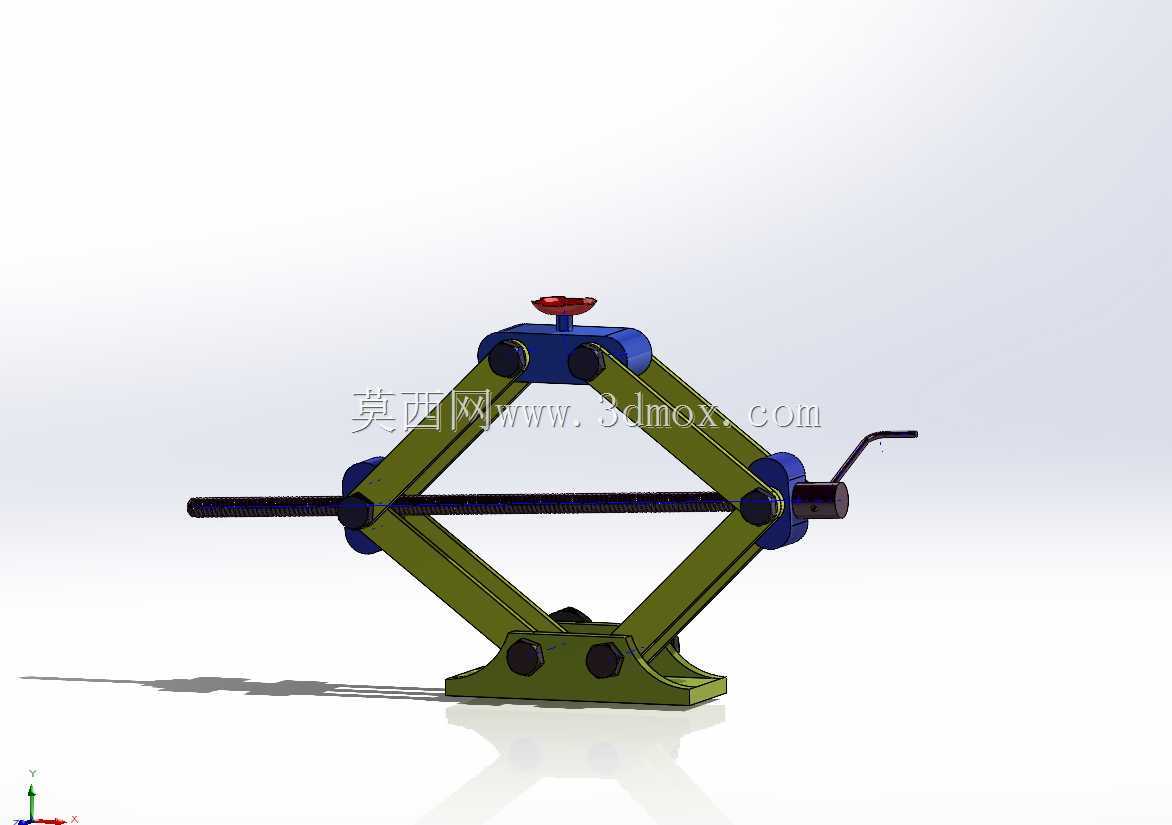

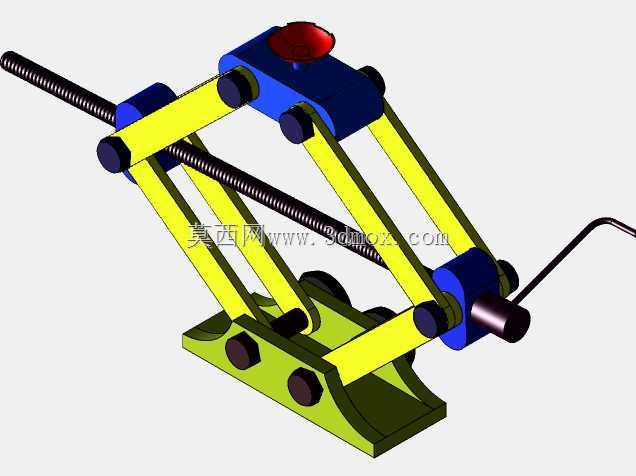

剪式车载起重支撑装置三维结构

　　日常车辆维保场景里，这类剪式顶升结构是随车工具包内的核心配置，主要用于乘用车更换轮胎、底盘临时检修时的刚性支撑作业，区别于液压类顶升设备，它完全依靠机械螺纹传动实现载荷升降，不存在液压油泄漏、密封件老化失效的风险，在低温、高海拔等极端户外环境下的可靠性表现更稳定。从结构设计逻辑来看，整套装置采用对称菱形连杆布局，上下两个支撑端分别设置了防滑接触结构，底部支撑脚做了加宽平面处理，接触地面时可分散压强，避免在松软铺装路面出现下陷问题；顶部承托座设置了弧形定位槽，刚好卡入车辆底盘指定的顶升支撑筋位，防止作业过程中出现滑脱偏移。核心传动部分采用梯形丝杠副，配合端部的摇柄接口，操作人员使用配套撬杆或者随车扳手即可转动丝杠，

　　通过丝杠的轴向拉动改变菱形连杆的夹角，进而实现整体高度的升降，梯形螺纹具备自锁特性，当顶升到位停止转动摇柄时，整套机构可自动锁止当前高度，无需额外设置锁止销即可承载额定载荷，避免作业过程中出现意外回落。设计过程中对连杆铰接点做了重点强化，所有铰接销轴都采用了过盈配合加防脱卡簧的结构，反复升降过程中不会出现销轴窜动脱落的问题，连杆主体采用冲压成型的槽型截面，在控制整体重量的前提下保证了抗弯抗扭强度，整套装置收拢后整体厚度控制在较小范围，可直接放入车辆后备箱的工具槽内，不会占用过多储物空间。从安装边界来看，该装置收拢状态下的最低高度可适配多数家用轿车的底盘离地间隙，无需额外垫高即可伸入底盘下方，

　　最大顶升高度可满足轮胎完全脱离地面的作业需求，顶升过程中两侧连杆的运动轨迹做了干涉校核，全程不会出现零件磕碰、运动卡滞的问题，摇柄的操作位置设置在装置侧方，操作人员作业时可保持在车身侧面的安全区域，避免身体探入车底带来的安全风险。整套结构没有冗余零件，拆解维护仅需冲出铰接销轴即可完成，日常使用仅需定期在丝杠螺纹、铰接点涂抹少量润滑脂即可保证操作顺畅，适合非专业人员在无专业维保设备的户外场景下应急使用，其结构受力路径清晰，载荷从顶部承托座通过四根连杆均匀传递到底部支撑脚，单根连杆承受的载荷经过菱形结构分解后大幅降低，可在较小的自重下实现足够的承载能力。
