漆包线剥线加工专用设备结构设计

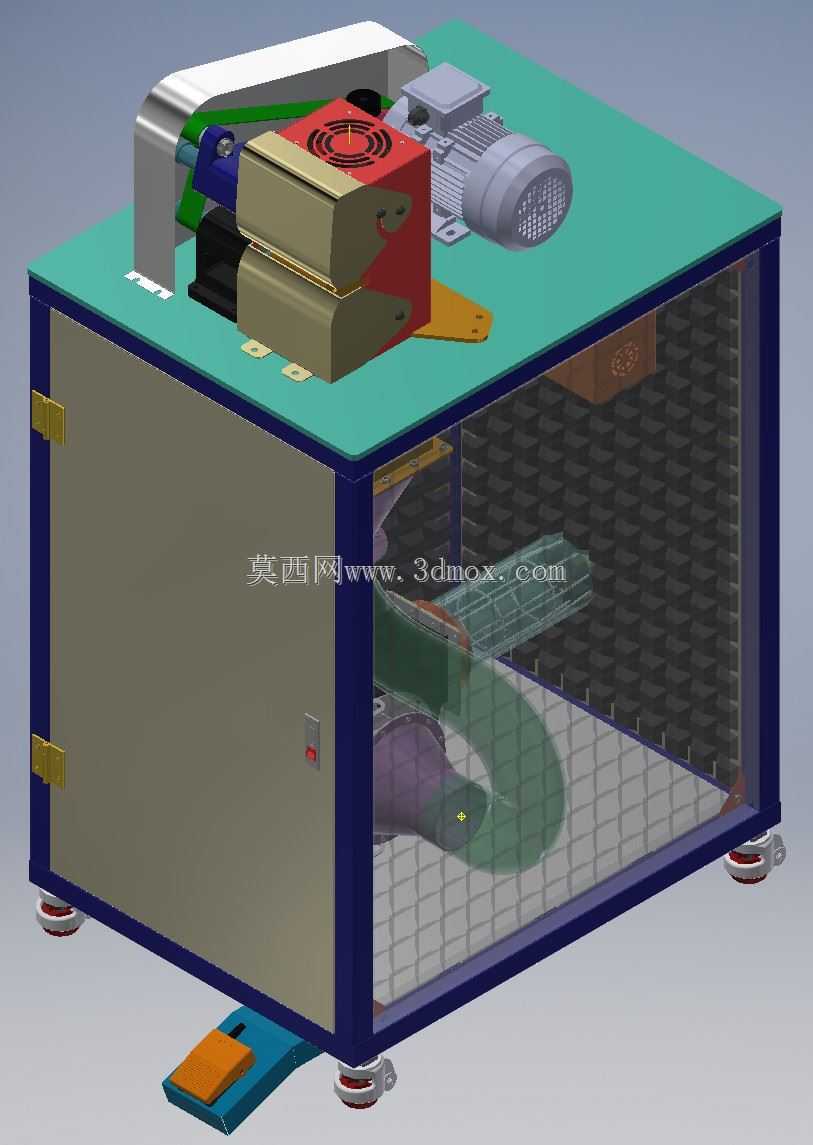

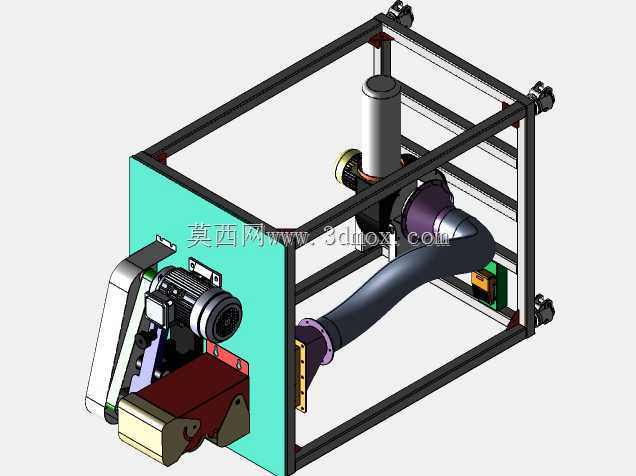

　　在电子元器件、电机绕组、变压器线圈、线束加工等生产场景中，漆包线的端头绝缘层去除是绕线、焊接工序前必不可少的前置环节，传统手工刮除漆皮的方式不仅效率低下，还容易出现刮伤铜芯、漆皮残留、剥线长度不一致等问题，直接影响后续焊接质量与电气连接可靠性，这款漆包线剥线设备正是针对这类加工痛点开发的专用加工装置。从结构布局来看，设备采用铝型材搭建的框架式主体，框架型材选用标准工业铝型材，通过角码与螺栓拼接成型，既保证了整体结构的刚性，也方便后期根据产线需求调整安装位置、拓展附加功能模块，框架底部预留了脚轮安装位与固定地脚的安装孔，既可以在车间内灵活转场移动，也可以在固定工位锁止后保证运行稳定性，整体安装边界控制在小型台式设备范畴，

　　不需要额外浇筑设备基础，直接放置在标准工业工作台面上即可完成部署，适配多数中小型电子加工车间的工位布局。设备的核心执行单元集中在框架前部的操作侧，包含送线定位机构、剥线执行机构与驱动组件，送线定位机构设置有可调式限位槽，可根据不同线径的漆包线调整导向间隙，避免线材送进过程中出现偏斜，保证剥线位置的精度；剥线执行机构采用硬质合金剥线刀组配合柔性压紧结构，刀头的切入深度可通过侧方的调节旋钮进行微调，能够在完全切断漆包层的同时避免损伤内部铜导体，针对不同耐热等级、不同厚度漆层的漆包线，都可以通过参数调整适配加工需求，不会出现铜丝刮毛、断芯的问题。驱动部分采用减速电机搭配同步带传动的结构，将动力传递到送线辊与刀组动作端，传动路径短、

　　传动效率高，运行过程中噪音控制在工业车间允许的范围内，设备侧方的青色封板将传动组件与电气接线部分完全封闭，既可以避免加工过程中产生的漆皮碎屑进入传动间隙造成卡滞，也能防止操作人员误触运动部件，满足车间设备的安全防护要求。设备框架内部预留了除尘管道的安装接口，可外接车间集中除尘系统，剥线过程中产生的细碎漆皮会通过管道负压直接吸走，不会散落在工位周边，保持加工区域的整洁，也避免漆皮碎屑漂浮被操作人员吸入。从设计思路上，这款设备没有采用复杂的多轴数控结构，而是针对漆包线剥线这一单一工序做了结构优化，将常用的剥线长度、线径范围对应的调节位置做了刻度标识，操作人员不需要经过长时间培训即可快速上手，换型调整时间短，

　　适配多品种小批量的线束加工场景，也可以集成到全自动绕线生产线中作为在线剥线工位使用，通过侧方的安装法兰即可与其他产线模块对接，不需要对主体结构做大幅改动。设备的电气控制元件集中安装在框架内侧的电气安装板上，布线沿型材内置槽走线，外部没有明露的电线，避免长期使用过程中线缆被剐蹭破损，控制按钮设置在操作侧的易触及位置，可单手完成启动、停止、急停操作，符合人机工程学的设计要求。在实际使用场景中，这款设备可覆盖0.1mm到2.5mm线径范围的漆包线剥线加工，剥线长度可在2mm到20mm范围内自由调整，相比传统手工剥线，加工一致性大幅提升，端头的漆皮残留率可控制在极低水平，能够直接适配后续的搪锡、焊接工序，不需要二次返工处理，对于电机生产、变压器制造、家电线束加工等行业的中小批量生产场景，能够有效降低人工操作强度，提升工序加工效率。设备的易损件主要为剥线刀头，刀头采用快拆式安装结构，不需要专用工具即可完成更换，日常维护仅需要定期清理导向槽内的碎屑、检查传动带的张紧度即可，维护成本低，适合车间长期连续使用。
