22mm外径法兰式滑环集电环结构

　　在需要持续旋转同时传输功率电流与控制信号的机电设备场景中，导电滑环是解决绕线问题的核心功能部件，这款外径22mm的法兰式滑环，就是针对紧凑型安装空间设计的小型导电传输部件。从实际应用场景来看，这类小尺寸滑环常被用在小型转台、自动化设备旋转工位、小型云台、医疗检测设备的旋转端、包装机械的旋转执行机构上，这些场景普遍安装空间局促，对部件的径向尺寸有严格限制，同时要求旋转过程中信号传输无卡顿、电流传输稳定，不能出现接触不良导致的信号丢包或者电流跳变问题。

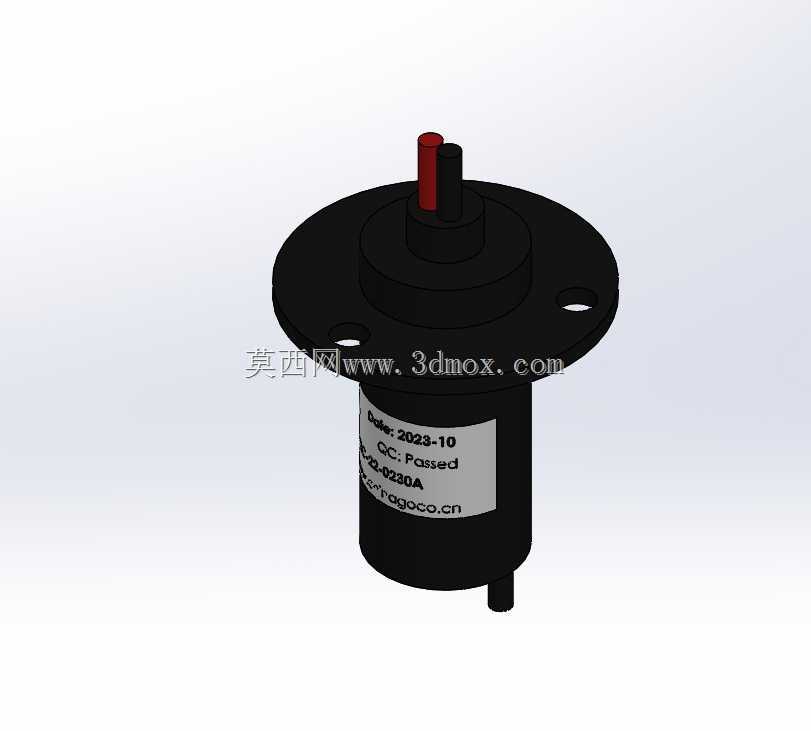

　　从结构设计思路来看，这款滑环采用顶部法兰安装的固定方式，法兰盘上预留两个对称的安装孔，安装时可以通过螺栓直接将滑环定子部分固定在设备的静止机架上，转子部分随设备的旋转轴同步转动，这种安装方式不需要额外设计复杂的定位工装，安装对位简单，能有效控制装配公差。整体径向尺寸控制在22mm，轴向长度紧凑，不会占用过多的设备内部空间，对于内部布局紧张的小型设备来说，能大幅降低结构设计的排布难度。转子输出端采用双轴芯设计，红色标识的轴端与黑色轴端区分不同的通路，方便装配时快速对位接线，避免接线错误导致的通路接反问题。

　　功能特性上，这款滑环采用贵金属接触材料，接触电阻波动小，在连续旋转工况下能保持稳定的接触性能，既可以传输小功率的动力电流，也可以传输低频控制信号，满足多数小型旋转设备的电传输需求。外壳采用硬质绝缘工程材料，具备足够的结构强度，同时能实现通路之间、通路与外壳之间的绝缘防护，避免出现短路风险。外壳侧面预留的标签区域，可以标注通路定义、型号参数，方便后期设备维护时快速识别部件信息，底部出线的设计能让线缆顺着设备内壁排布，不会在旋转过程中出现线缆缠绕剐蹭的问题。

　　在安装边界设计上，法兰盘的外径大于主体筒体直径，安装时法兰面与设备安装面贴合，能承受一定的轴向载荷，保证旋转过程中定子部分不会出现移位。转子轴的伸出长度经过匹配设计，既可以通过顶丝与设备旋转轴固定，也可以通过联轴器连接，适配不同的连接需求。设计时需要注意，滑环的安装同轴度需要控制在合理公差范围内，避免偏心旋转导致的接触件异常磨损，缩短滑环的使用寿命；同时安装时要预留足够的线缆弯折空间，避免出线位置的线缆被过度弯折导致线芯断裂。

　　从实际选型角度来说，这类小尺寸滑环的通路数、额定电流、额定电压都可以根据实际设备需求匹配，建模时需要重点关注法兰安装孔的位置度、转子轴与定子筒体的同轴度、各通路之间的绝缘间隙，这些参数直接影响滑环的实际装配性能与使用可靠性。在三维建模过程中，需要还原滑环的外形细节，包括法兰的安装孔位、轴端的标识区分、外壳的标签区域、底部出线位置，确保装配到整体设备模型中时，不会出现干涉问题，同时能准确模拟实际安装后的空间占用情况，为设备的整体结构布局提供准确的参考。这类滑环作为旋转导电的基础部件，其结构可靠性直接影响整台设备的运行稳定性，设计时既要控制外形尺寸满足紧凑安装需求，也要保证内部接触结构的稳定性，兼顾尺寸与性能的平衡。
