牛顿摇篮碰撞演示装置结构设计

　　这款牛顿摇篮碰撞演示装置，核心应用场景覆盖中学物理力学教学实验室、高校力学演示展厅、科普场馆互动体验区，也可作为工业产品展厅中力学原理可视化的展示摆件，帮助受众直观理解动量守恒、能量传递的经典力学规律。装置实际用途聚焦于具象化演示弹性碰撞过程中的动量与能量传递规律，替代传统的纸面公式讲解，让抽象的力学概念通过可观测的摆球运动过程直接呈现，降低力学原理的理解门槛，同时也可作为桌面级的力学原理验证载体，供结构设计从业者验证小跨度摆体的运动干涉、碰撞接触应力分布等基础设计逻辑。

　　从功能特性来看，装置采用等质量刚性摆球阵列布局，摆球选用高密度金属材质加工，保证碰撞过程中的能量传递效率，尽可能降低非弹性碰撞带来的能量损耗，让摆球的往复碰撞运动能够维持足够的演示时长；摆线采用低形变的高强度柔性线材，每一组摆线的悬挂点经过精准定位，保证所有摆球的摆动中心处于同一水平高度，摆球静止时相邻球面刚好保持无间隙接触，避免出现摆球错位、碰撞点偏移导致的运动轨迹紊乱问题；底座采用厚重的硬质平板结构，底部预留防滑垫安装槽位，通过增加整体自重与接触面摩擦力，抵消摆球往复运动过程中产生的微小振动，避免装置在演示过程中出现位移、晃动，保证摆球运动轨迹的稳定性。

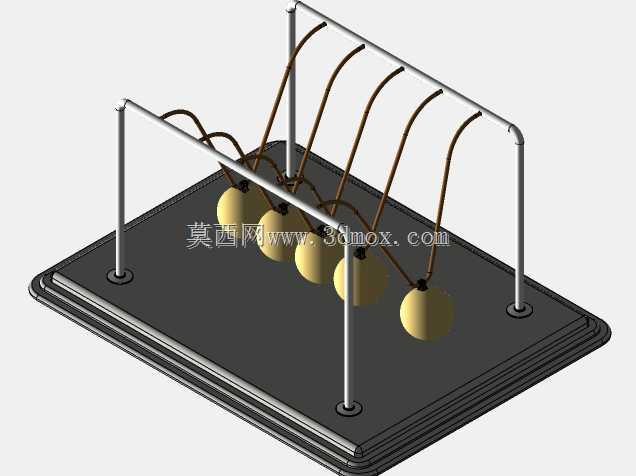

　　设计思路上，首先确定摆球的直径参数，结合桌面级演示装置的常规使用场景，摆球直径控制在20-30mm区间，既保证单球有足够的质量维持碰撞运动的稳定性，又不会让整体装置尺寸过大占用过多桌面空间；摆线长度统一设定为摆球直径的5-6倍，保证摆球的摆动周期处于合理区间，既不会因为摆长过短导致摆动频率过快难以观测碰撞过程，也不会因为摆长过长导致整体装置高度过高，提升放置的稳定性。悬挂支架采用双侧立式支撑结构，支架顶部的横梁上加工等间距的摆线固定孔位，孔位间距与摆球直径严格匹配，保证每根摆线的悬挂点处于同一水平线，相邻摆线的间距刚好让摆球自然下垂时球面贴合无挤压；支架与底座之间采用嵌入式连接结构，支架立柱底部设计定位凸台，底座对应位置加工定位凹槽，装配时凸台嵌入凹槽后通过紧固件锁死，避免支架在长期使用过程中出现倾斜、偏移，保证摆线悬挂角度的一致性。

　　安装边界方面，装置整体底座的长宽尺寸控制在180mm*120mm区间，整体高度控制在200mm以内，放置时仅需要占用桌面极小的平整区域，不需要额外的固定安装工序，直接放置在平整台面上即可正常使用；摆球的最大摆动幅度设计为单侧抬升不超过45度，对应的水平摆动边界不超出底座的长宽范围，避免摆球摆动过程中碰撞到周边放置的其他物品，同时摆线的固定结构采用可调节设计，后期如果出现摆线拉伸变长、摆球高度不一致的情况，可以通过顶部的固定旋钮微调摆线长度，重新校准所有摆球的接触位置，不需要整体拆解装置即可完成维护。在结构细节处理上，摆球的悬挂点设计在球心的正上方位置，保证摆球摆动过程中不会出现自旋，碰撞时的接触点始终处于球心连线上，避免因为摆球自旋导致碰撞力方向偏移，影响演示效果；所有金属结构件的边缘都做倒圆角处理，避免尖锐边角划伤使用者，适配教学场景下的安全使用要求；摆球表面做抛光处理，降低空气阻力对摆动过程的影响，同时提升装置的外观质感。
