可摆动式旋转支撑轴承结构设计

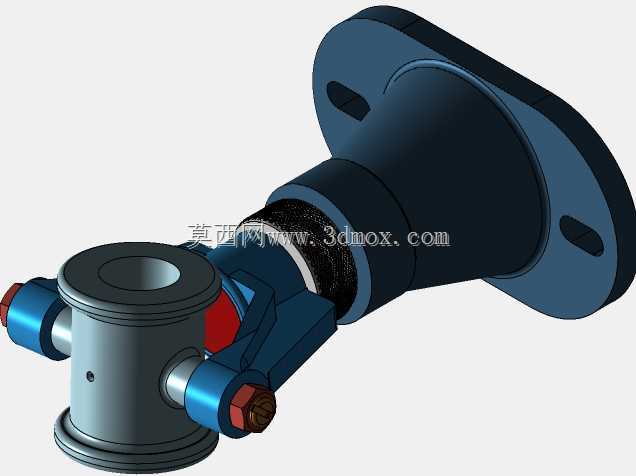

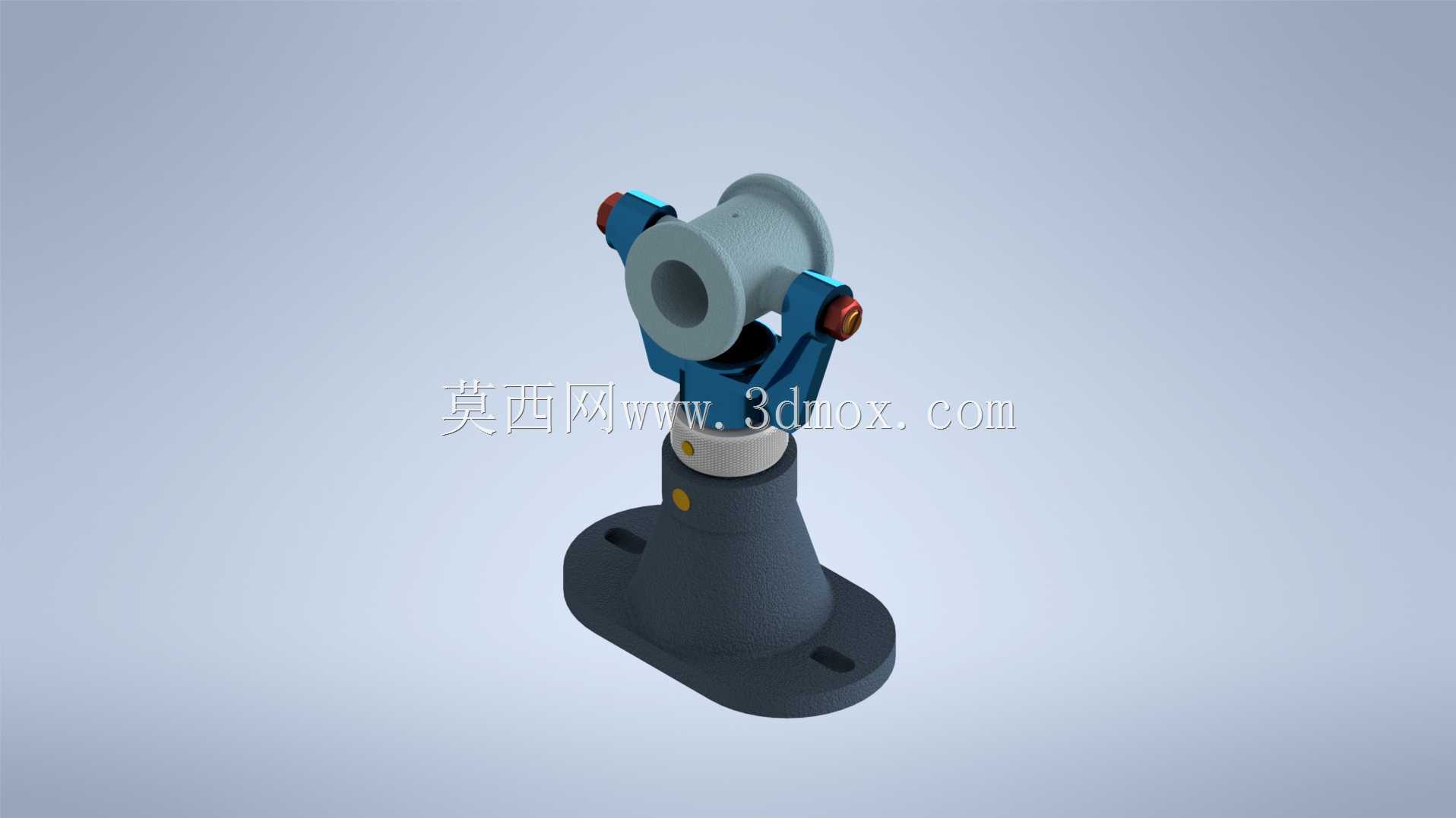

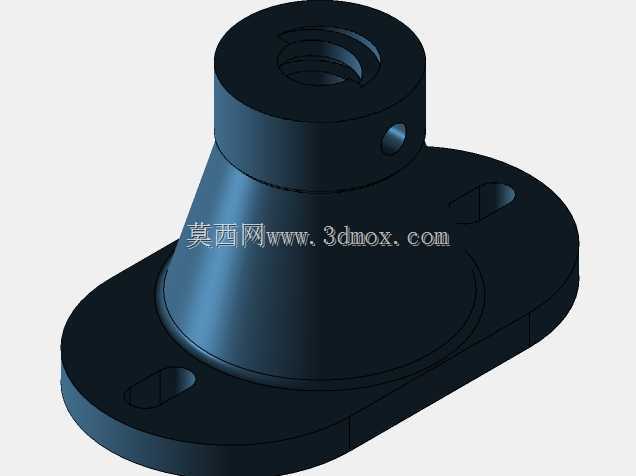

　　这类带铰接摆动功能的旋转轴承，常应用在需要同时实现回转运动与小角度角度补偿的机械工位中，比如机床辅助工装的角度调整支座、轻工输送线的换向导向支撑、小型检测设备的探头摆动基座等场景，区别于常规只能实现同轴回转的标准轴承，该结构整合了固定端安装、回转支撑、角度摆动三个核心功能，不需要额外搭配铰接支座就能完成两个自由度的运动承载。从结构设计逻辑来看，底部带安装孔的法兰支座是整个部件的承载基础，支座内部集成了回转副的支撑段，保证上部支架可以绕垂直轴线做360度连续回转，支座与上部摆动架之间设置了轴向定位结构，避免回转过程中出现轴向窜动，同时预留了润滑脂填充腔，能在长期运转时减少回转面的磨损。

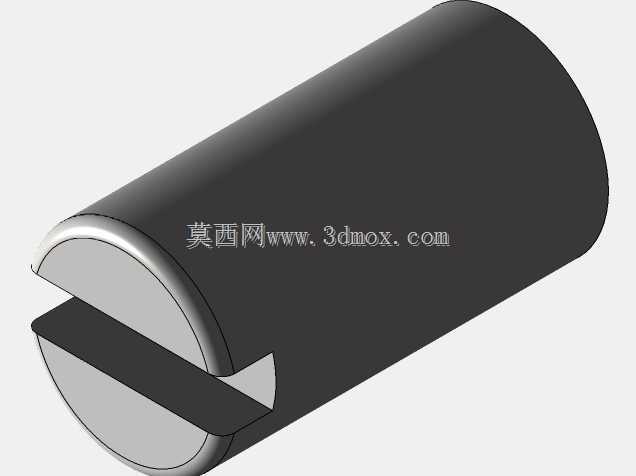

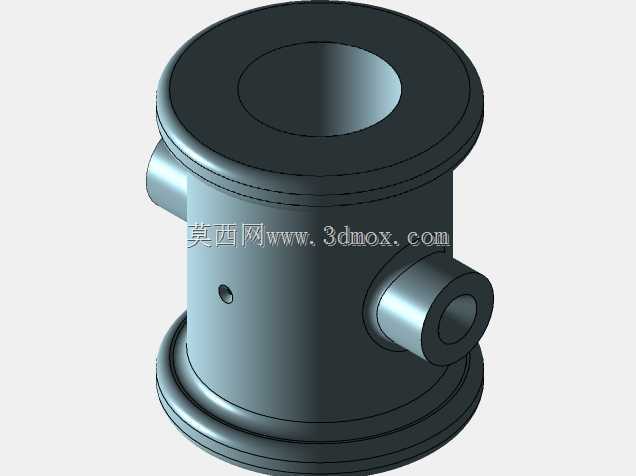

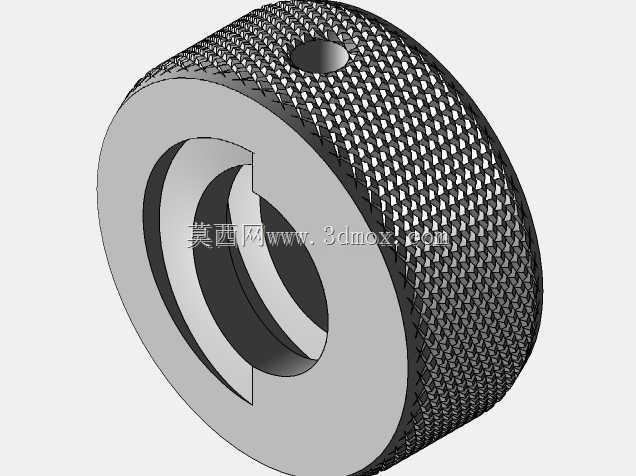

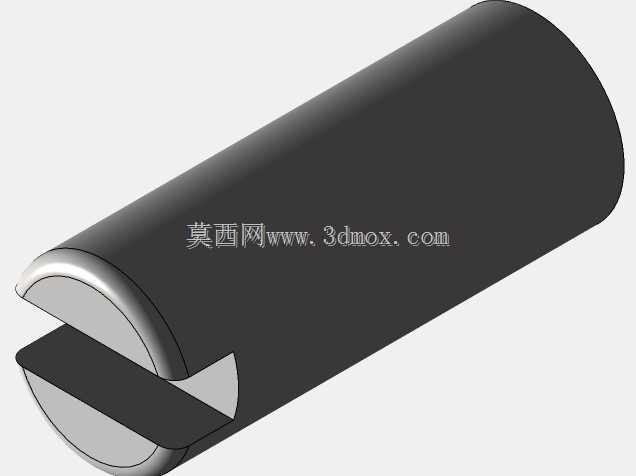

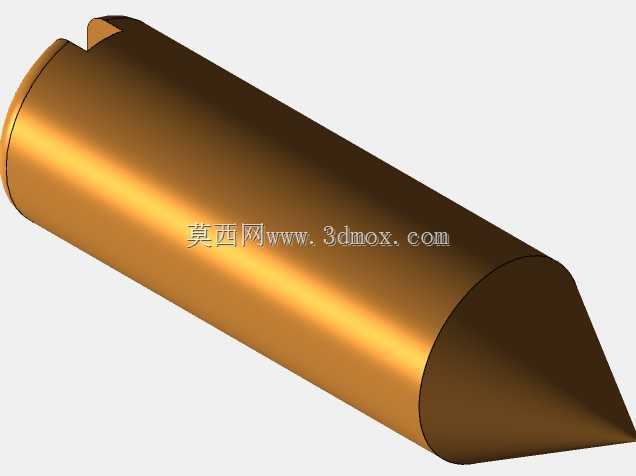

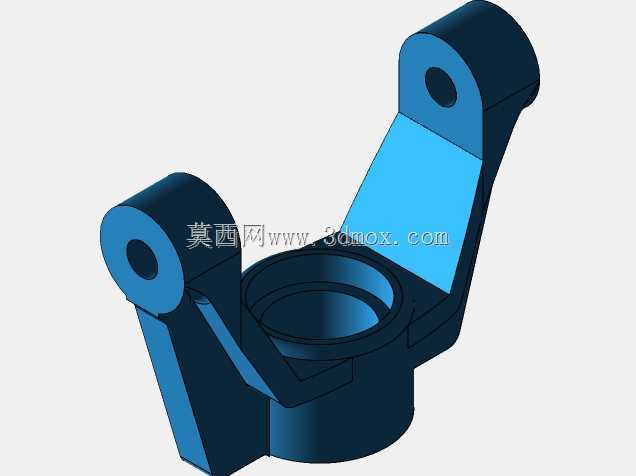

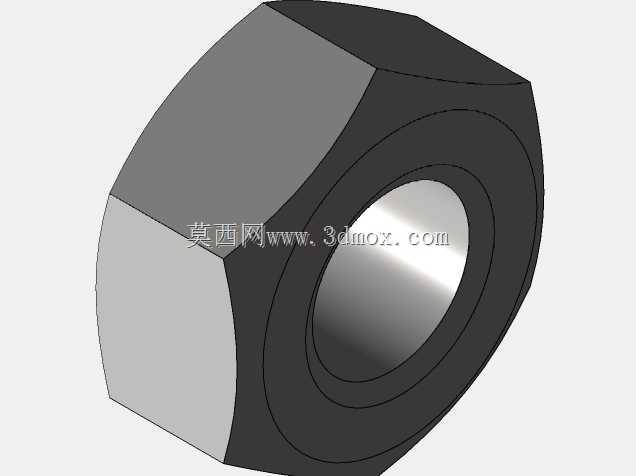

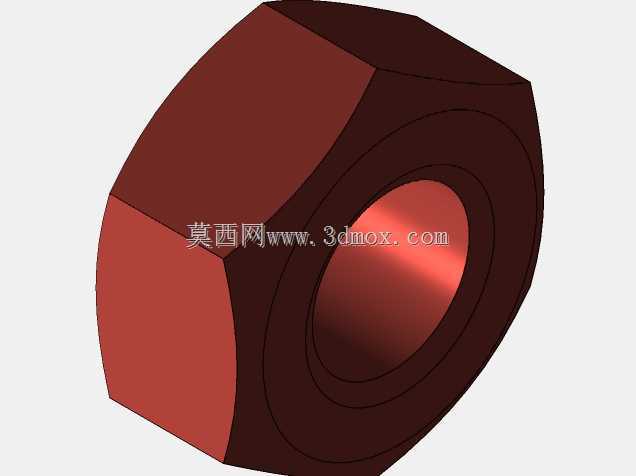

　　上部的U型摆动支架通过两侧的铰接轴与中间的轴套座连接，铰接轴处设置了耐磨衬套与轴向锁紧端盖，既可以让中间的轴套座绕水平铰接轴实现一定角度范围内的摆动，补偿安装面的角度偏差，也能承受径向与轴向的复合载荷，中间的轴套内孔是核心的安装配合面，用来穿装需要被支撑的回转轴类零件，内孔的加工精度直接决定了被支撑轴的回转同轴度。安装边界方面，底部法兰为带两个安装沉孔的椭圆形结构，安装时不需要过大的操作空间，两个沉孔的中心距适配常规的工装台T型槽间距，可以直接通过螺栓固定在型材机架或者机床工作台面上，整体垂直高度控制在常规工装支座的常用尺寸区间，不会过多占用设备的垂直安装空间，上部铰接轴的轴线与底部回转轴线垂直相交，

　　保证摆动过程中被支撑轴的回转中心不会出现过大的位置偏移。在实际选型应用时，这类结构适合用在载荷不大、需要角度补偿的中低速回转场景，比如小型工件的焊接变位辅助支撑、喷涂线的工件角度调整支座，设计时铰接轴的锁紧力矩可以根据实际使用需求调整，既可以让摆动段保持自由随动状态，也可以通过锁紧端盖的预紧力固定摆动角度，适配不同的工位需求，整个结构没有采用复杂的异形零件，大部分部件都可以通过常规的车削、铣削工艺完成加工，后期维护时只需要定期更换铰接处与回转处的耐磨衬套即可，不需要整体更换部件，能有效降低设备的维护成本。
