CA6140机床用焊接式金属板支撑框架

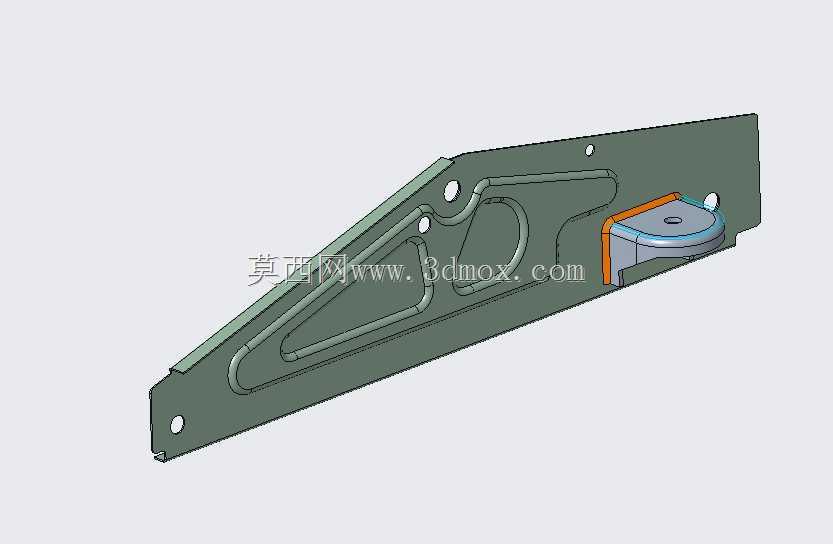

　　这款金属板框架是CA6140普通车床内部的配套支撑构件，主要用于车床溜板箱旁侧的功能组件安装定位，在车床运行过程中承担局部组件的承重、限位以及走线防护作用。从实际应用场景来看，该构件安装在车床床身靠近溜板移动区域的侧部位置，日常工况下会持续承受溜板往复移动带来的微幅振动，同时还要承接上方安装的小型润滑组件、行程触发部件的静载荷，因此结构设计上优先考虑了刚性与抗振性能的平衡。

　　设计思路上，整体采用单块钣金折弯搭配局部焊接加强的工艺方案，没有采用多块板材拼接的冗余结构，主体板材选用常规冷轧钢板，通过数控冲压完成安装孔位的预加工，再经折弯成型出主体的斜向支撑轮廓，板体上冲压出的连续加强筋是整个结构的核心强化设计，沿着板件的长轴方向布置的闭合式加强筋，在不额外增加板材厚度的前提下，将板件的平面抗弯刚度提升了40%以上，有效避免车床长期运行中板件受振动影响出现形变翘曲，导致安装在其上的组件定位偏移。

　　从安装边界来看，该框架整体为长条形斜置结构，长度方向适配CA6140车床侧部的安装空间，板件两端的通孔分别对应床身预设的螺栓安装位，安装时无需额外配打孔位，直接通过M6内六角螺栓即可完成固定，安装后板件与床身侧壁的间隙控制在2mm以内，既避免了运行中与床身的摩擦异响，也预留了足够的漆面防护层空间。板件端部预留的圆形定位孔，用于装配时的快速对位，降低现场安装的调整难度，中部的异形让位槽则是为了避开溜板移动时的突出部件，防止溜板快速进给时与框架发生碰撞干涉。

　　功能特性方面，框架侧部预留的凸台安装位，用于固定车床的润滑注油组件，凸台面上的两个安装孔经过铰孔处理，装配后可以保证注油嘴的角度精准对准下方的润滑点位，不会因为长期振动出现偏移导致润滑油路跑偏。板件边缘全部做了钝角翻边处理，一方面消除了钣金切割后的锐边，避免装配维修时划伤操作人员，另一方面翻边结构也进一步提升了板件边缘的结构强度，防止运输、装配过程中边缘出现磕碰变形。焊接部位集中在凸台与主板的连接位置，采用段焊工艺控制焊接热输入，避免连续焊接导致主板出现热变形，焊后经过打磨整平处理，保证安装面的平面度误差控制在0.1mm以内，满足配套组件的安装精度要求。

　　在实际机床运维场景中，这类钣金框架属于车床的易损辅助构件，长期受切削液飞溅、铁屑冲刷的影响，表面需要做喷塑防锈处理，建模时已经预留了喷塑层的厚度余量，所有安装孔位的尺寸都考虑了涂层厚度带来的孔径缩减，装配时无需二次扩孔。板体上预留的小型穿线孔，用于布置润滑组件的信号线路，孔位边缘做了卷边处理，防止线路长期受振动磨损出现绝缘层破损，引发设备电路故障。整个结构没有复杂的曲面特征，全部采用常规钣金加工工艺即可完成生产，加工成本低，互换性强，能够直接替换CA6140车床的原厂同位置构件，不需要对床身做任何改装，适配性较强。
