CA6140车床配套手动上下料托盘结构

　　在普通卧式车床的单件、小批量加工场景中，手动托盘是衔接操作者与机床加工工位的核心辅助承载部件，这款适配CA6140车床的手动托盘，主要用于轴类、盘类中小型待加工工件、已加工工件的临时承载与近距离转运，替代传统的木质或简易金属托板，解决加工过程中工件摆放杂乱、取放路径不顺、磕碰已加工表面的常见问题。从实际车间使用场景来看，该托盘安装在车床主轴箱侧方的操作位旁，操作者完成工件装夹前，可将待加工的棒料、法兰盘坯件有序放置在托盘承载面上，加工完成拆卸下的工件也可临时放置在托盘的对应区域，避免工件直接接触地面或机床导轨面造成的精度损伤，尤其适配CA6140车床加工长度500mm以内、单重15kg以下工件的手动上下料作业，在职业院校机加工实训车间、小型机械加工门市的日常生产中适配性极强。

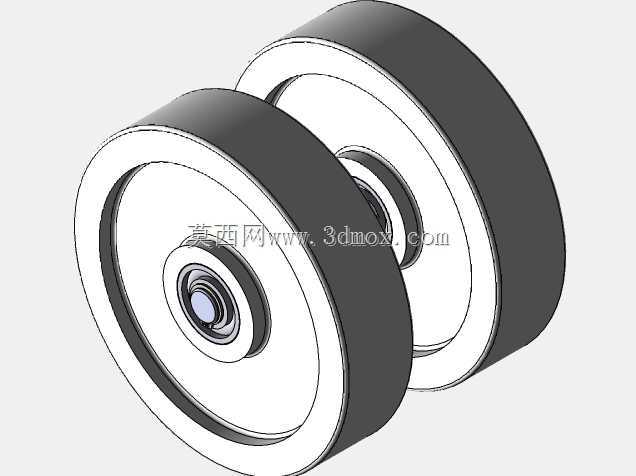

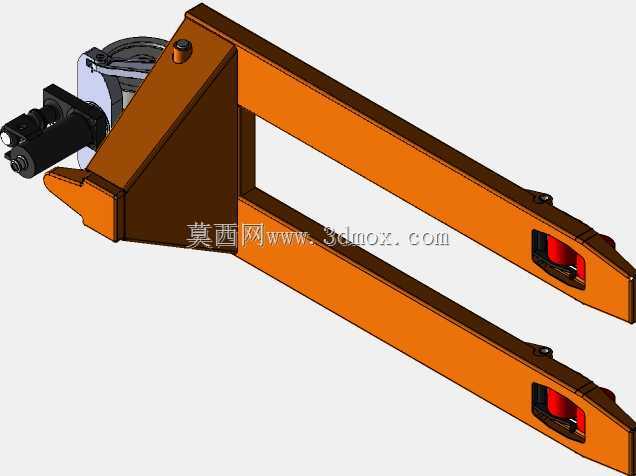

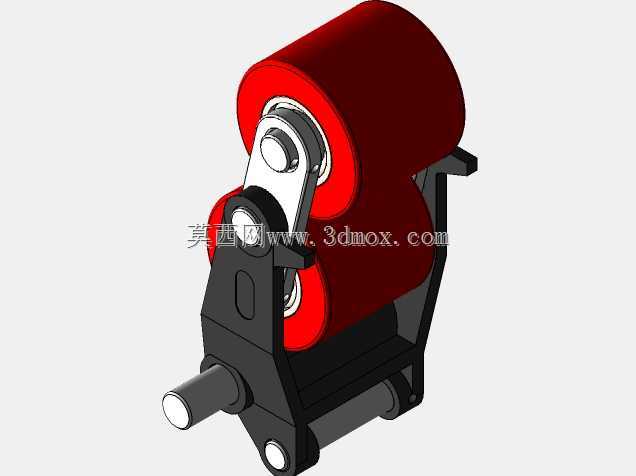

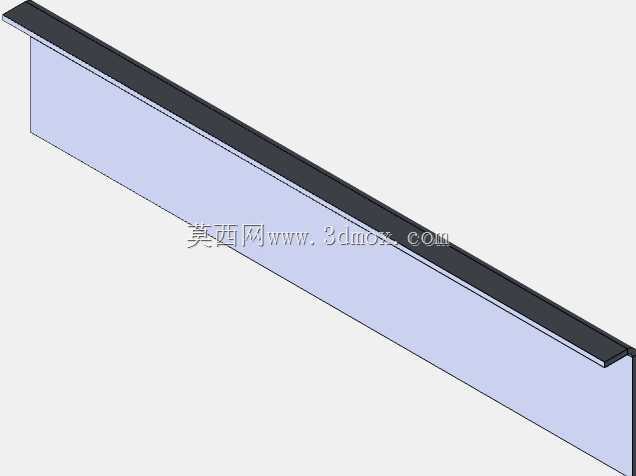

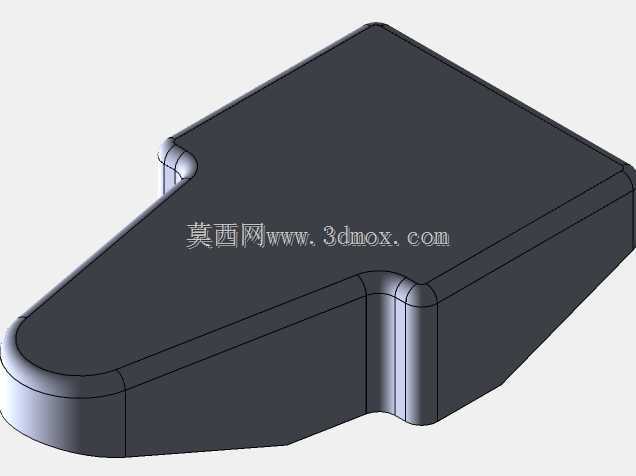

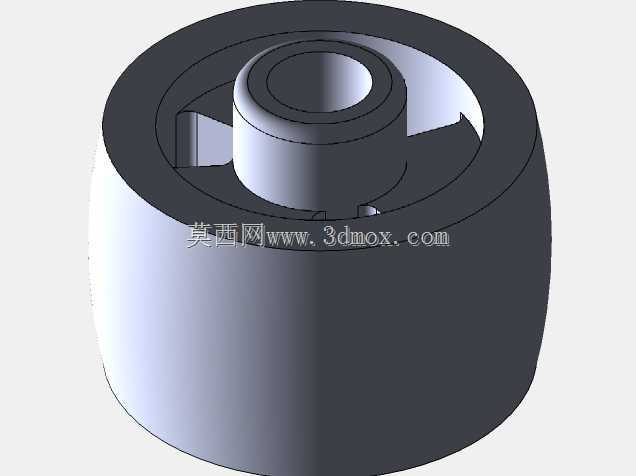

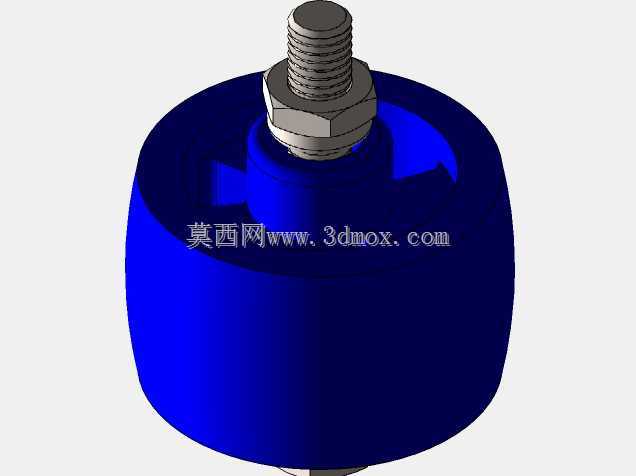

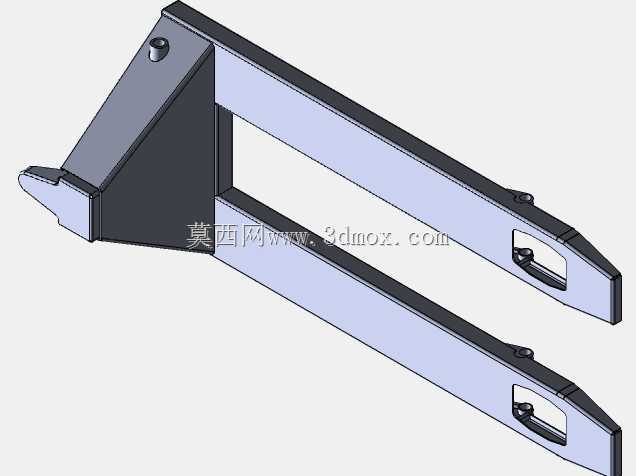

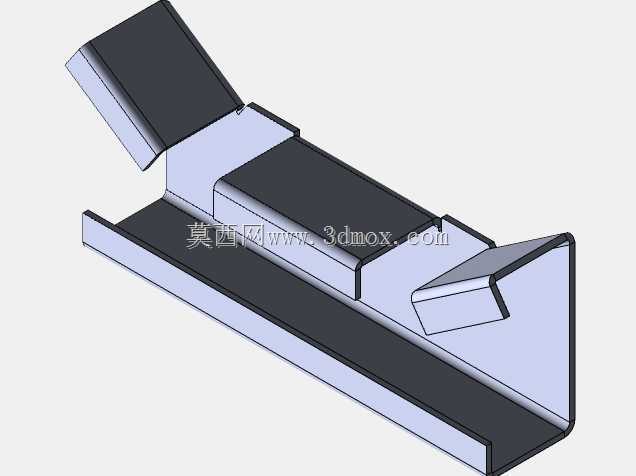

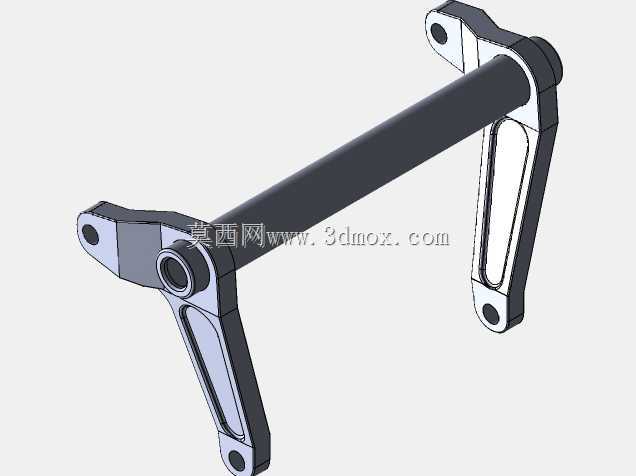

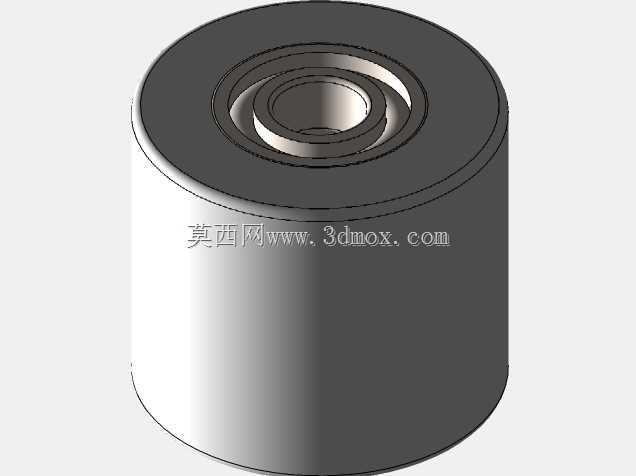

　　从功能特性来看，这款手动托盘采用双悬臂式承载结构，主体承载梁为箱型焊接结构，两根平行的橙色承载臂形成开放式的承载空间，前端的楔形导向结构方便工件顺着臂面滑入放置位，臂身内嵌的红色缓冲垫块采用聚氨酯材质，硬度控制在邵氏60-70度，既能避免金属工件直接磕碰臂体造成漆面脱落或工件变形，也能增大接触摩擦力，防止倾斜放置的轴类工件滚落。托盘靠近安装端的位置集成了小型工件收纳位，可放置卡盘扳手、刀架螺丝、垫片等常用装拆工具，减少操作者往返工具柜取放工具的无效动作，安装端的铰接锁紧结构可实现托盘在水平使用位与垂直收纳位的快速切换，不需要使用时可向上翻折贴紧机床床身侧面，不占用车间通行空间，也不会干扰长轴类工件穿入主轴孔的加工操作。

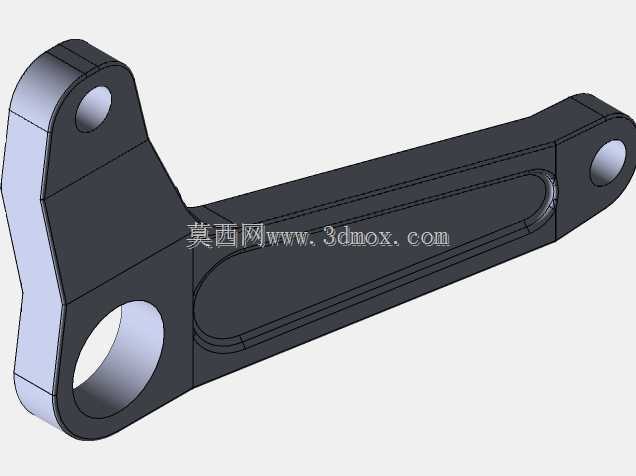

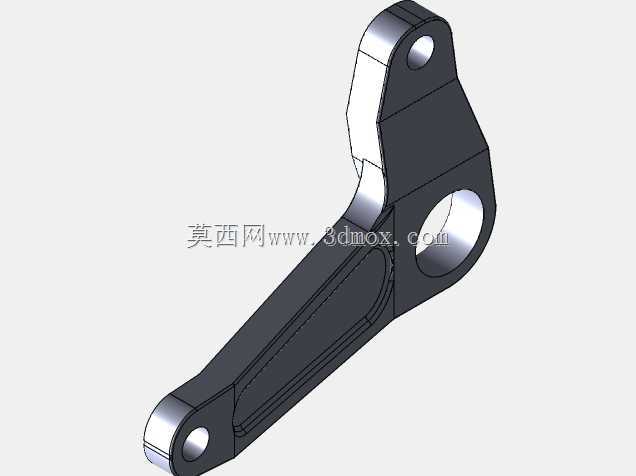

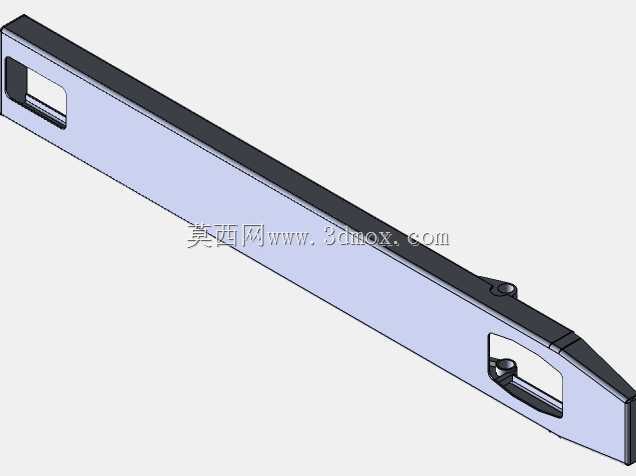

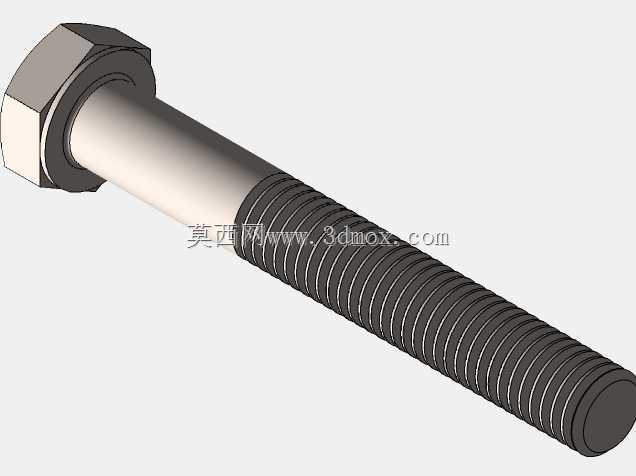

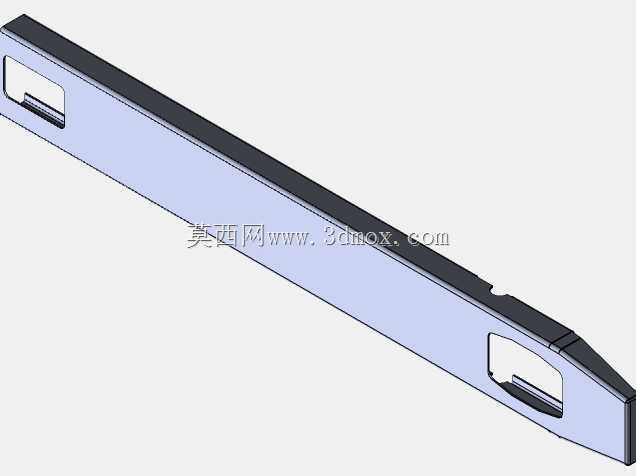

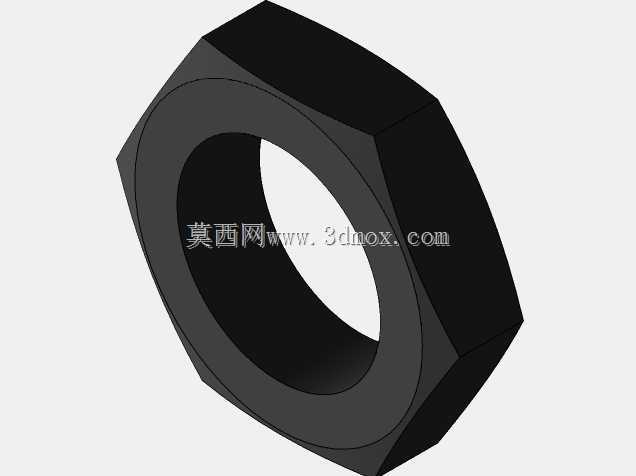

　　设计思路上，这款托盘完全围绕CA6140车床的操作空间边界做适配，首先安装基准选择了车床主轴箱下方的原有安装螺孔，不需要对机床床身做额外钻孔、焊接改造，通过螺栓直接固定即可完成安装，避免破坏机床原有结构精度。承载臂的长度经过反复校核，控制在800mm，伸出后托盘最外端距离机床操作面的距离为350mm，刚好处于操作者站立时的小臂舒适作业半径范围内，取放工件时不需要过度探身，符合人机工程学的操作要求。承载臂的截面高度设计为60mm，在承受额定20kg均布载荷时，臂端最大挠度控制在0.5mm以内，不会因为长期承载出现明显下弯变形，臂身的减重槽设计在保证结构强度的前提下，将整体自重控制在12kg以内，单人即可完成安装与翻折操作。

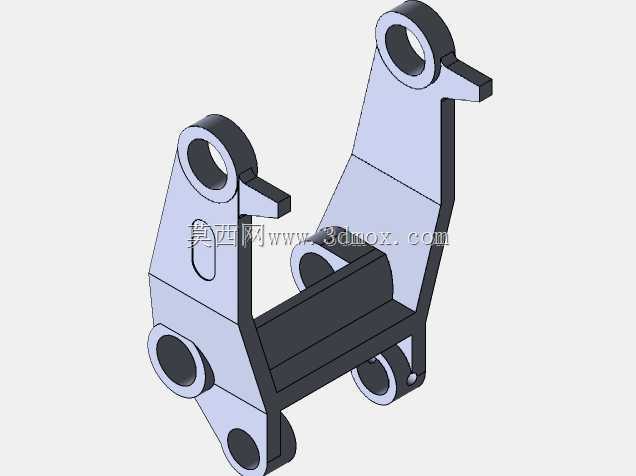

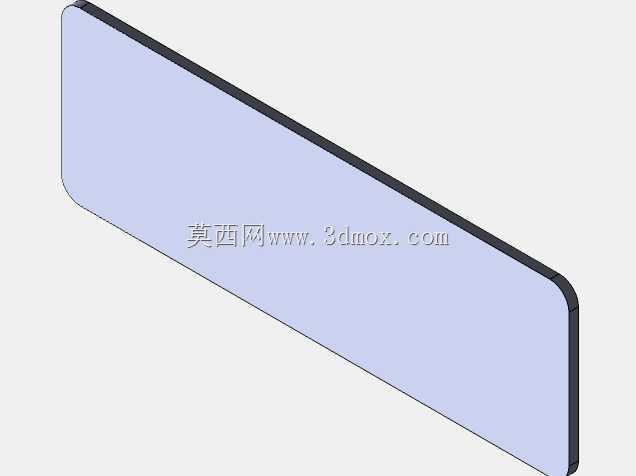

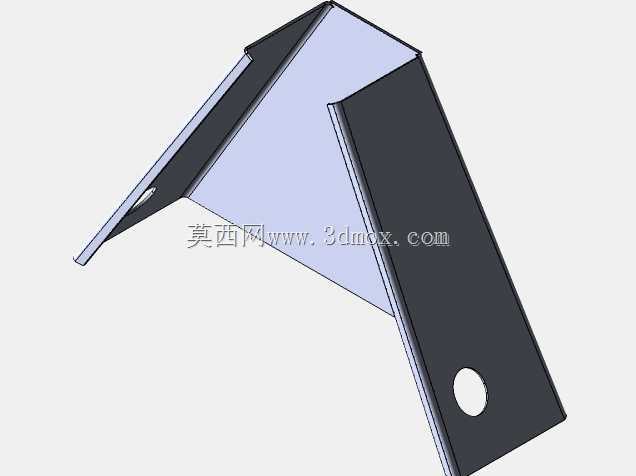

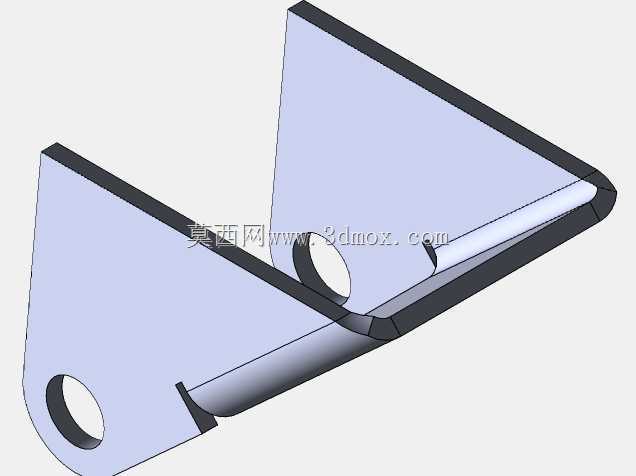

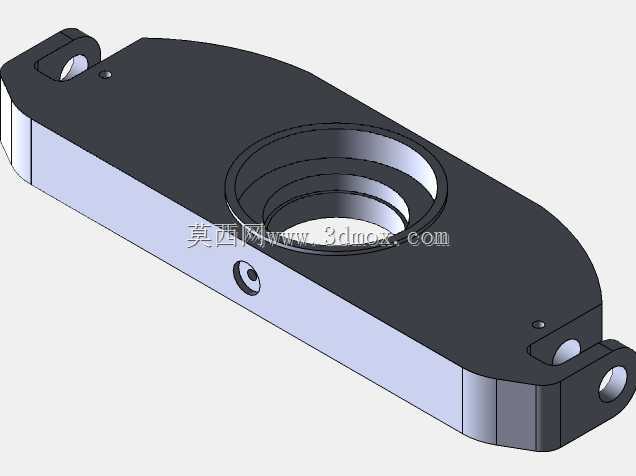

　　安装边界方面，这款托盘的安装座尺寸为120mm×180mm，固定孔位间距与CA6140车床主轴箱侧方的预留安装孔完全匹配，安装完成后托盘承载面距离地面的高度为900mm，与CA6140车床的主轴中心高度差控制在150mm，操作者从托盘取放工件到卡盘位置的动作路径最短，翻折收纳后托盘整体突出床身侧面的尺寸不超过80mm，不会与车床的溜板箱、刀架移动路径产生干涉，即使在溜板箱移动到最靠近主轴箱的极限位置时，两者之间仍保留20mm以上的安全间隙。托盘的所有外露棱角均做了R3-R5mm的圆角倒钝处理，避免操作者取放工件时被锐边划伤，表面采用橘红色喷塑处理，一方面在车间环境中辨识度高，避免人员通行时磕碰，另一方面喷塑层的耐油污、耐切削液腐蚀性能优异，日常清理时只需要用棉纱擦拭即可去除表面的切削液、铁屑残留，维护成本极低。

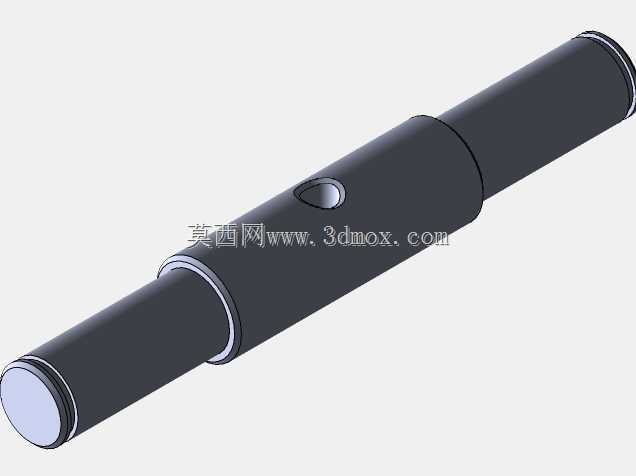

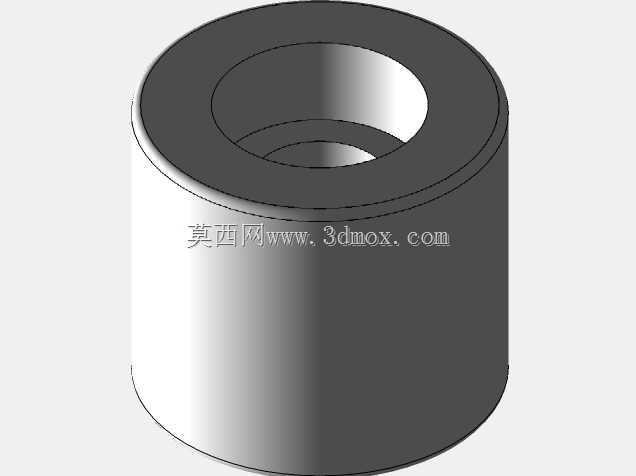

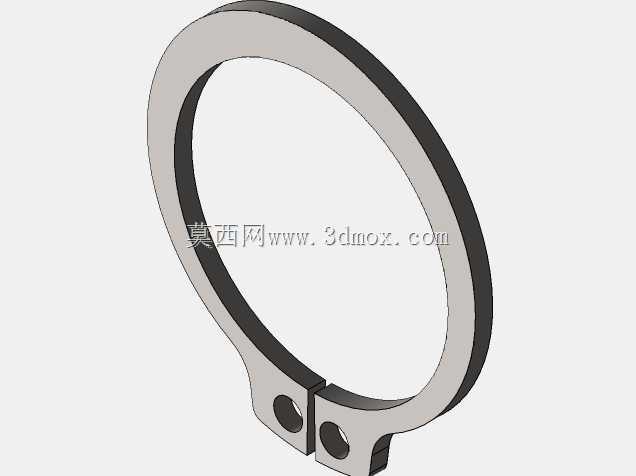

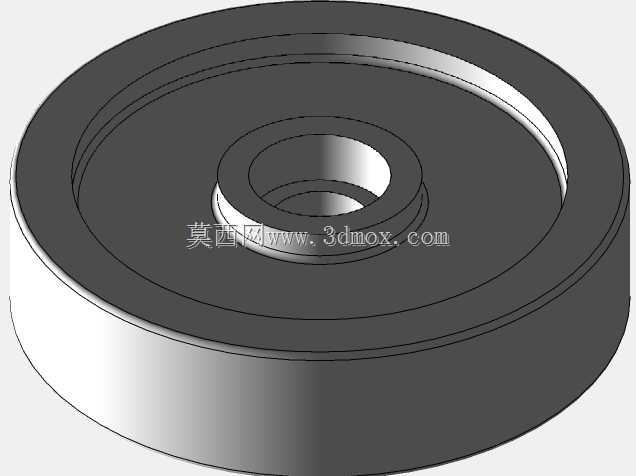

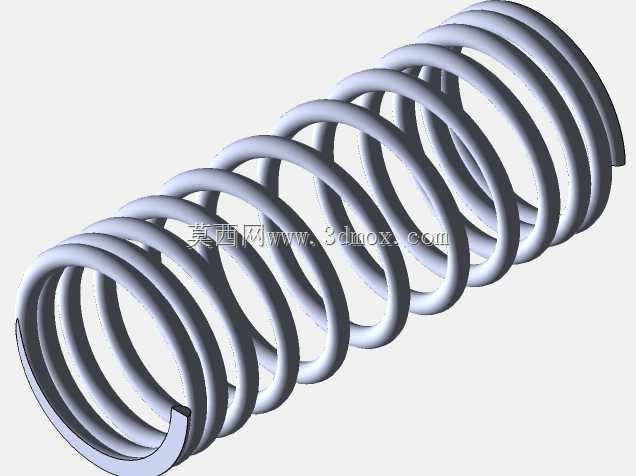

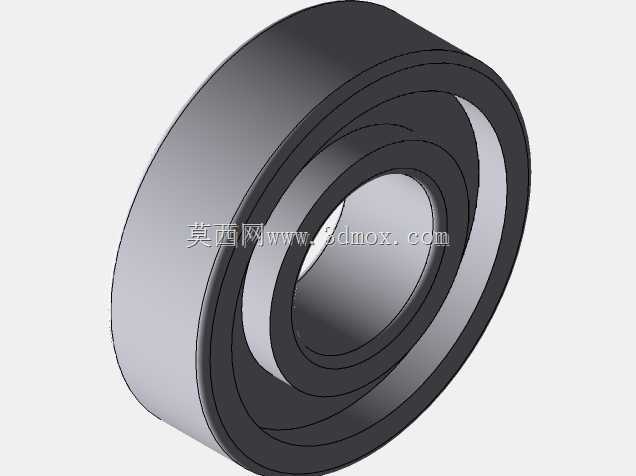

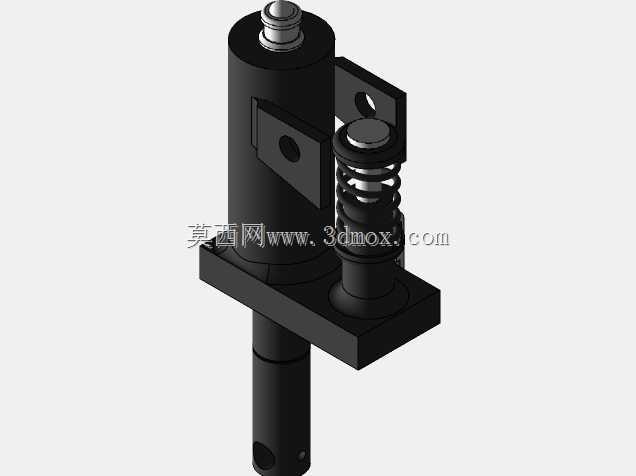

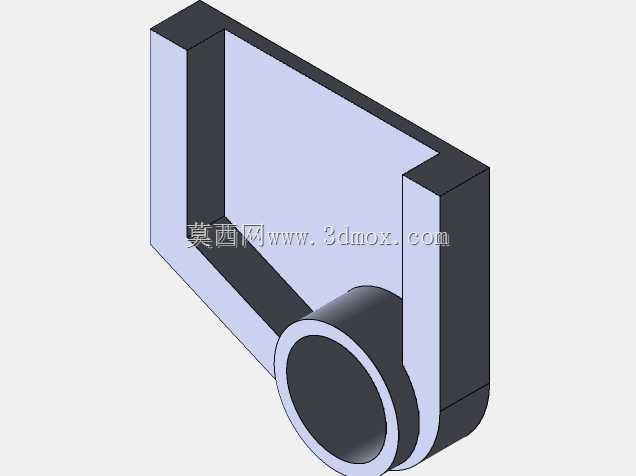

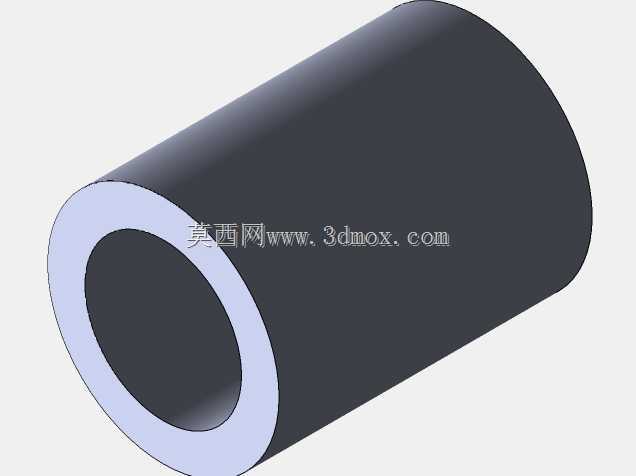

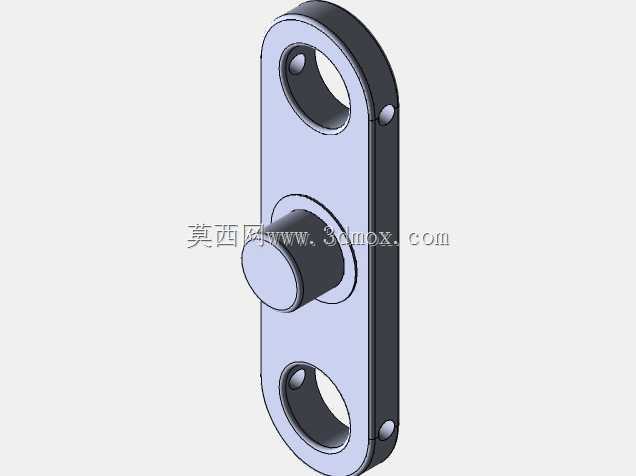

　　从实际使用的细节设计来看，托盘承载臂上的缓冲垫块采用沉头螺丝固定，磨损后可快速拆卸更换，不需要整体更换臂体，安装座的铰接轴处设置了阻尼套，翻折过程中不会出现自由下落的情况，在任意角度都能保持稳定停留，锁紧机构采用弹簧插销结构，切换到使用位或收纳位时插销会自动卡入定位孔，不需要额外手动锁紧，操作便捷性适配车间快节奏的加工需求。针对机加工场景常见的铁屑堆积问题，托盘的承载面设计了1.5°的微小倾斜角度，落在臂面上的细碎铁屑会顺着倾斜面滑落到臂端的落屑缺口，不会在承载面上堆积刮伤工件表面，日常清理铁屑时只需要用毛刷顺着臂面清扫即可，没有清洁死角。
