直列四缸内燃发动机曲柄连杆机构结构

项目分类:发动机 发布时间:2023-11-23 ID:716397
  • 直列四缸内燃发动机曲柄连杆机构结构
  • 直列四缸内燃发动机曲柄连杆机构结构
  • 直列四缸内燃发动机曲柄连杆机构结构
  • 直列四缸内燃发动机曲柄连杆机构结构

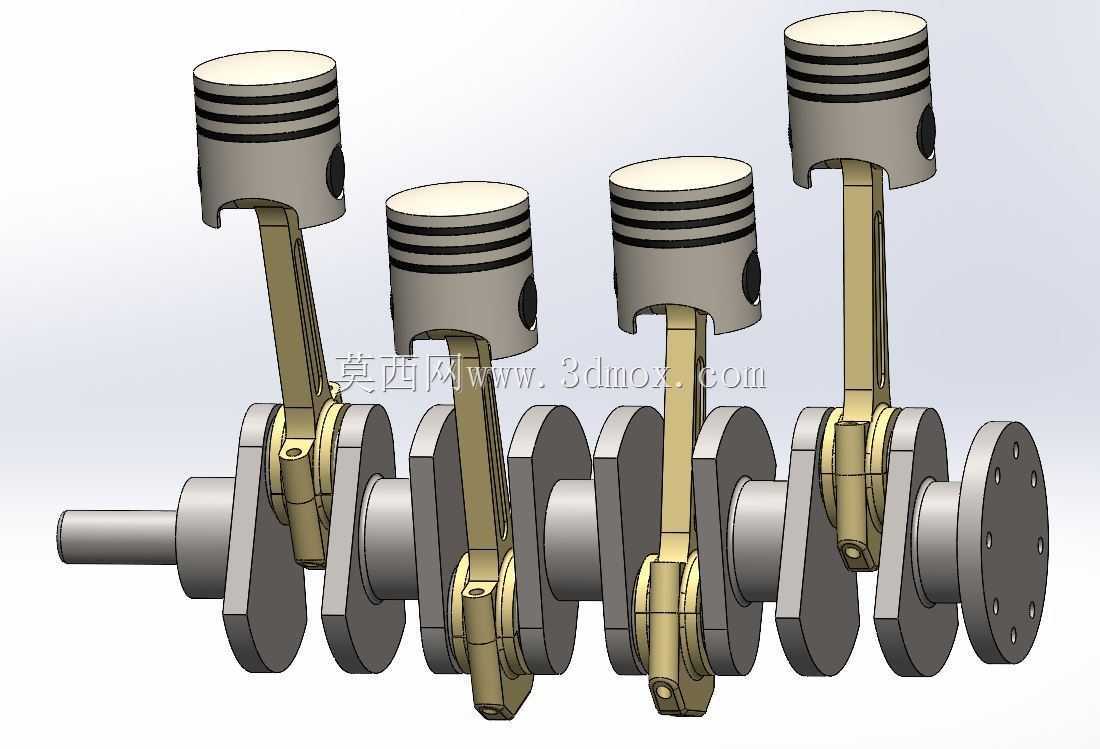

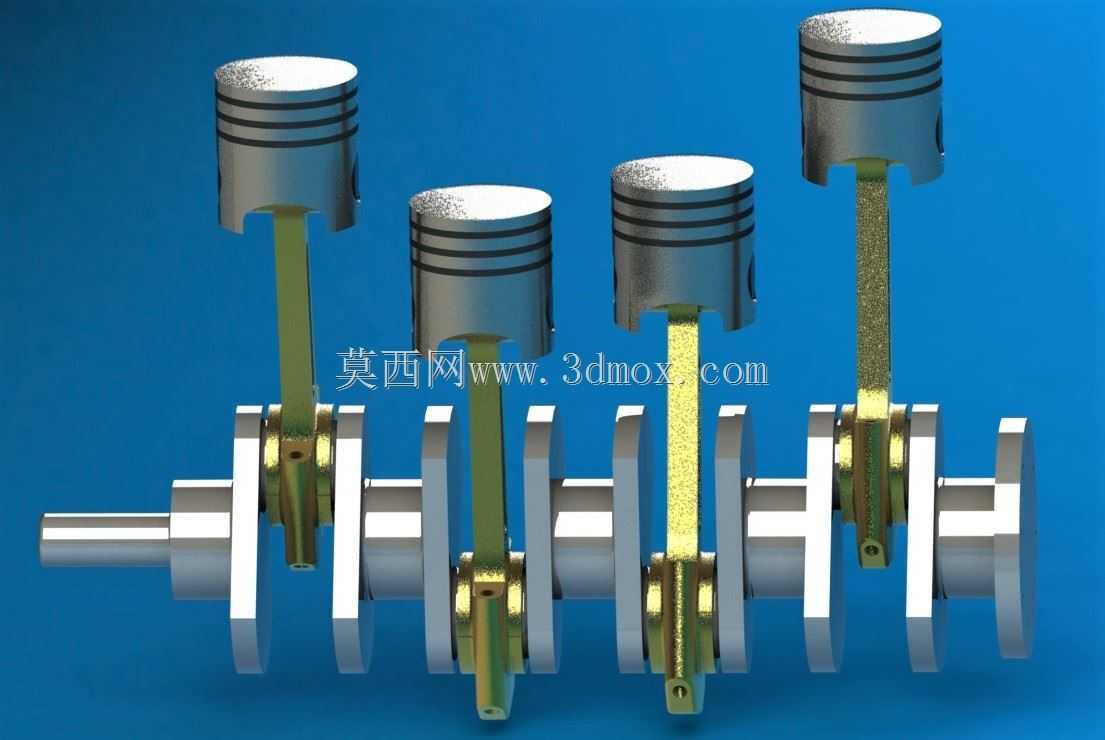

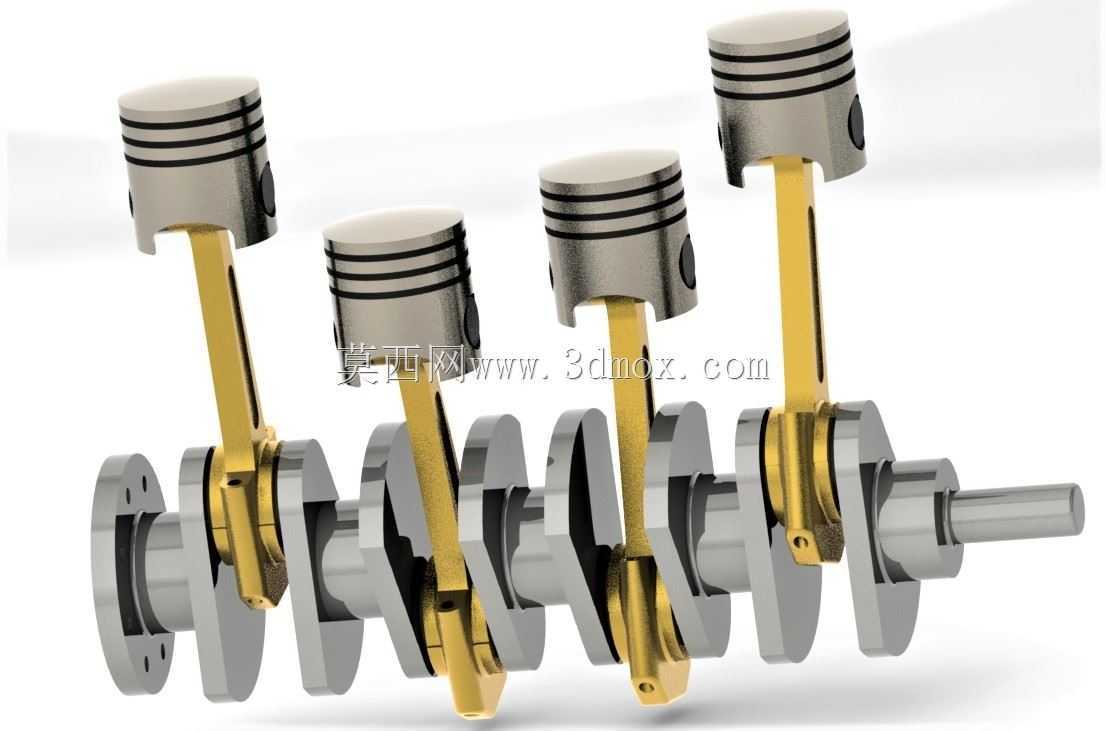

  这套直列四缸动力核心结构,是小排量乘用车、轻型商用车动力单元里应用最广的构型,日常家用燃油车、小型工程机械配套动力、固定式发电机组动力源里,超过六成的四冲程内燃动力都采用这类布局,相比三缸机运转平顺性更优,相比六缸机结构紧凑度更高,能在有限的机舱布置空间里平衡动力输出与燃油经济性。整个结构的核心运动逻辑围绕曲柄连杆机构展开,这是把燃料燃烧产生的直线往复作用力转化为旋转扭矩的核心载体,设计时首先要匹配的是整机的冲程与缸径参数,四个活塞沿气缸中心线做等间隔往复运动,相邻气缸的曲柄销相位差保持180度,保证四个缸的做功行程均匀错开,让输出轴的扭矩波动控制在合理区间,减少整机运转时的一阶、二阶振动。从部件功能拆分来看,

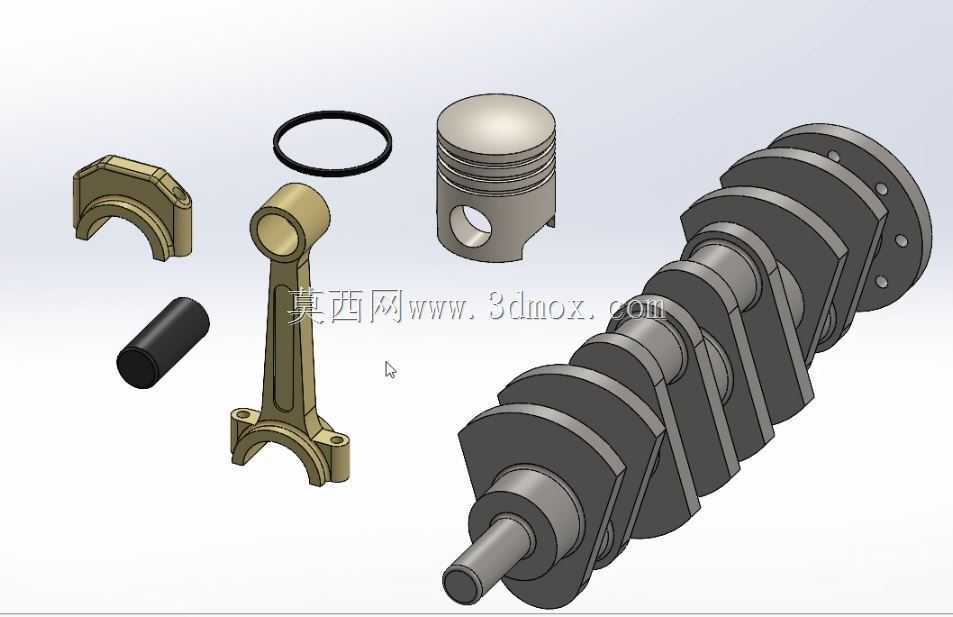

  活塞部分直接承接燃烧室内的燃气爆发压力,顶部的燃烧室凹坑造型要匹配进气涡流走向,保证油气混合充分,活塞环组包含气环与油环,气环负责密封燃烧室高压燃气,避免窜气影响缸压,油环负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室造成烧机油问题,活塞销采用全浮式设计,工作时可在活塞销座与连杆小头衬套间自由转动,保证磨损均匀,减少局部应力集中。连杆部件连接活塞与曲轴,杆身采用工字形截面,在保证结构强度、承受交变拉压载荷与惯性力的前提下尽可能降低往复运动质量,连杆大头采用剖分式结构,连杆盖通过高强度螺栓与杆身定位连接,剖分面采用锯齿形定位结构,保证大扭矩传递时不会出现错位,轴瓦安装在大头孔内,与曲轴连杆轴颈形成滑动摩擦副,

  配合压力润滑的机油油道形成稳定油膜,降低运转磨损。曲轴部分采用整体式锻造结构,四个连杆轴颈沿主轴颈圆周方向对称布置,两端设置主轴颈支撑在缸体主轴承座上,曲轴前端预留正时传动、水泵驱动的安装接口,后端预留飞轮连接的法兰面,平衡块与曲柄做成一体结构,用来抵消活塞连杆组往复运动产生的惯性力与离心力,保证曲轴在额定转速区间内运转平稳,不会出现过大的挠曲变形。设计过程中需要严格控制各运动部件的安装边界,活塞在上止点时,顶部与气缸盖底面的压缩余隙要控制在合理范围,既不能过小导致活塞碰气门,也不能过大造成压缩比不足影响燃烧效率;连杆在摆动过程中,杆身与气缸壁、曲轴平衡块之间要预留足够的运动间隙,避免运转时出现运动干涉;

  曲轴的轴向窜动量通过止推片进行限位,保证齿轮传动、皮带传动的轴向定位精度。这套结构的建模过程完全按照实际装配逻辑搭建,所有配合面的公差带都参考量产机型的设计规范,活塞与气缸壁的间隙、轴瓦与轴颈的配合间隙、活塞销与销座的配合间隙都符合实际工程要求,可直接用于动力结构教学演示、装配工艺模拟、运动仿真分析,帮助结构设计人员理解四缸发动机的动力传递路径,也能为新入门的机械从业者提供直观的曲柄连杆机构运动参考,理解往复式内燃机的核心工作原理,在做相关动力配套选型、周边附件设计时,能清晰掌握核心运动部件的尺寸边界,避免出现布置干涉问题。
