达索Solidworks标识3D打印钥匙扣

　　这款钥匙扣的设计初衷是面向机械设计从业者的日常随身配饰，核心是将Solidworks的品牌标识做立体化呈现，适配FDM与光固化3D打印的工艺要求，同时兼顾日常挂接使用的结构强度。从实际使用场景来看，这类定制化钥匙扣既可以作为个人随身物品的标识挂件，区分多串钥匙避免拿混，也可以作为机械行业线下交流、技术沙龙的小伴手礼，相比普通印刷钥匙扣，立体镂空的标识辨识度更高，也更贴合设计从业者的职业属性。

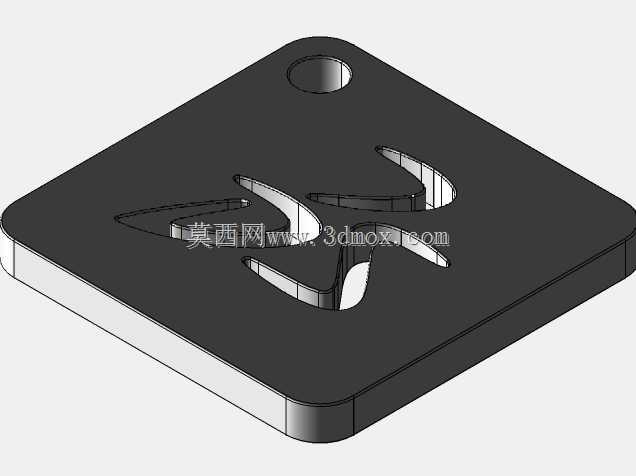

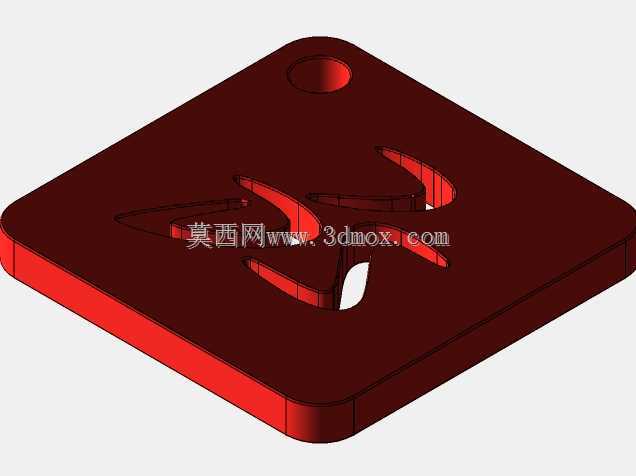

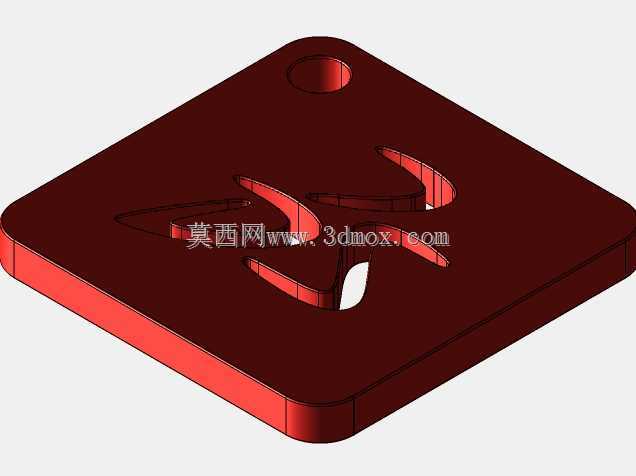

　　设计过程中首先考虑的是挂接结构的可靠性，钥匙环采用标准的开口弹片式金属环适配结构，挂孔位置做了加厚处理，孔边做了R1.2的圆角过渡，避免日常挂取过程中应力集中导致的挂件断裂，经过反复调整，挂孔的内径设置为5mm，能够适配市面上绝大多数常规尺寸的金属钥匙环，不会出现环体过粗穿不进、孔位过大晃动异响的问题。标识牌主体采用带圆角的正方形结构，四个边角做了R3的圆角处理，避免尖锐边角刮蹭衣物或者划伤皮肤，整体牌体厚度设置为3mm，这个厚度既能够保证3D打印过程中不会出现翘曲变形，也能保证日常揣在口袋里不会因为过薄出现弯折断裂，同时不会因为过厚增加不必要的重量，单枚打印完成的挂件重量控制在8g以内，长期挂在钥匙串上也不会产生明显的坠重感。

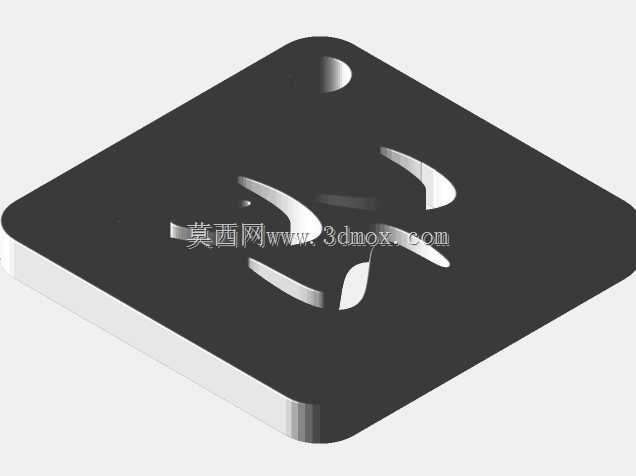

　　标识部分采用下沉镂空的结构设计，标识图案下沉深度为1.5mm，既可以在打印时直接通过双色耗材换色实现标识与牌体的色彩区分，也可以在单色打印完成后通过填涂丙烯颜料、粘贴金属箔的方式做后期美化，镂空部分的最小宽度设置为1.8mm，不管是FDM打印常用的0.4mm喷嘴，还是光固化打印的常规精度，都能够完整还原标识的线条细节，不会出现打印过程中堵料、细节缺失的问题。牌体背面做了全平面处理，没有多余的凸起结构，既能够减少打印过程中的支撑用量，也能保证挂件贴在桌面时不会出现歪斜，日常放置更平稳。

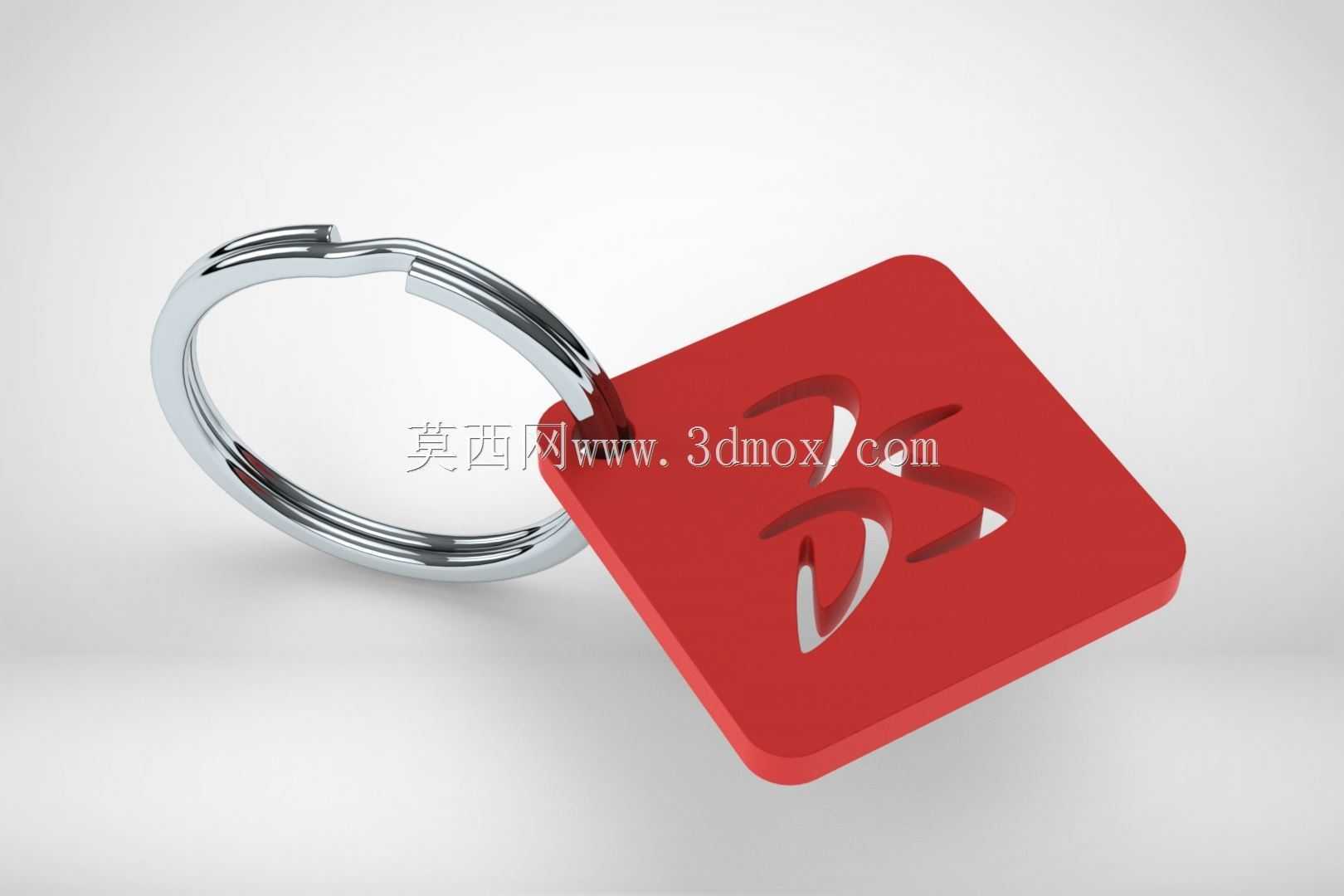

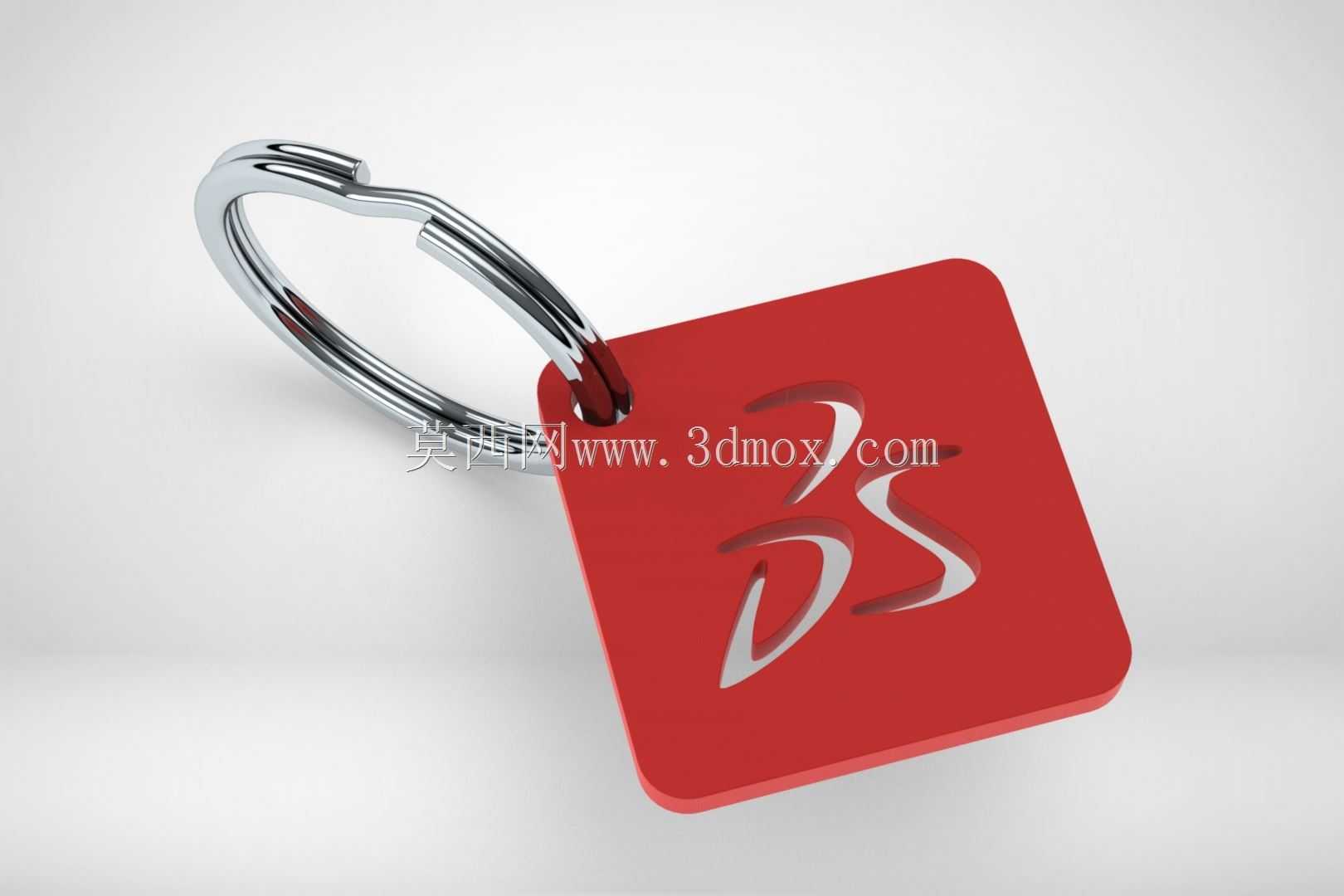

　　从安装边界来看，整个挂件的最大外轮廓尺寸为35mm×35mm，加上配套的标准金属钥匙环之后，整体的最大长度为62mm，这个尺寸刚好能够适配常规的牛仔裤口袋、通勤包的侧袋尺寸，不会因为尺寸过大出现卡滞的问题。结构设计上特意将挂孔的位置设置在牌体上边沿的中点位置，挂接之后牌体自然保持竖直状态，不会出现歪斜翻转的情况，日常拿取钥匙的时候能够快速识别到对应的标识。考虑到3D打印材料的特性，整个模型没有设置大跨度的悬空结构，除了钥匙环挂接位置的内孔需要少量支撑之外，其余结构都可以实现无支撑打印，能够有效降低打印的材料损耗和后期处理的工作量，打印完成之后只需要简单去除少量支撑毛刺就可以直接使用，不需要额外的打磨、抛光工序。

　　在结构强度校核阶段，针对日常使用中最容易出现的拉扯、摔落场景做了结构优化，挂孔与牌体连接的位置做了局部加厚，厚度从牌体的3mm逐步过渡到挂孔位置的4mm，模拟10kg拉力的工况下，连接位置的最大应力远低于PLA、ABS、光敏树脂等常规3D打印材料的屈服强度，正常使用过程中不会出现断裂的问题。牌体的边角做了圆弧过渡之后，从1.2m高度自由跌落至水泥地面的工况下，边角位置不会出现崩裂、掉块的情况，能够满足日常使用的耐用性要求。
