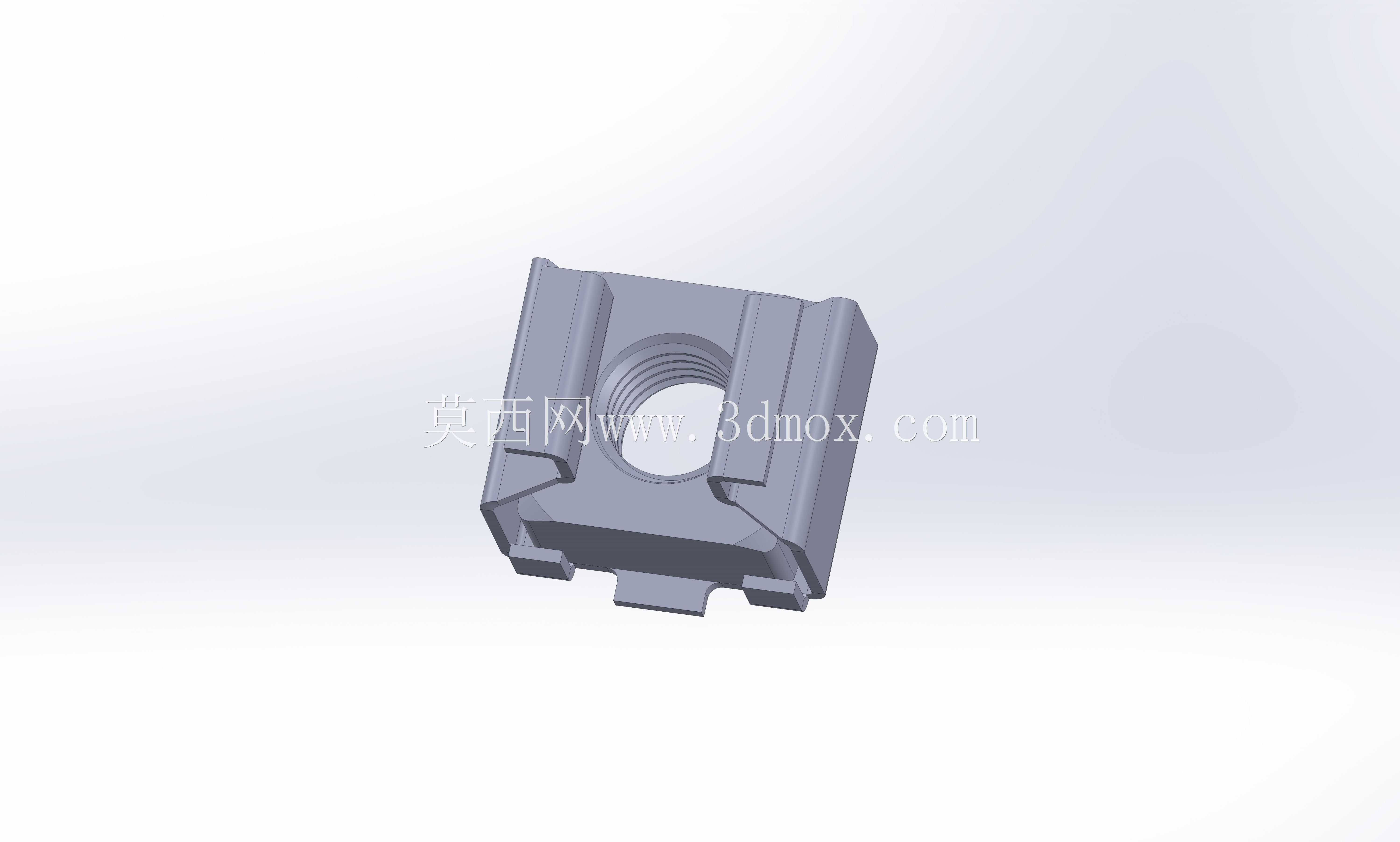

CA6140机床用卡装式螺母保持架结构

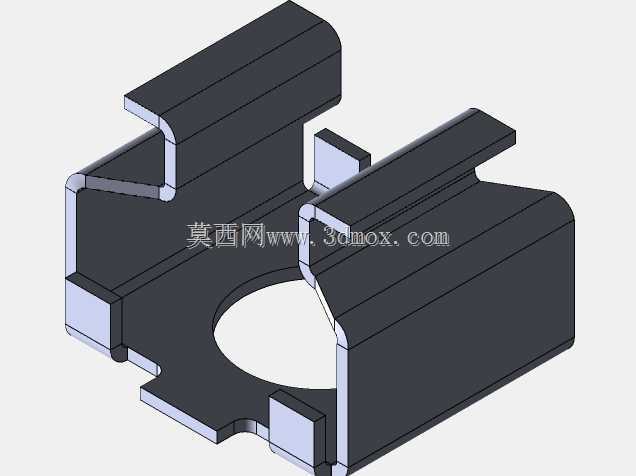

　　这款卡装式螺母保持架，是CA6140普通车床进给传动系统、溜板箱调节机构里常用的配套紧固件，日常设备维保、老机床改造升级时经常会遇到这类零件的替换需求。从实际装配场景来看，它不需要额外的焊接或者螺栓固定，依靠自身两侧的弹性卡爪就能直接卡入机床床身、溜板的预设C型安装槽内，安装时对准槽位按压到位即可，卡爪的回弹结构会自动卡紧槽壁，不会因为机床运行时的振动出现松脱移位，比传统的焊接螺母、穿装螺母的装配效率高很多，后期调整螺母位置时，只需要用平口螺丝刀撬动卡爪就能滑动移位，不需要破坏原有安装基面。

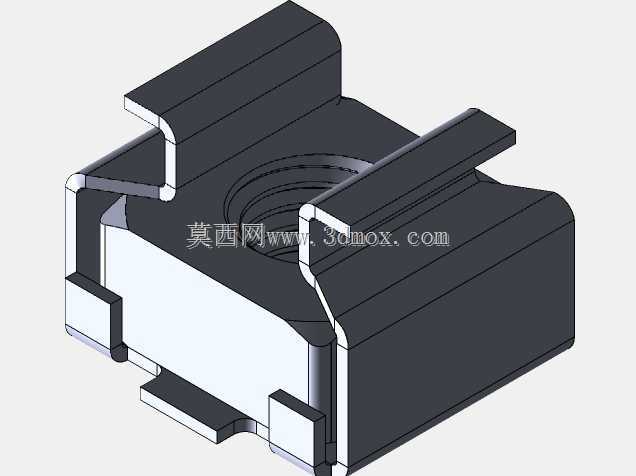

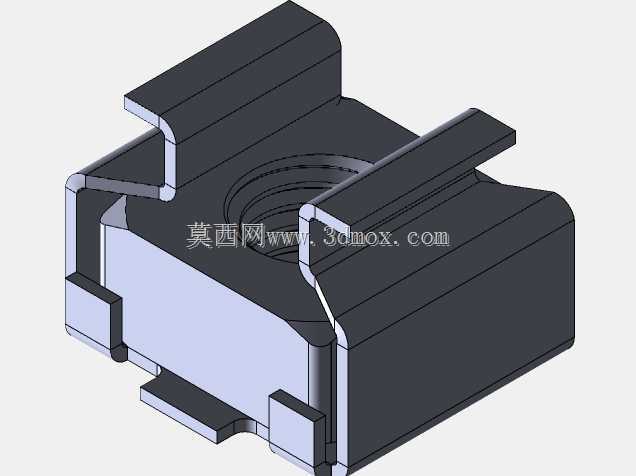

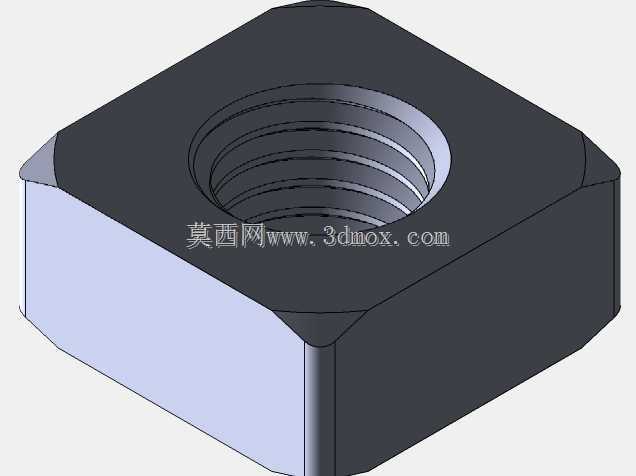

　　从结构设计逻辑来看，中间的内螺纹孔是核心功能位，孔口做了1×45度的导向倒角，装配配套丝杆时不会出现螺纹错扣、刮伤牙型的问题，螺纹精度按照6H级公差设计，和普通三角螺纹丝杆配合时，传动间隙控制在0.02mm以内，完全满足普通车床进给调节的精度要求。主体的方形基座厚度和安装槽的深度完全匹配，装入槽内后基座表面和安装基面齐平，不会出现凸起干涉其他运动部件的问题，基座两侧的卡爪做了减薄处理，弹性变形量控制在0.8mm，既保证卡入时的顺畅度，又能提供足够的卡紧力，卡爪末端做了15度的导入斜角，对准槽位按压时不需要额外施加过大的力就能顺利滑入槽内。

　　从安装边界尺寸来看，这款保持架适配CA6140机床通用的10mm宽度C型安装槽，基座整体宽度9.8mm，和槽宽的配合间隙控制在0.2mm以内，滑动时不会出现卡滞、歪斜的情况，整体高度12mm，装入槽内后突出基面的高度仅2mm，不会和溜板上的导轨防尘罩、行程开关碰杆等部件产生运动干涉。中间的螺纹孔适配M8的普通三角螺纹丝杆，孔深10mm，螺纹有效咬合长度8mm，能够承受最大1200N的轴向拉力，完全满足车床进给调节、刀架锁紧辅助定位的受力要求，不会因为频繁调节出现螺纹滑牙、基座断裂的问题。

　　在实际使用场景中，这类螺母保持架除了用在CA6140车床上，也可以通用在其他采用C型槽安装结构的机床、自动化线体型材框架上，用来固定传感器支架、拖链安装座、管线固定夹等部件，相比传统的T型螺栓配螺母的固定方式，它可以在槽内任意位置滑动调整，不需要提前预设安装孔位，现场改造时的灵活度更高。建模时需要注意卡爪的圆角过渡，不能出现直角锐边，否则反复拆装时容易出现应力集中导致卡爪断裂，基座底部的定位凸台尺寸要和安装槽的底部凹槽匹配，装入后能限制保持架的转动，拧紧丝杆时不会跟着螺母一起转动，不需要额外用工具固定保持架，单人就能完成装配操作。

　　从受力特性来看，这款保持架的受力方向主要是轴向的丝杆拉力，卡爪的受力点做了加厚处理，厚度达到2.5mm，长期受轴向力时不会出现卡爪变形脱出的问题，基座和卡爪的连接处做了R0.5的圆角过渡，消除了应力集中点，按照机床日常维保的使用频率，正常使用寿命可以达到5年以上，不需要频繁更换。建模时的拔模角度控制在1度以内，既满足注塑或者粉末冶金加工的脱模要求，又不会因为拔模斜度过大导致装配间隙超差，所有锐边都做了R0.2的倒钝处理，装配时不会划伤操作人员的手部，也不会刮破安装槽表面的防锈涂层。
