驻极体麦克风前置放大转接模块结构设计

　　在嵌入式音频采集、小型声纹检测设备、简易声学触发装置的开发场景中，拾音前端的信号匹配度直接决定了后端ADC采样的有效精度，很多开发者在原型验证阶段都会遇到驻极体麦克风输出信号幅度过小、无法直接被通用微控制器ADC端口采集的问题，这款转接模块的设计初衷就是解决这一工程痛点，将拾音单元与前置放大电路做集成化处理，省去开发者在 breadboard 上飞线搭试的冗余步骤，也避免了分立元件搭焊带来的信号干扰、参数离散性过大的问题。从实际功能逻辑来看，模块上集成的驻极体麦克风拾音单元可覆盖100Hz到10kHz的声频拾取范围，足以覆盖日常环境中的人声、敲击声、拍手声等常见触发声源，

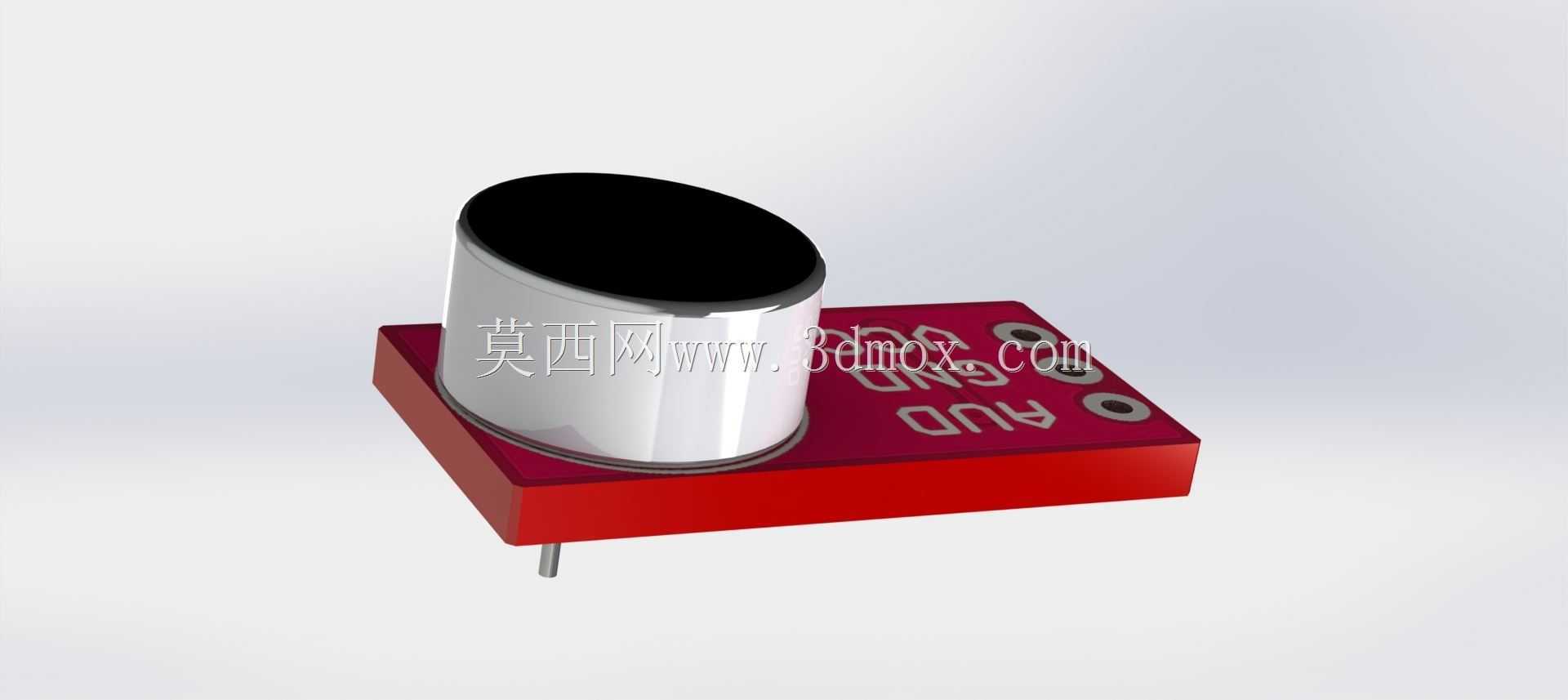

　　板载的60倍增益前置放大电路可将麦克风输出的毫伏级声电信号放大到伏级范围，刚好匹配多数通用微控制器ADC端口的输入量程，无需额外做信号调理即可直接接入采样端口，大幅缩短原型开发的调试周期。从设计思路上看，整个模块采用分层堆叠的结构布局，圆柱形的驻极体拾音单元垂直焊接在红色PCB基板的上方，拾音面朝上布置，避免安装后被基板或周边结构件遮挡拾音路径，PCB基板上预留了标准的2.54mm间距排针焊盘，可直接插装在面包板或对应间距的排母座上，也可通过飞线连接到主控板的对应引脚，电源输入引脚兼容2.7V到5.5V的宽电压输入范围，可直接适配3.3V和5V两种最常见的嵌入式系统供电电平，无需额外添加电平转换电路，降低了系统集成的复杂度。

　　从安装边界与尺寸适配角度来看，整个模块的PCB基板采用矩形布局，拾音单元的圆柱外径与基板宽度做了匹配设计，不会超出基板的侧边轮廓，排针引脚从基板底部向下伸出，伸出长度刚好满足标准面包板的插装深度，焊接完成后模块整体的垂直高度控制在合理范围，不会在堆叠安装时与周边的 tall 元件产生空间干涉，PCB上的丝印清晰标注了音频输出、电源、接地三个引脚的定义，避免接线时出现引脚接反的问题。在实际工程应用中，这类模块常被用于声控灯光触发装置、简易声纹门锁原型、环境噪音监测节点、拍手触发的互动装置等场景，由于集成度较高，开发者不需要单独计算麦克风偏置电阻、放大电路的反馈电阻参数，直接按照引脚定义接线即可完成拾音前端的搭建，

　　模块的放大电路采用固定增益设计，参数经过实际调校，在额定供电电压下不会出现信号削波、底噪过大的问题，对于不需要复杂音频处理、仅需要获取声音强度触发信号的场景来说，这种集成化模块的稳定性远高于临时搭焊的分立电路。从结构可靠性角度来看，驻极体单元与PCB之间采用引脚焊接固定，抗振动性能满足一般桌面级设备、固定安装类监测设备的使用要求，PCB基板采用常规FR-4材质，厚度适配常规波峰焊、手工焊接的工艺要求，不会因为焊接温度过高出现基板变形的问题，拾音单元的金属外壳与PCB上的接地网络做了电气连接，可起到一定的电磁屏蔽作用，降低周边电路的电磁辐射对拾音信号的干扰，提升输出信号的信噪比。
