泰国本田Supra100摩托车后平叉结构设计

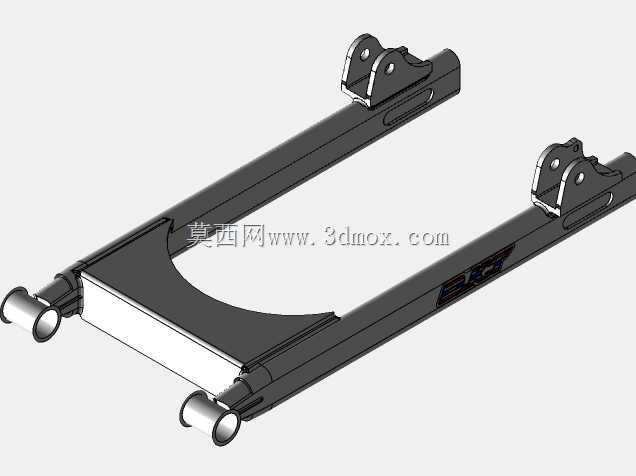

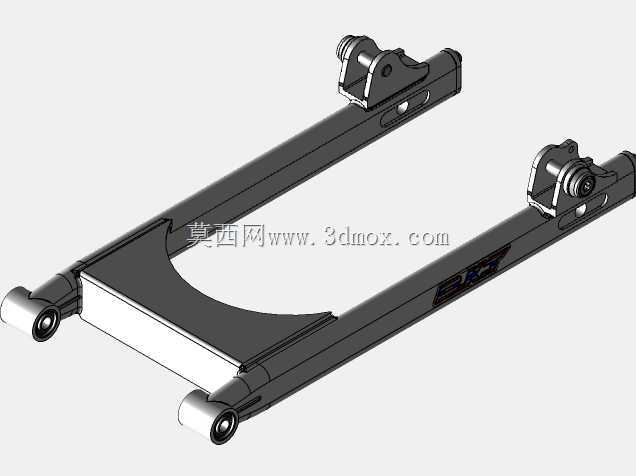

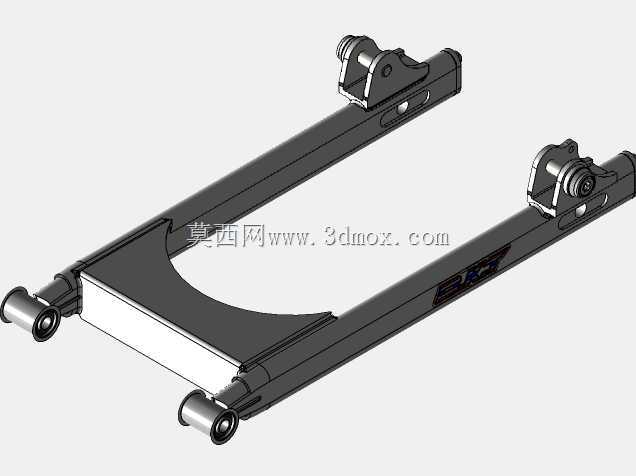

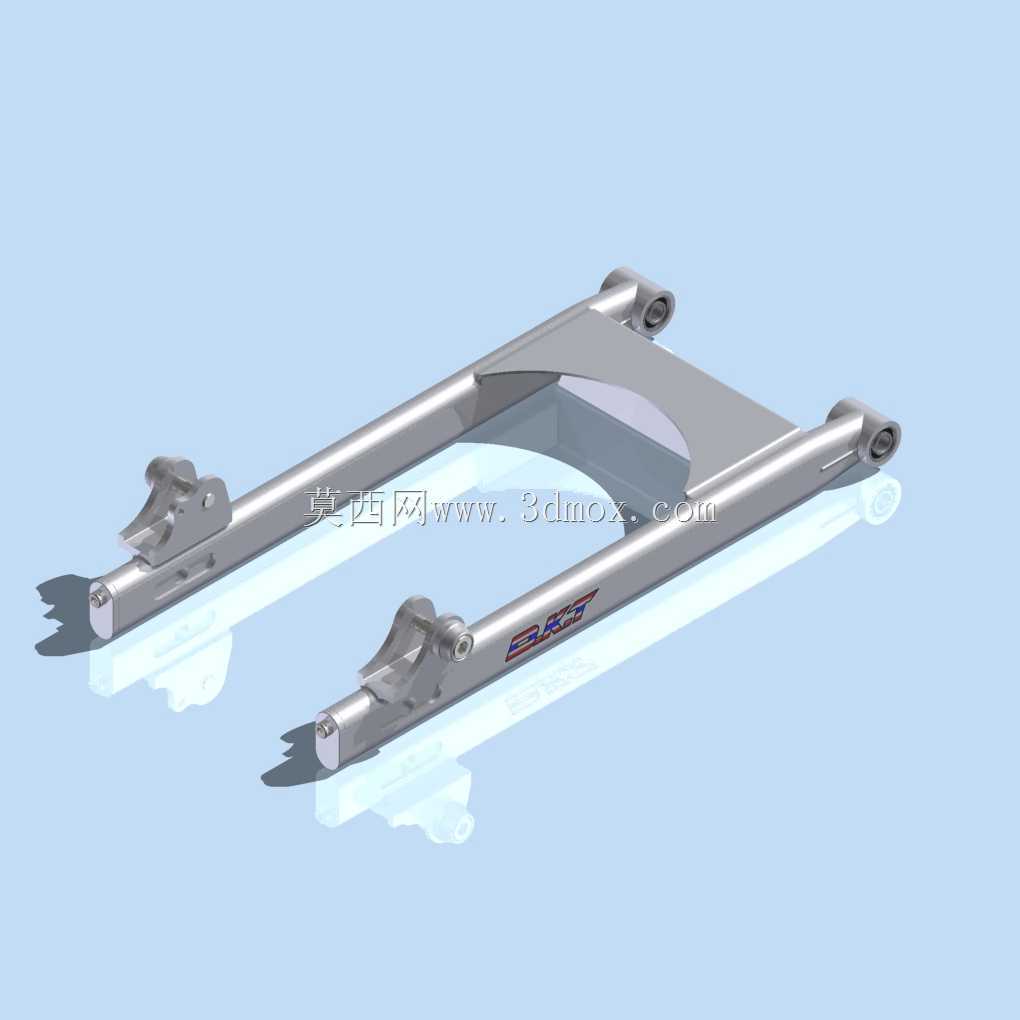

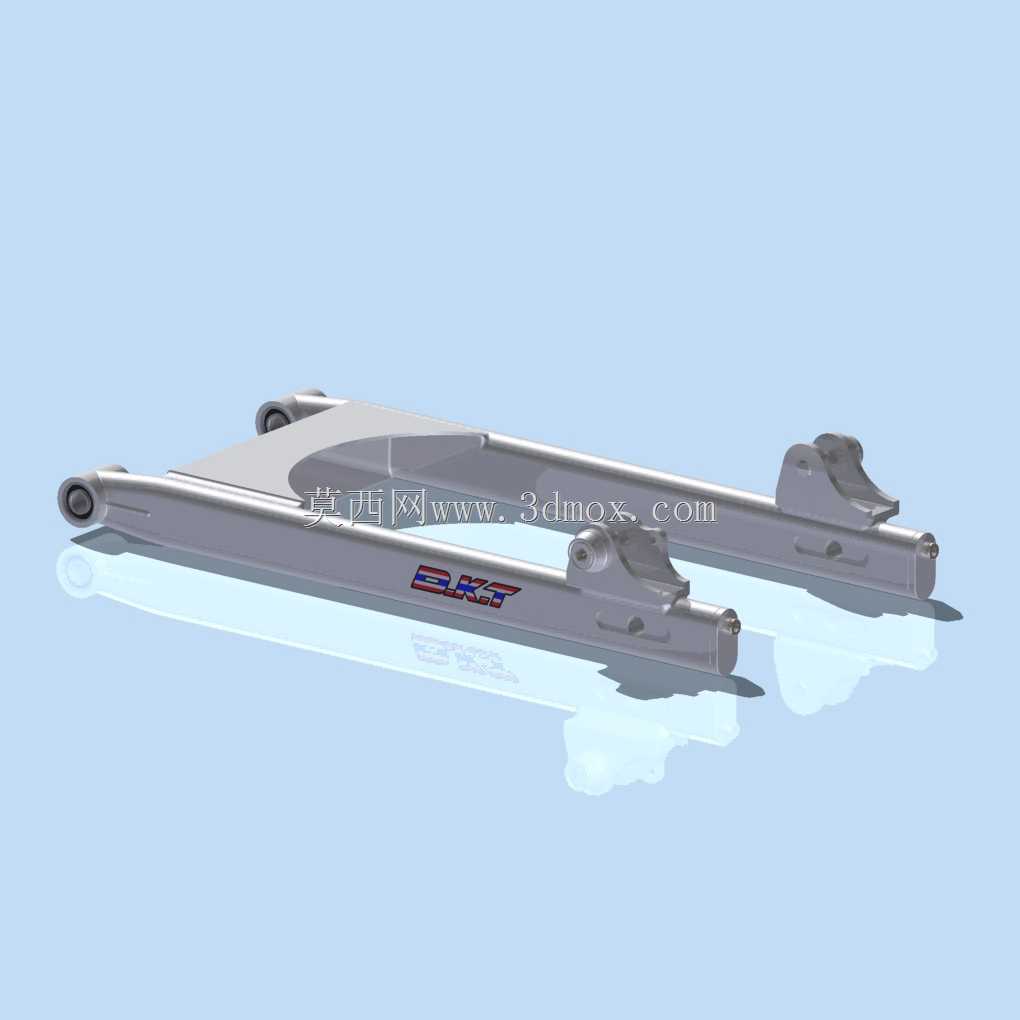

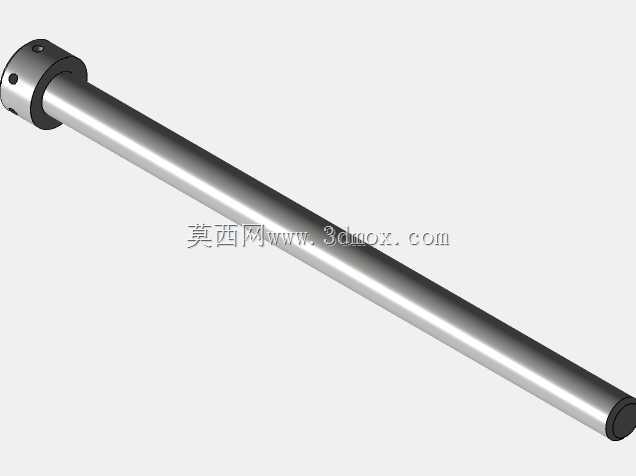

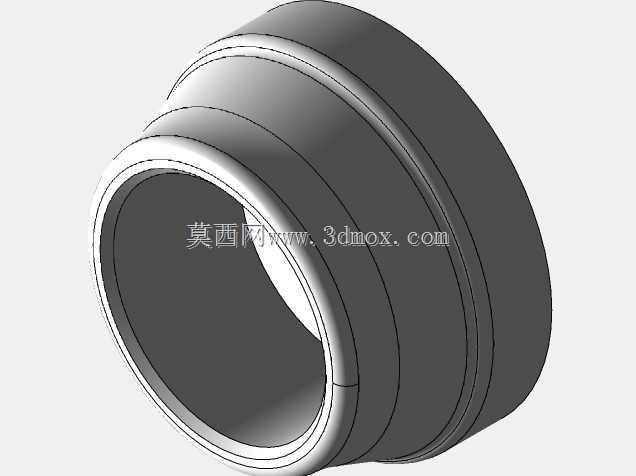

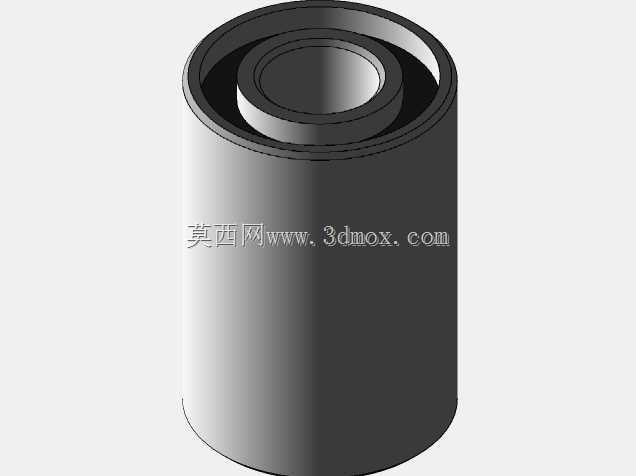

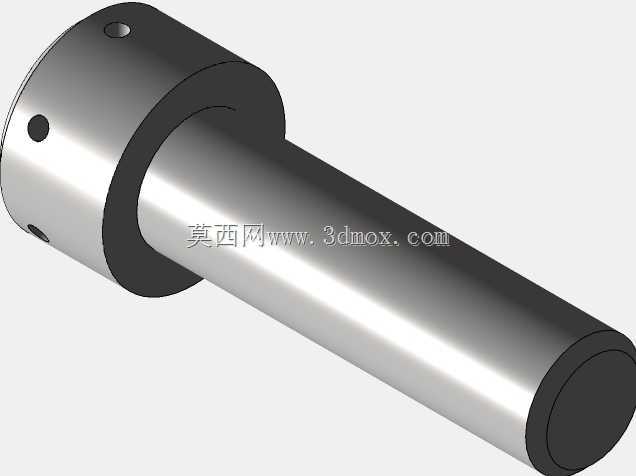

　　这款适配本田Supra系列弯梁车型的后平叉，是摩托车后悬挂系统的核心承载构件，日常主要承担后轮与车架之间的载荷传递，同时约束后轮的运动轨迹，保证车辆行驶过程中后轮始终保持正确的行驶姿态，在东南亚地区通勤弯梁车的售后改装、配件替换场景中有着极高的应用需求。从结构设计逻辑来看，这款后平叉采用双管式主梁结构，两根平行布置的圆形截面钢管作为主承力梁，相比传统板式平叉，在保证足够抗弯抗扭刚度的前提下，有效降低了构件自身重量，适配小排量弯梁车对轻量化的设计要求。主梁前端设置同轴的车架连接轴套，安装时通过销轴与车架后悬挂铰接点配合，轴套内部预留了衬套安装空间，可根据使用需求选配橡胶衬套或者金属滚针衬套，

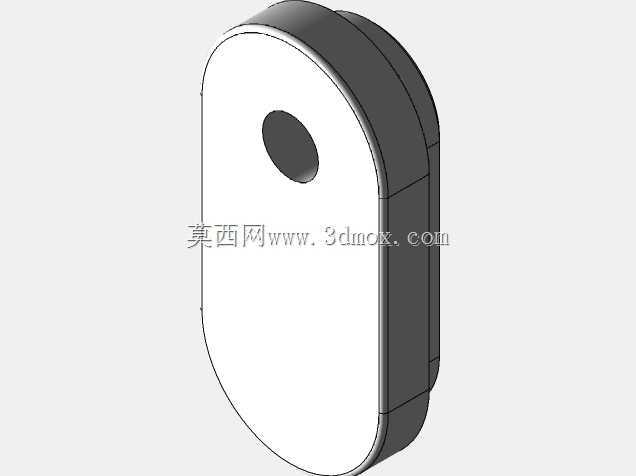

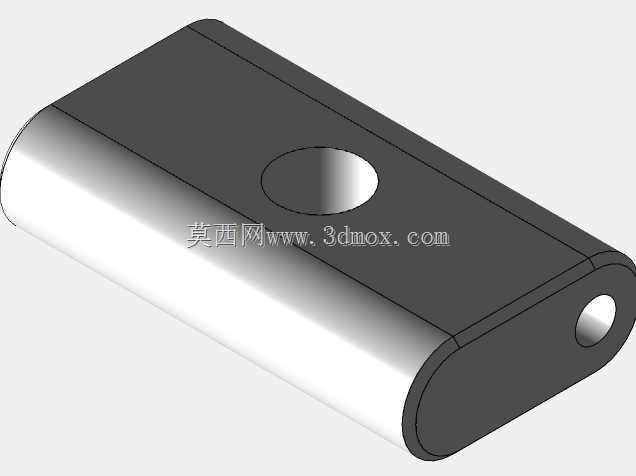

　　兼顾日常通勤的滤震需求与激烈驾驶下的连接刚性。主梁中段设置了加强拱形连接片，将两根主梁焊接为整体结构，避免车辆过弯或者经过颠簸路面时，两根主梁出现相对形变导致后轮定位偏移，同时这个拱形结构也避开了后减震器的运动行程，不会出现运动干涉问题。主梁后端设置后轮轴安装槽，为开口式长槽结构，配合链条张紧调节螺栓，可实现后轮轴前后位置的微调，调整范围覆盖25mm行程，能够适配不同磨损程度的传动链条张紧需求，同时也兼容同平台不同型号后轮的安装尺寸。平叉两侧预留了后刹车组件、链盒、挡泥板的安装螺孔，孔位位置完全匹配本田Supra100、Supra125、Supra-Fit、Astrea、Grand、Innova以及Hinda Wave100、

　　Wave125等多款同平台弯梁车型的原厂安装点位，替换安装时无需额外打孔或者焊接，直接沿用原厂紧固件即可完成装配。从安装边界尺寸来看，这款后平叉前端铰接点的轴孔直径为12mm，两轴套同轴度公差控制在0.05mm以内，避免安装后出现平叉转动卡滞的问题；主梁中心距为110mm，刚好容纳原厂规格的后轮轮毂与传动链轮，不会出现蹭胎或者链轮偏磨的问题；后端后轮轴安装槽的宽度为15mm，适配原厂14mm直径的后轮轴，槽口端面设置了调节螺栓的抵接平面，保证张紧调节时受力均匀，不会出现螺栓滑脱的问题。平叉上部还预留了后减震器下安装点的连接支座，支座孔位与原厂后减震的下安装销尺寸完全匹配，安装后减震器的运动角度与原厂设计一致，

　　不会改变车辆原厂的悬挂几何特性，保证更换后车辆的操控感受与原厂状态保持一致。在实际使用场景中，这款后平叉既可以作为原厂配件损坏后的替换件，也可以作为改装升级件使用，双管结构的刚性相比原厂部分车型采用的单管平叉提升约30%，在车辆载重或者高速过弯时，能够有效减少后平叉的形变量，提升后轮的循迹性，避免因为平叉形变导致的后轮甩动问题。设计过程中针对东南亚地区通勤车型经常超载、行驶路面条件复杂的使用特点，对主梁与连接片的焊接位置做了应力释放处理，所有焊缝都采用满焊工艺，焊接后做了抛丸处理消除焊接应力，避免长期交变载荷下焊缝位置出现开裂问题。平叉表面的装饰标识位置做了凹陷处理，粘贴标识后不会突出平叉表面，避免行驶过程中被泥水或者异物刮蹭脱落，同时平叉整体的外轮廓做了圆角过渡处理，没有尖锐的凸起结构，避免安装或者维护过程中划伤操作人员，也减少了行驶过程中对周边管线的磨损风险。从装配逻辑来看，整个平叉的安装流程完全沿用原厂的装配工序，先将前端轴套与车架铰接点对齐，穿入铰接销轴并锁紧固定，再将后轮轴卡入后端安装槽，调整好链条张紧度后锁紧后轮轴螺母，最后安装后减震器与周边附属配件即可，整个装配过程不需要专用工具，普通维修门店即可完成操作。针对同平台不同车型的细微尺寸差异，这款平叉的附属安装孔位都做了长圆孔设计，允许±3mm的安装位置调整量，能够覆盖同平台多款车型的安装公差，提升了配件的通用性，减少了配件备货的品类需求。
