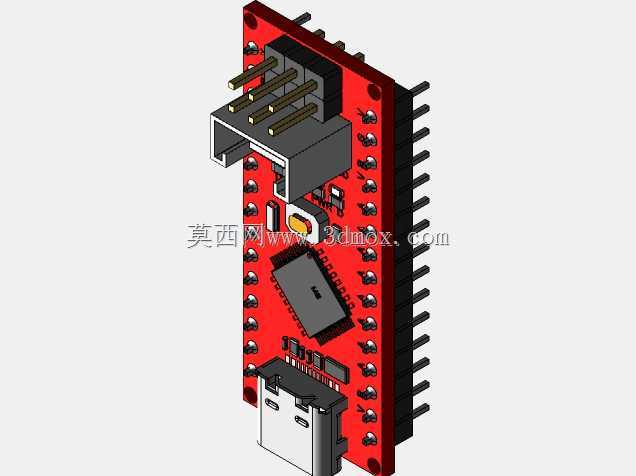

Seeeduino Nano v5开发板精细三维结构

　　做嵌入式项目样机搭建的时候，很多工程师都遇到过外购开发板和自己设计的安装位不匹配的问题，要么排针位置对不上，要么板厚和预留的卡槽间隙差了零点几毫米，装上去要么晃荡要么硬塞进去把焊盘顶掉，这个Seeeduino Nano v5的三维模型就是为了解决这类前期结构适配问题做的。

　　从实际应用场景来说，这类小型开发板常被用在小型智能传感节点、桌面级小型自动化装置的控制核心、学生电子竞赛的样机控制板、创客DIY项目的主控单元上，很多时候结构设计阶段如果没有精准的板件模型，预留的安装空间要么过大导致装配后板件晃动，要么过小根本装不进去，甚至会出现排针和周边结构件干涉，插杜邦线的时候手都伸不进去的尴尬情况。

　　这个模型完整还原了板件上所有顶部组件的结构，包括板边两排直插排针的每一根针脚长度、排针塑料基座的高度和定位尺寸，板载USB接口的突出长度、接口内部的弹片结构轮廓，板上主芯片的塑封体高度、周边贴片阻容元件的实际厚度，甚至板上印刷的文字标识、黑色塑料载体的卡扣结构都做了还原，不是那种只拉个长方体代表板子的简化模型。

　　设计思路上完全按照实物逆向建模的逻辑来做，首先确定PCB基板的基准面，板厚按照常规1.6mm的FR4板材厚度设定，板边的安装孔位完全对应实物的开孔位置和孔径，方便在做外壳或者安装支架的时候直接对齐孔位打螺丝。排针部分单独做了装配体层级，每根针脚的伸出长度区分了焊接面和元件面的不同尺寸，元件面排针伸出长度刚好满足常规杜邦线插拔的行程需求，不会因为模型做短了导致装配时误以为排针和外壳干涉。

　　安装边界方面，板体整体的长宽尺寸严格对应实物的Nano规格版型，比传统Arduino Nano的板边轮廓做了细微的适配调整，USB接口从板端突出的尺寸控制在合理范围，做外壳开口的时候只需要按照模型的接口轮廓预留0.2mm的装配间隙就能刚好露出接口，不会出现开口过大漏缝隙或者过小插不进去线的问题。板上最高的元件是顶部的排针基座，整体高度从PCB基准面算起不到10mm，加上排针针脚的总高度也控制在常规嵌入式安装仓的预留高度范围内，黑色塑料载体的卡扣位置和深度都做了还原，做堆叠安装的时候可以直接用这个模型模拟上下板的堆叠间隙，不用反复打样测试板间距。

　　很多工程师做结构设计的时候容易忽略板上贴片元件的高度，比如主芯片的塑封体、板上的复位按键、LED指示灯的高度，要是外壳内壁做的太贴板，就会把按键顶住导致常触发，或者把LED压歪，这个模型把所有板载元件的实际高度都做了还原，在做装配干涉检查的时候，只要外壳和模型上的元件保留0.3mm以上的间隙，实际装配就不会出现干涉问题。另外排针的间距严格按照2.54mm的标准排针间距做的，要是设计外接的扩展板，直接在模型上对应排针位置做母座的配合就行，不用再去查手册算排针坐标，能省不少前期建模的时间。

　　实际做项目的时候，把这个模型导入到装配体里，直接和自己设计的结构件做配合，就能提前发现安装位的干涉问题，比如安装柱是不是顶住了板底的焊盘，侧边的结构是不是挡住了USB线的插拔，排针旁边的结构件是不是影响了杜邦线的操作空间，这些问题在建模阶段排查掉，比打样回来装不上再改图要省太多时间和成本。尤其是做小批量产品的时候，结构适配的精度直接影响后续装配的良率，用精准的开发板模型做前期结构验证，能避免很多后期生产时的装配问题。
