参数化多链轮传动结构设计

　　在常规链传动系统的设计落地环节，链轮作为核心啮合传力构件，其齿形精度、结构适配性直接决定整套传动机构的运行寿命与传动效率，尤其在多工位同步输送、动力分流传递的工况下，传统单链轮逐件测绘建模的方式，往往需要反复核对链号、节距、滚子直径等核心参数，稍有偏差就会出现啮合卡滞、跳齿、偏磨等现场故障。这套参数化链轮结构的设计逻辑，核心是把链传动设计的核心约束条件嵌入建模逻辑中，从根源上减少重复建模的冗余工作量。

　　从实际应用场景来看，这类链轮结构可覆盖从轻载输送线到中载动力传输的多类场景：轻工生产线上的物料同步输送机构、农机的动力分路传递单元、机床辅机的排屑链传动系统、摩托及非机动车的后轮传动组件，都能通过调整核心参数快速生成适配的链轮结构，不需要每次从零开始绘制齿形轮廓。设计过程中优先参考机械动力传动协会的成熟齿形计算逻辑，保证生成的齿廓曲线能和对应规格的链条滚子实现顺畅啮合，避免出现齿形过窄导致的滚子卡滞，或是齿形过宽引发的啮合间隙过大、传动冲击噪声超标的问题。

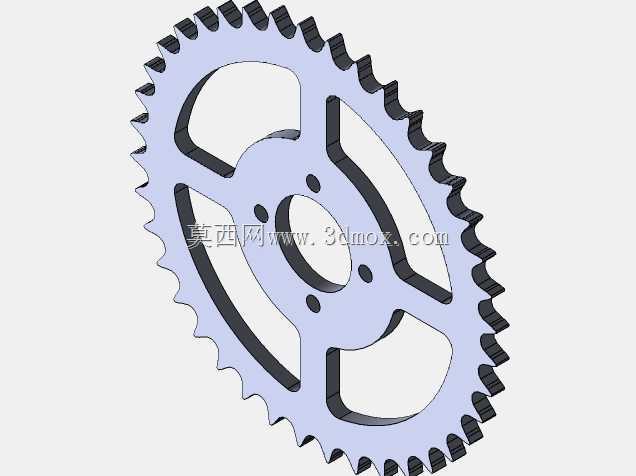

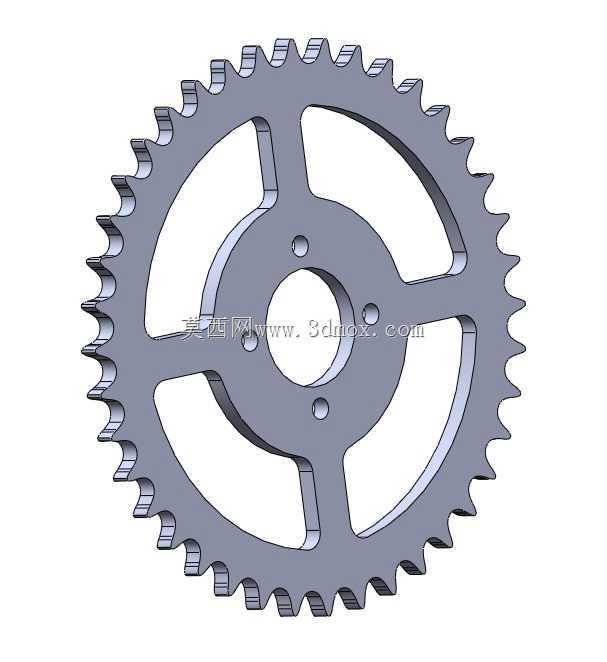

　　结构设计上，采用了辐条式减重结构，针对大节距、大齿数的链轮，在保证轮体整体刚性的前提下，在辐板区域开设均匀分布的减重空腔，既降低了链轮自身的转动惯量，减少传动启停阶段的惯性冲击，也能节省加工原材料成本，对于采用激光切割、数控等离子切割下料的加工场景，这种镂空结构还能减少切割行程，缩短单件加工时长。轮体中心设置基准安装孔，周边均匀布置小直径定位销孔，安装时可通过定位销实现与传动轴的周向固定，传递额定扭矩，避免链轮与轴之间出现相对转动磨损键槽的问题；齿侧区域预留了倒角加工余量，加工完成后对每一个齿的啮合侧进行倒角处理，能让链条滚子在啮入、啮出的过程中更顺滑，减少啮合瞬间的刚性冲击，同时避免齿部锐边划伤链条滚子表面，延长整套链传动副的使用寿命。

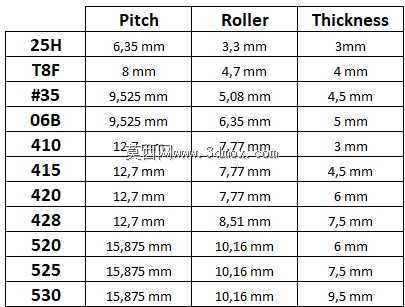

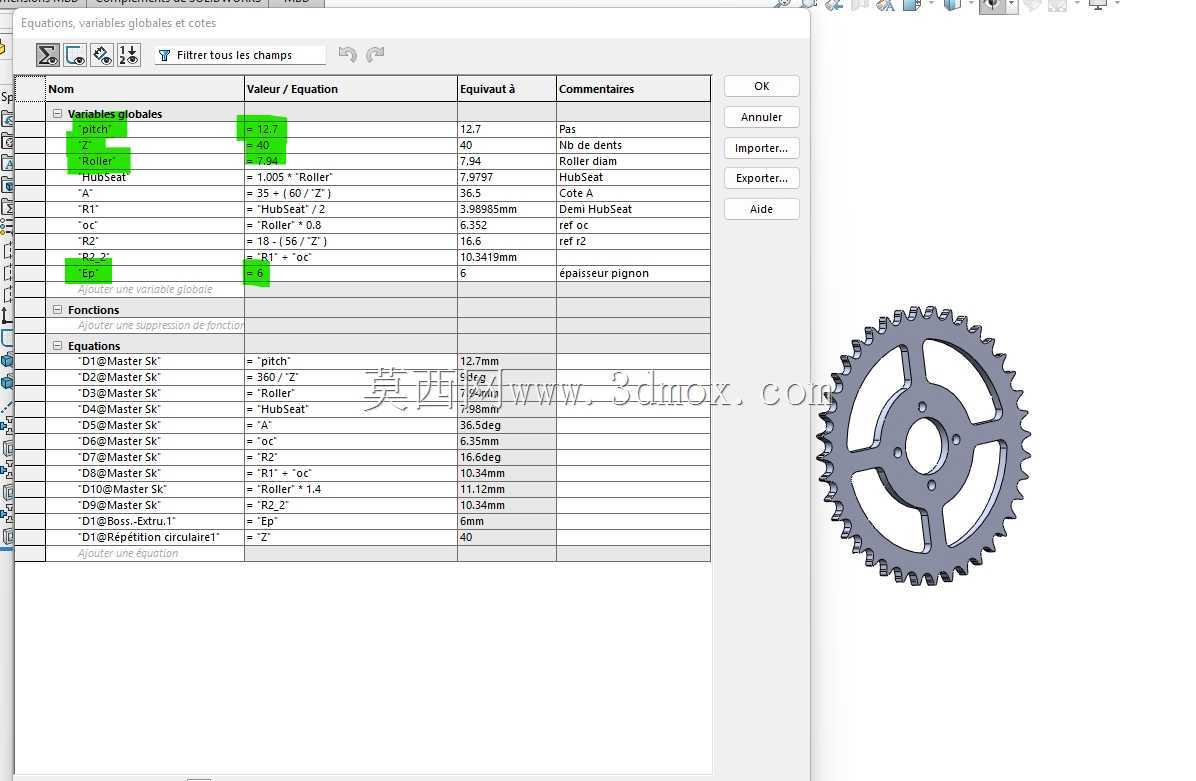

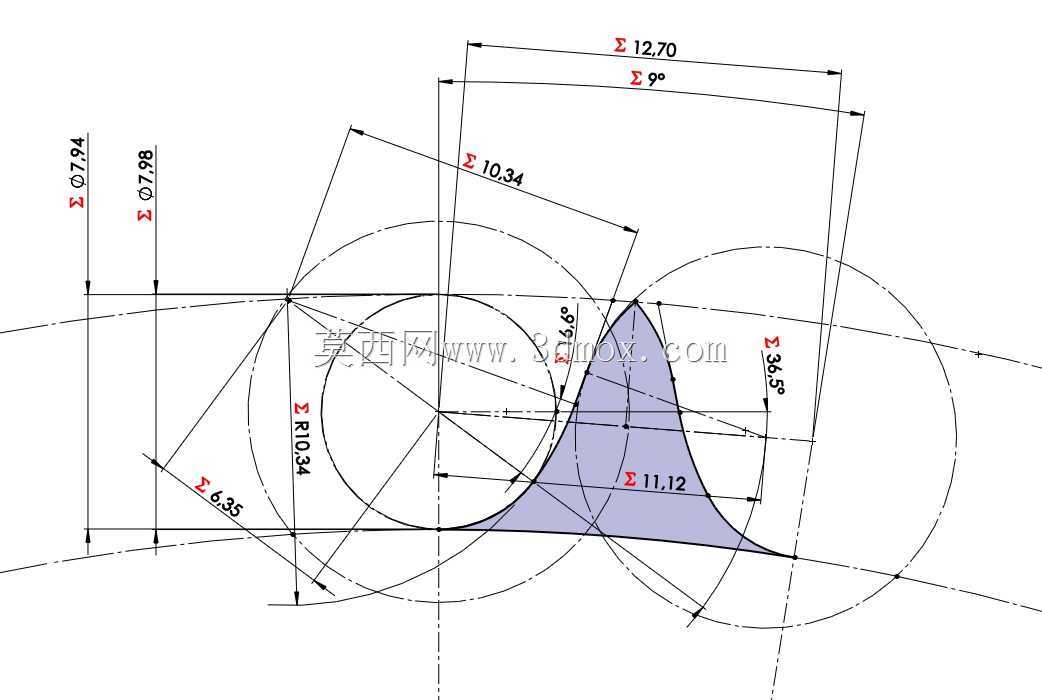

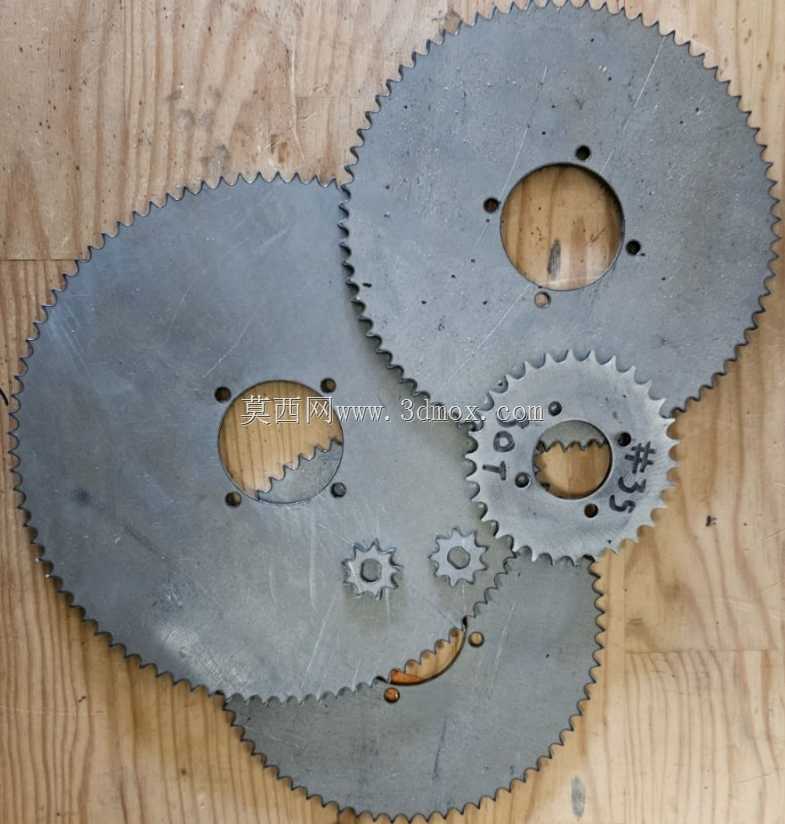

　　建模逻辑中整合了链号参数对应表，设计时只需要选定对应的链条标准规格，输入需要的齿数、节距、滚子直径、板厚参数，就能自动生成匹配的齿形轮廓、轮体结构、安装孔位，不需要手动逐段绘制齿廓渐开线与齿根圆弧，大幅提升设计效率。从安装边界来看，设计时预留了足够的轴向与径向调整空间，轮体的轴向厚度与对应链条的内节内宽适配，保证链条在轮齿上不会出现轴向窜动；齿顶圆直径、根圆直径的公差带参考通用链传动设计规范设定，能适配常规的链轮安装座、张紧机构的尺寸要求，不需要额外对安装接口做二次修改。实际加工验证中，通过这套参数逻辑生成的链轮，无论是采用板材切割后齿部淬火的加工工艺，还是采用铸造成型后精加工齿形的工艺，都能保证齿形的啮合精度，装配后运行平稳，在额定转速下无明显跳齿、异响问题，张紧调整的行程范围也能覆盖常规链传动的张紧量需求，不需要额外增设张紧轮就能满足中心距偏差不大的安装场景使用要求。针对多链轮并行传动的场景，还可以通过参数统一调整，保证同一传动回路中所有链轮的齿形参数、节距精度完全一致，避免因为不同链轮的齿形偏差导致的链条受力不均、局部磨损过快的问题，尤其在长距离多工位输送的链传动系统中，这种参数化生成的结构能大幅降低现场调试的工作量，减少后期运维的备件成本。
