山地自行车辐条式越野轮组结构设计

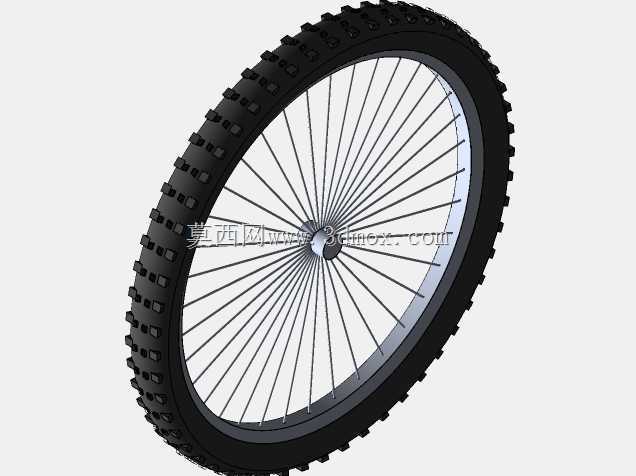

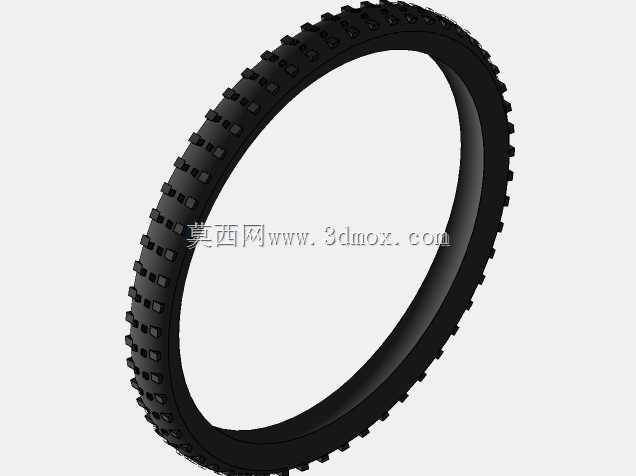

　　这款轮组的设计核心围绕非铺装路面骑行场景展开，针对山地骑行中常见的碎石、坑洼、泥泞路面工况做了结构适配，是两轮代步及运动装备中直接接触地面的核心承载部件。从结构组成来看，整套轮组分为外胎、轮辋、辐条、花鼓四个核心部分，各部件的参数匹配直接决定轮组的承载能力、滚动阻力与抗冲击性能。外胎采用大颗粒块状胎齿设计，胎齿高度较城市通勤轮胎高出4-6mm，胎块之间预留了较宽的排泥槽，在泥泞路面骑行时，挤压进入胎纹的泥土可以在轮胎形变过程中快速排出，避免胎面被泥层包裹导致抓地力丧失；胎体采用加厚橡胶层设计，胎侧厚度比同规格城市胎增加2mm左右，能够抵御碎石棱角的穿刺，降低野外骑行的爆胎概率。轮辋采用对称式深槽结构，槽深适配外胎的胎圈卡合尺寸，

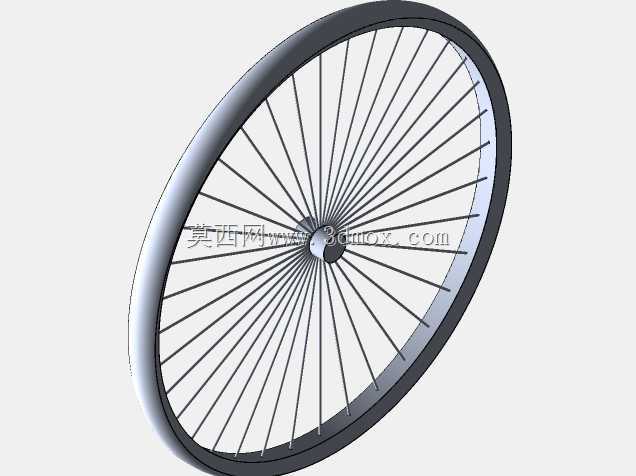

　　安装时胎圈可以完全卡入轮辋的锁止槽内，即使在低胎压状态下应对侧向冲击，也不会出现胎圈脱开轮辋的故障；轮辋的截面采用等强度设计，靠近辐条安装座的位置壁厚略厚于轮辋外缘，在保证整体刚性的前提下控制整体重量，避免轮组转动惯量过大增加骑行负担。辐条采用等径钢丝结构，采用交叉编法从花鼓法兰盘延伸至轮辋的辐条孔位，每根辐条的张紧力在装配时需要保持均匀，偏差控制在5%以内，避免轮组转动时出现偏摆或跳动；辐条与轮辋的连接位置采用铜制辐条帽，既可以方便后期调整辐条张紧度校正轮圈，也能避免长期使用后连接处出现锈蚀咬死的问题。花鼓作为轮组的转动核心，内部预留了标准轴承安装位，轴心尺寸适配常规山地车前叉或车架的开档尺寸，

　　安装时只需要将花鼓轴心卡入前叉/车架的 dropout 位，锁紧快拆或桶轴结构即可完成固定，不需要额外加工适配结构。在实际使用场景中，这款轮组可以适配硬尾山地车、软尾全山地车型的前轮安装需求，能够承受120kg以内的整车载荷，应对落差不超过30cm的飞跳冲击；日常维护时只需要定期检查辐条张紧度、清理胎纹内嵌的碎石、给花鼓轴承补充润滑脂即可，不需要复杂的专用工具。设计过程中优先考虑了野外骑行的可靠性，没有采用轻量化的薄壁碳纤结构或异型辐条设计，所有部件都采用通用标准规格，后期更换外胎、辐条、轴承等易损件时，可以直接采购市售标准配件，不需要定制特殊规格零件，大幅降低了后期使用与维护成本。轮组的整体宽度控制在65mm以内，

　　安装后不会与前叉叉腿、车架后下叉产生运动干涉，轮胎在最大充气状态下的外径适配常规26寸山地车的车架几何，不会出现轮胎蹭车架、挡泥板安装位不匹配的问题。针对越野骑行中常见的侧向受力场景，轮辋的胎圈座做了防滑滚花处理，当轮胎受到侧向冲击力发生小幅形变时，胎圈与轮辋之间的摩擦力可以阻止胎圈相对滑动，避免转向过程中轮组出现打滑跑偏的问题。
