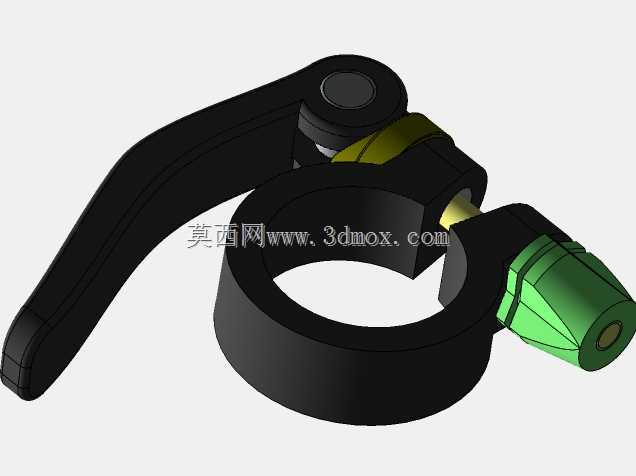

自行车快拆式座管锁紧夹结构设计

　　日常骑行场景中，座管高度的快速调节需求一直存在，不管是不同身高骑乘者轮换使用车辆，还是骑行途中根据路况调整坐姿降低风阻、提升踩踏效率，都需要座管固定结构能实现免工具快速操作，这款快拆式座管夹就是针对这类需求设计的夹持锁紧部件。从结构逻辑来看，它采用偏心凸轮锁紧原理，扳动外侧的加长手柄时，凸轮轴的偏心距会带动锁紧端的压块产生轴向位移，对套在座管外侧的C型夹环施加径向挤压力，依靠夹环内壁与座管外壁、夹环外壁与车架立管内壁的静摩擦力实现座管位置固定，相比传统螺栓锁紧的座管夹，不需要额外携带内六角扳手，单手握持扳动手柄即可完成锁紧与释放操作，操作全程耗时不超过两秒，能适配户外骑行途中的快速调整需求。设计过程中首先要确定夹环的内径参数，

　　需要匹配对应规格的自行车座管外径，常规山地车、公路车的座管直径覆盖27.2mm、30.9mm、31.6mm等主流规格，夹环的开口宽度控制在3-5mm区间，保证锁紧时夹环有足够的形变余量，不会因为形变量过大出现金属疲劳断裂，同时开口处做了圆角过渡处理，避免应力集中导致夹环在反复锁紧释放过程中出现开裂。偏心凸轮的轮廓曲线是整个结构的设计核心，凸轮的升程需要匹配夹环锁紧所需的形变量，既要保证扳动手柄到锁定位时能提供足够的锁紧力，避免骑行过程中座管下滑，又要保证扳动过程的操作力在合理区间，不会因为操作力过大导致使用者扳动手柄时夹伤手掌，手柄的长度经过力矩匹配设计，在普通人手掌可施加的握力范围内，能通过杠杆放大作用给凸轮轴提供足够的锁紧扭矩，

　　手柄外侧做了圆弧包边处理，贴合手掌握持的曲面形态，长时间操作也不会出现硌手的问题。夹环与车架立管的配合面做了公差匹配，夹环的外径比车架立管的安装内径小0.1-0.2mm，保证安装时能顺利嵌入车架立管的安装位，不会出现过盈装配导致的安装困难，也不会因为间隙过大出现锁紧后夹环偏斜的问题。锁紧端的调节螺母采用细牙螺纹设计，螺距控制在0.75mm，能实现锁紧力的精细调节，使用者可以根据自身的使用需求，预先调整螺母的旋入深度，匹配不同壁厚、不同材质的座管使用，比如碳纤维座管需要的锁紧力更小，就可以适当调小螺母的旋入量，避免锁紧力过大夹裂碳纤维座管，铝合金座管则可以适当调大锁紧量，保证颠簸路况下座管不会出现位移。整个结构的运动部件之间预留了0.

　　05mm的装配间隙，手柄与凸轮轴的连接部位做了限位结构，当手柄扳动到完全锁定位时，限位面会贴合夹环的安装端面，避免手柄过位转动导致凸轮结构失效，同时在转轴部位预留了润滑脂存储槽，长期使用时可以填充润滑脂降低转动磨损，提升结构的使用寿命。从实际使用场景来看，这款座管夹不仅适用于民用通勤自行车，也能适配山地车、公路车、折叠车等多种车型，折叠车场景下对快拆操作的需求更高，需要频繁折叠车辆时调整座管高度，这款结构的操作效率完全能满足使用要求，同时夹环的表面做了氧化处理，户外雨天骑行时也不会出现锈蚀问题，能适应复杂的户外使用环境。设计建模过程中，对所有运动部件做了干涉检查，模拟手柄从释放位到锁定位的全行程运动，确认夹环的形变量在材料的弹性形变范围内，不会出现塑性变形导致锁紧失效，同时对夹环的受力做了有限元校核，在最大锁紧力工况下，夹环的最大应力值低于材料的屈服强度，保证反复使用过程中结构不会出现损坏。
