等径连续螺旋输送绞龙叶片结构

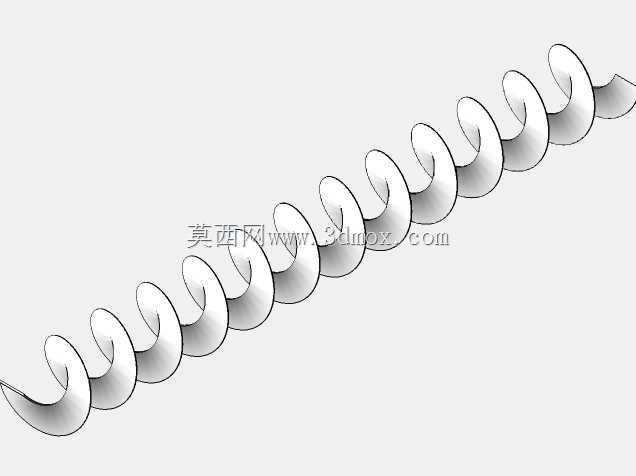

　　这类连续螺旋叶片结构，是散料输送环节里最常见的核心做功部件，不管是粮食加工线的原粮转运、建材行业的粉料输送、环保领域的污泥推送，还是机床加工环节的切屑排出，都能看到这类结构的实际应用。和分段拼接的螺旋叶片不同，图中展示的是整段连续等螺距结构，这种结构的优势在于推送物料的过程中不会出现叶片接缝处的卡滞问题，尤其是输送带有一定粘性的湿料、或者粒径偏小的细粉料时，连续的螺旋面不会给物料残留提供附着缝隙，能大幅减少输送过程中的物料挂壁残留。

　　从设计思路来看，这类螺旋叶片的成型逻辑是围绕等螺距螺旋线展开的，叶片的螺旋升角是核心设计参数，升角的选取完全匹配输送物料的摩擦特性：如果是输送流动性好的颗粒料，比如塑料粒子、干燥谷物，升角可以适当取大，提升输送效率；如果是输送流动性差的粘性物料，比如含水率偏高的污泥、粘性矿粉，升角就要适当收小，避免物料随着叶片同步转动无法向前推送。叶片的厚度选取也和输送物料的磨琢性直接相关，输送砂石、金属切屑这类高磨损物料时，叶片厚度要适当增加，边缘还可以做堆焊耐磨层的结构预留；如果是输送粮食、塑料粒子这类低磨损物料，叶片厚度可以适当减薄，控制整体结构重量。

　　实际安装使用时，这类螺旋叶片需要和中心传动轴配合装配，叶片内缘和轴面的焊接固定要保证连续满焊，不能有虚焊缺口，否则输送过程中物料进入焊缝缝隙，长期磨损会导致叶片开焊变形。叶片的外径和输送筒体内壁的间隙是安装时必须控制的边界尺寸，间隙过小会导致叶片转动时刮蹭筒体内壁，产生额外运行阻力甚至卡滞；间隙过大则会在筒壁位置残留物料层，尤其是输送细粉料时，过大的间隙会导致底层物料无法被推送，长期堆积板结后会进一步缩小输送通径，降低输送效率。

　　从功能特性上看，这种连续螺旋结构除了水平输送物料之外，调整安装角度后也可以完成倾斜甚至垂直方向的物料提升，只是垂直输送时需要适当提高螺旋转速，靠离心力抵消物料的下滑趋势。和皮带输送、斗式提升相比，螺旋输送的整体结构更紧凑，全封闭的输送筒体可以避免输送过程中的粉尘外溢，对于容易产生扬尘的粉料、有异味的废弃物输送场景，这种结构的环保适配性更强。另外这类结构没有返程分支，整体占用的安装空间更小，在设备布局紧凑的生产线里，更容易找到合适的安装位置。

　　设计建模过程中，螺旋叶片的曲面展开是很多新手容易出错的环节，不能简单用平面拉伸扭转的方式生成曲面，那样生成的叶片实际成型后会出现内缘起皱、外缘拉伸过度的问题，实际生产中这类连续叶片多采用钢带缠绕成型工艺，建模时要按照实际缠绕成型的轨迹生成螺旋曲面，保证叶片内外缘的延展率符合实际加工工艺要求，否则建出来的模型和实际加工出来的零件会存在尺寸偏差，无法顺利装配到传动轴上。另外叶片两端的止口位置要做平滑过渡，避免启动和停机时物料在端部堆积卡滞，尤其是输送长纤维状物料时，端部的直角结构很容易挂住纤维，逐步缠绕堆积后导致设备过载停机。

　　在不同的应用场景下，这类螺旋叶片还可以做针对性的结构调整，比如输送容易结块的物料时，可以在叶片外缘加装锯齿状破碎结构，推送过程中同步打散结块物料；输送高温物料时，叶片和中心轴的连接要预留热膨胀间隙，避免高温下热胀冷缩导致叶片变形卡滞。日常维护中，这类结构最容易出现的磨损点是叶片外缘和物料接触的工作面，建模时可以把叶片的工作面单独做分层结构，方便后续做耐磨层替换的结构设计，减少维护时的整体更换成本。
