CA6140车床用异形带座连接支撑构件

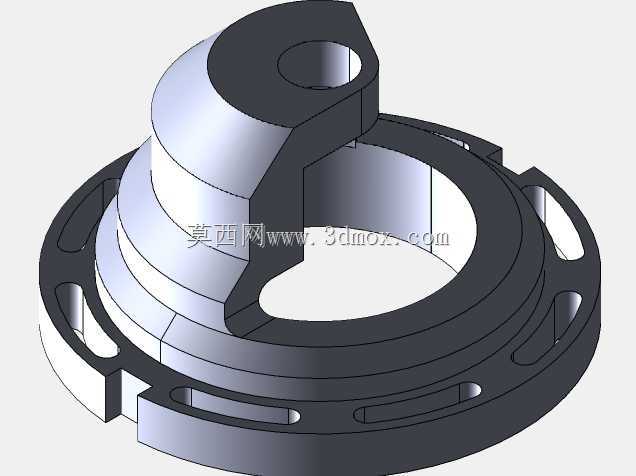

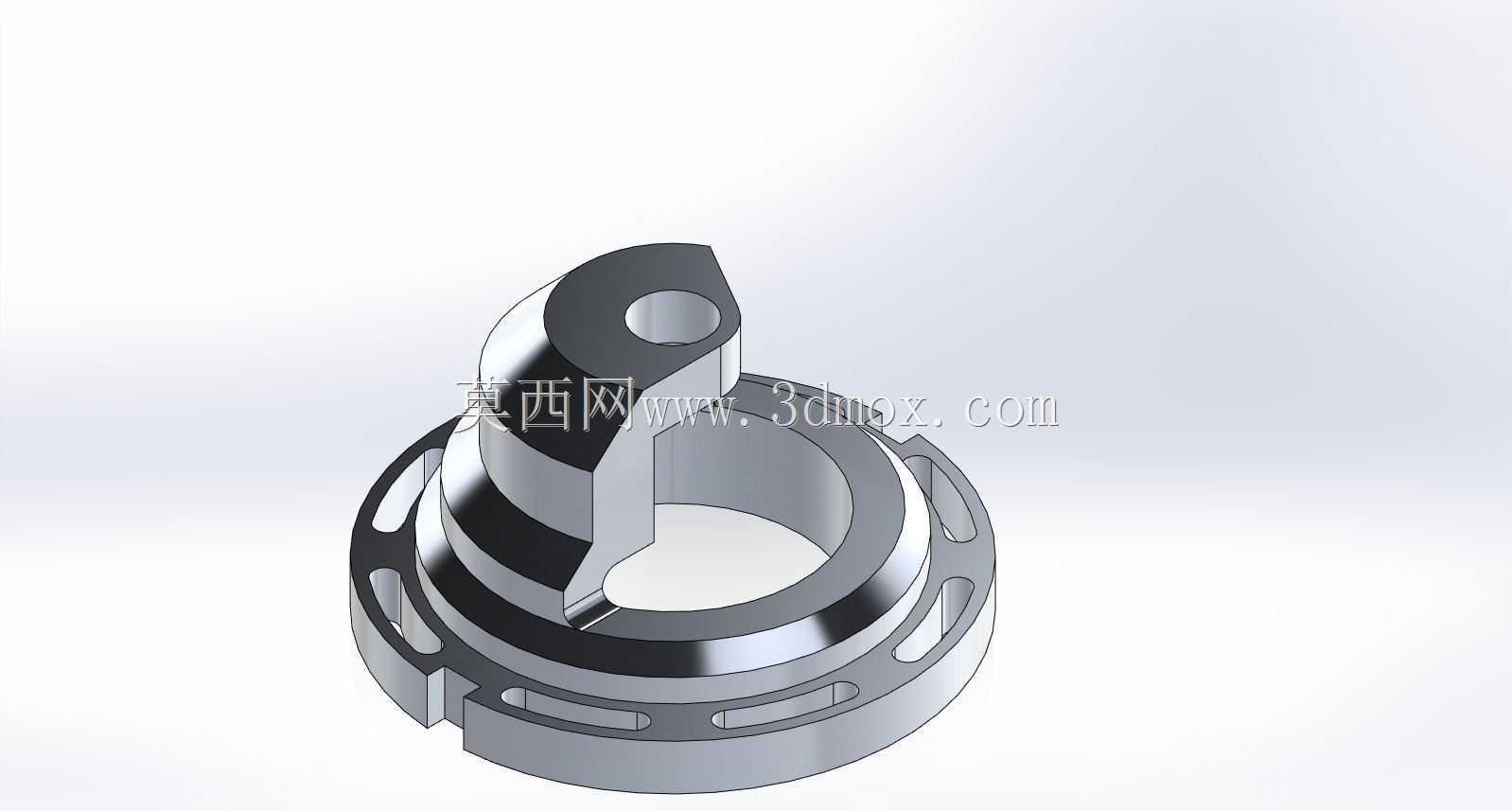

　　该构件为CA6140普通车床内部的专用连接支撑部件，主要应用在车床主轴箱与进给机构的衔接传动区域，承担着定位支撑、载荷传递、运动限位的多重作用，是保障车床进给系统运行稳定性的关键小型结构件。从实际装配场景来看，该零件的环形基座部分直接嵌套安装在主轴箱侧端的定位轴颈上，基座外圈的多组镂空槽既为装配时的螺栓锁紧预留了操作空间，也能在设备长期运行过程中容纳少量润滑脂残留，同时降低零件自身重量，减少主轴箱侧端的附加载荷。向上延伸的异形支臂顶端带有同轴销孔，用于铰接进给操纵机构的连杆组件，工作过程中支臂需要承受连杆往复摆动带来的交变径向载荷，因此在支臂与环形基座的衔接位置做了大圆弧过渡处理，避免应力集中导致的零件疲劳断裂，这一细节设计完全贴合车床长期连续作业的工况需求。

　　从设计思路层面拆解，该零件的建模过程完全遵循车床零件的设计规范，首先确定环形基座的内孔基准，这一尺寸直接匹配车床主轴箱侧端的定位轴径公差，装配时采用H7/h6的间隙配合，既保证安装时的便捷性，也能避免运行过程中出现径向窜动。基座的法兰端面设计有多个均匀分布的沉头孔位，用于穿装锁紧螺栓，将整个构件牢牢固定在箱体端面上，孔位的位置度公差控制在0.02mm以内，保证支臂顶端销孔与进给连杆的同轴度要求，避免连杆运动时出现卡滞。支臂部分的异形轮廓并非随意造型，而是经过运动干涉校验后的结果，在进给机构全行程摆动过程中，支臂的外轮廓与周边的齿轮、轴套、防护罩等部件均保留至少2mm的安全间隙，不会出现运动剐蹭问题。顶端的销孔内设计有油槽结构，装配时可以注入润滑脂，降低铰接销轴的磨损速度，延长零件的维护周期。

　　从安装边界来看，该零件的环形基座外径为适配CA6140主轴箱侧端空间做了严格限制，整体外伸支臂的高度不会超出主轴箱侧盖板的内部容纳空间，装配完成后不会与外部的盖板、手轮等部件产生干涉。零件的壁厚设计经过载荷校核，基座主体壁厚为6mm，支臂受力区域的壁厚加厚至8mm，既满足强度要求，也不会造成材料浪费。零件的所有棱边均做了C1的倒角处理，一方面去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升零件的抗疲劳性能。在实际车床运行过程中，该构件的工作环境存在少量切削液飞溅和金属粉尘，因此零件表面采用发黑处理，提升防锈能力，适配车床车间的复杂作业环境。

　　从结构功能的角度来说，该零件并非通用标准件，是CA6140车床进给操纵系统的专属定制零件，一旦出现磨损或断裂，会直接导致进给操纵失灵，影响车床的正常走刀作业。建模过程中对所有配合尺寸都做了公差标注还原，包括销孔的尺寸公差、基座端面的平面度要求、支臂与基座的垂直度要求等，完全符合车床零件的加工精度要求。基座上的镂空槽除了减重和容纳润滑脂的作用外，还可以作为装配时的对位标记，安装时将其中一个镂空槽对准箱体上的定位刻线，就能快速确定零件的周向安装位置，提升装配效率。支臂的侧面设计有一个小的平面凸台，用于安装行程开关的触发挡片，当进给机构运动到极限位置时，挡片触发行程开关切断进给动力，起到超程保护的作用，这一细节设计充分考虑了车床操作的安全性需求，将支撑功能与安全限位触发功能集成在同一个零件上，减少了额外零件的数量，简化了主轴箱侧端的结构布局。
