卧式车载储液运输罐体支撑结构设计

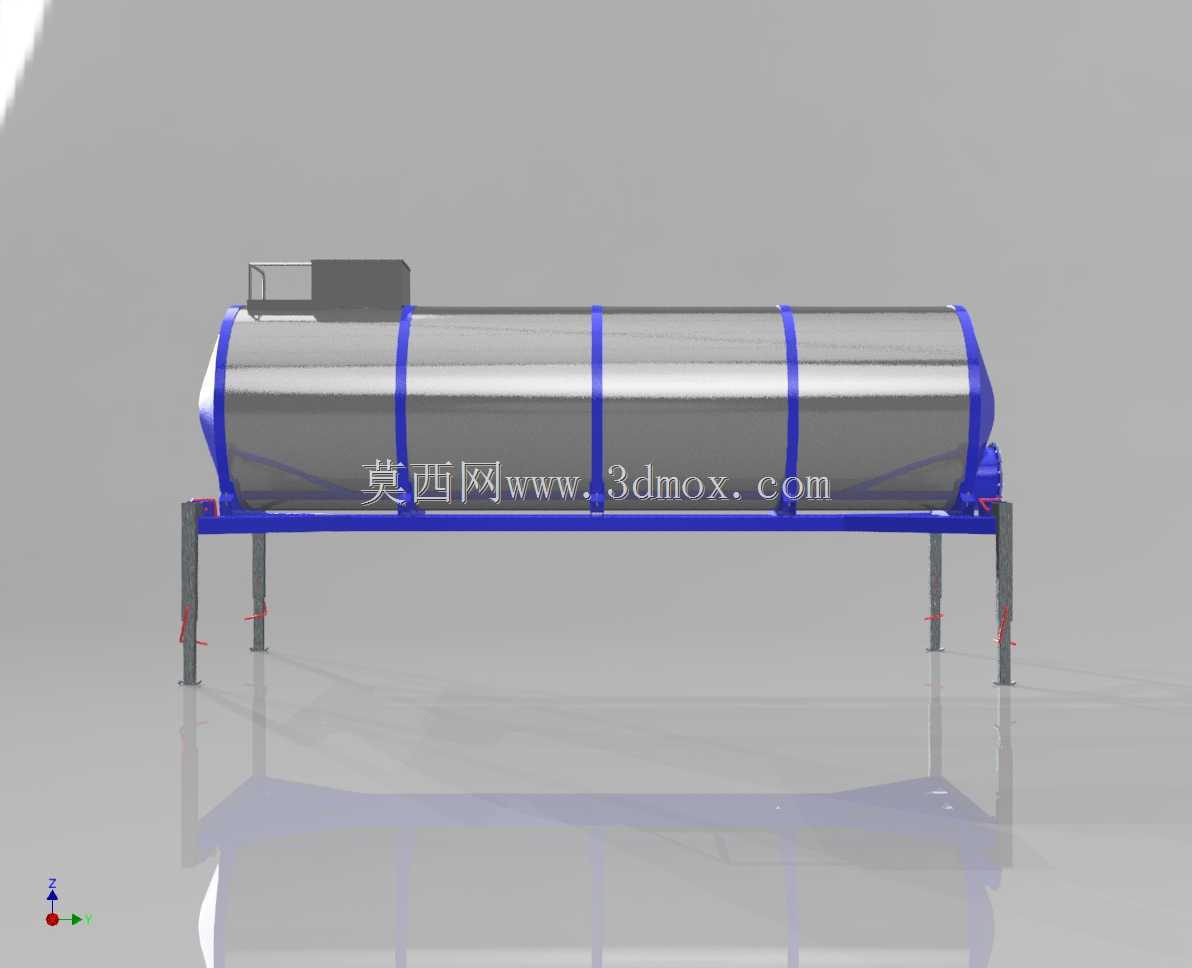

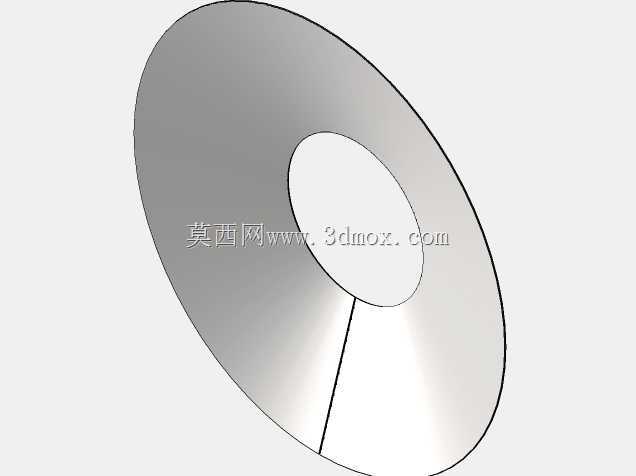

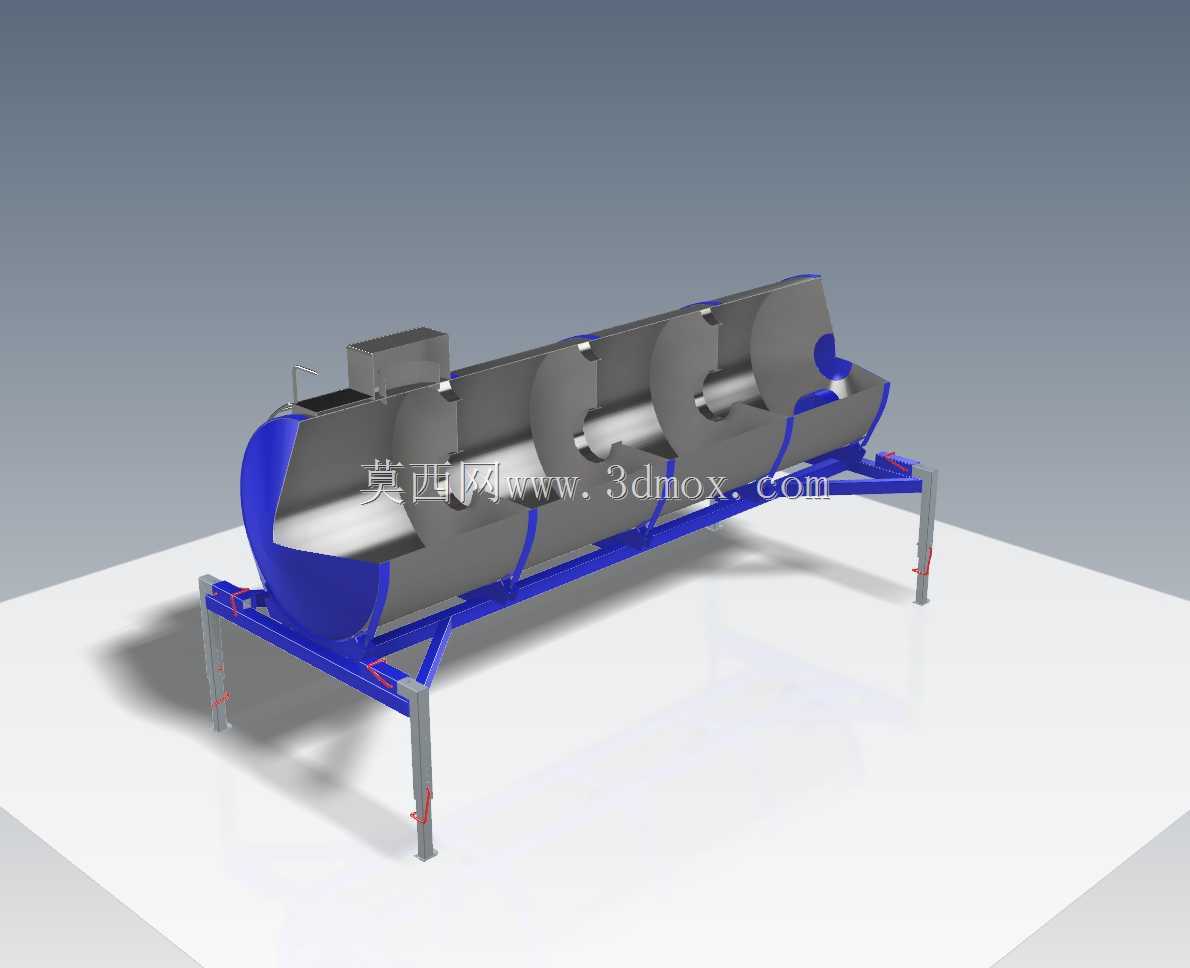

　　该卧式储液罐体结构主要面向散装液态物料的公路转运、厂区内部中转储运场景，可适配净水、非腐蚀性工业水剂、低密度液态生产原料的短途载运需求，也可作为临时野外作业点的固定式储液单元使用，无需额外搭建储液池，落地即可投入储水、储液作业。整套结构采用卧式圆柱罐体作为核心储容主体，圆柱形态的罐体在内部液压作用下受力均匀，环向应力分布一致，相比方形储舱能在同等壁厚下承受更高的内部液压，降低罐体自重带来的无效载荷。罐体两端采用标准椭圆封头结构，封头曲率经过匹配计算，可有效分散端部液压载荷，避免端板位置出现应力集中导致的焊缝开裂、板材变形问题。罐体外部设置多道环形加强箍，沿罐体轴向等距分布，箍带与罐体外壁紧密贴合，可在车辆行驶颠簸、

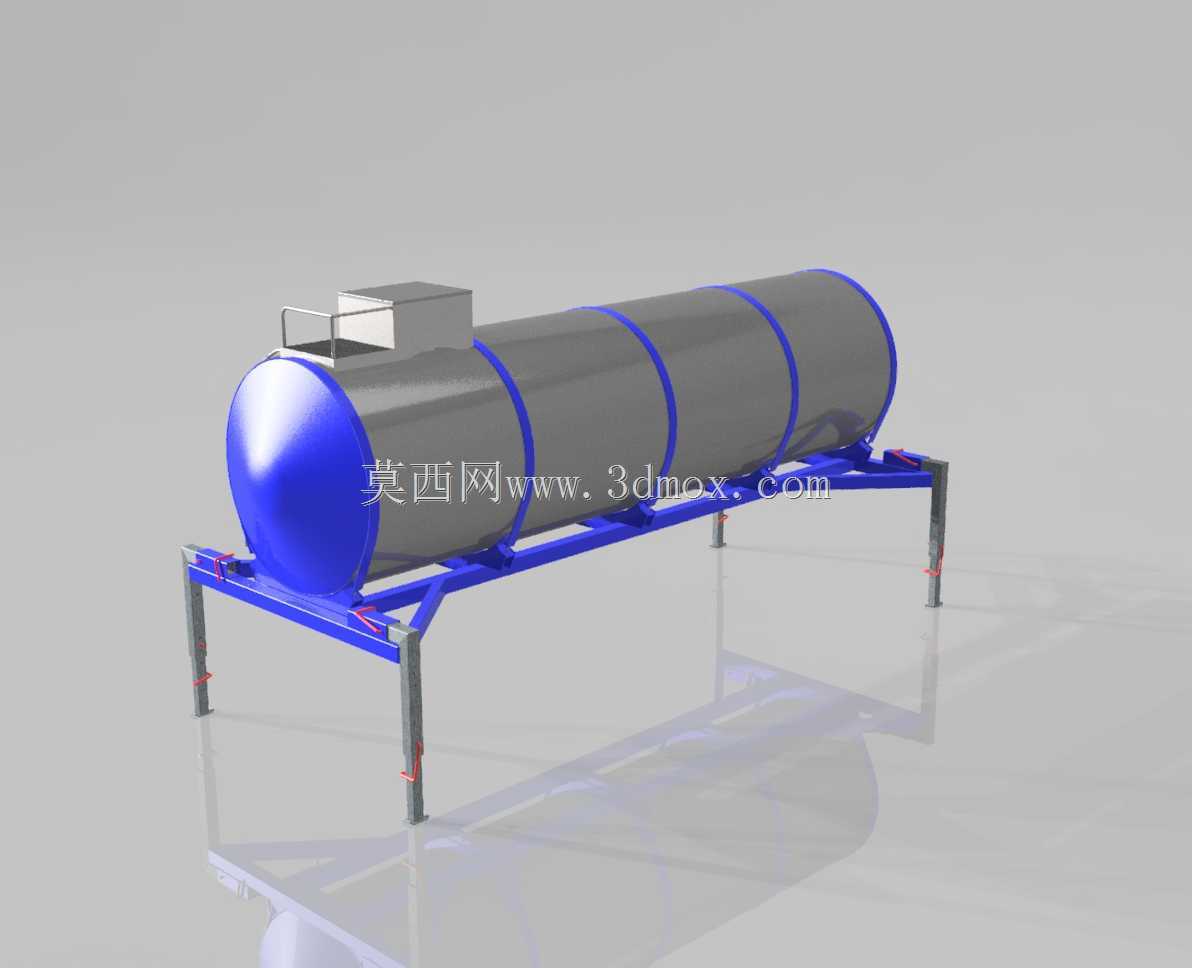

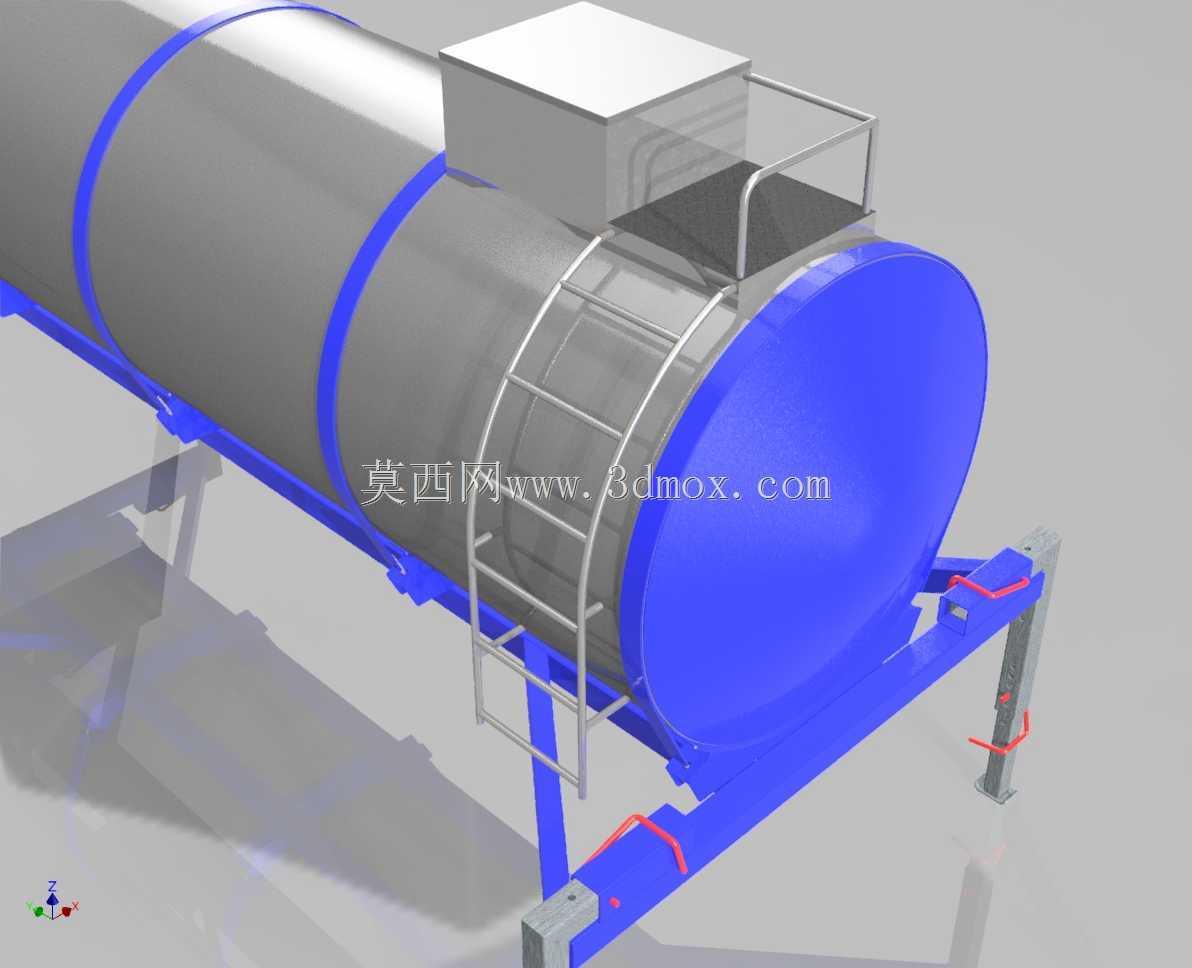

　　罐体内部液体晃动产生冲击载荷时，限制罐壁的径向变形，避免长筒体在交变载荷下出现失稳鼓胀的问题。罐体顶部设置小型方形设备舱，可内置液位监测组件、人孔盖板、进出气阀组，顶部周边加装简易防护栏杆，方便运维人员登顶开展检修、液位核查作业，避免人员在湿滑的罐顶作业时发生滑落风险。罐体底部采用四点支撑式支架结构，支架主体为型钢焊接成型的支腿结构，支腿沿罐体长度方向对称布置，上端通过弧形托板与罐体外壁贴合焊接，托板与罐壁的接触长度经过优化，可将罐体满载时的重量均匀分散到罐壁接触区域，避免局部应力过大导致罐壁凹陷。支腿下端设置可调式支撑脚，可在落地固定使用时调整支腿高度，适配不平整的安装地面，保证罐体整体处于水平状态，

　　避免内部液体长期偏载导致的罐体变形、支架受力不均问题；当作为车载罐体使用时，可拆除底部可调支脚，直接将支架横梁与车辆底盘副梁通过螺栓紧固连接，安装定位便捷，无需额外改制底盘结构。整套结构的外形尺寸控制在6000mm长度、1600mm直径范围内，安装时需要预留的边界空间为长度方向两端各留出300mm的管路连接操作空间，直径方向两侧各留出500mm的检修通道空间，底部支腿安装面需要保证平面度误差不超过5mm/m，避免支架安装后产生附加内应力。设计过程中优先考虑了载荷传递路径的合理性，满载状态下液体的重量通过罐壁传递到环形加强箍，再通过底部弧形托板传递到四根支腿，最终传递到车载底盘或者地面基础，整个传力路径没有应力突变的薄弱节点，

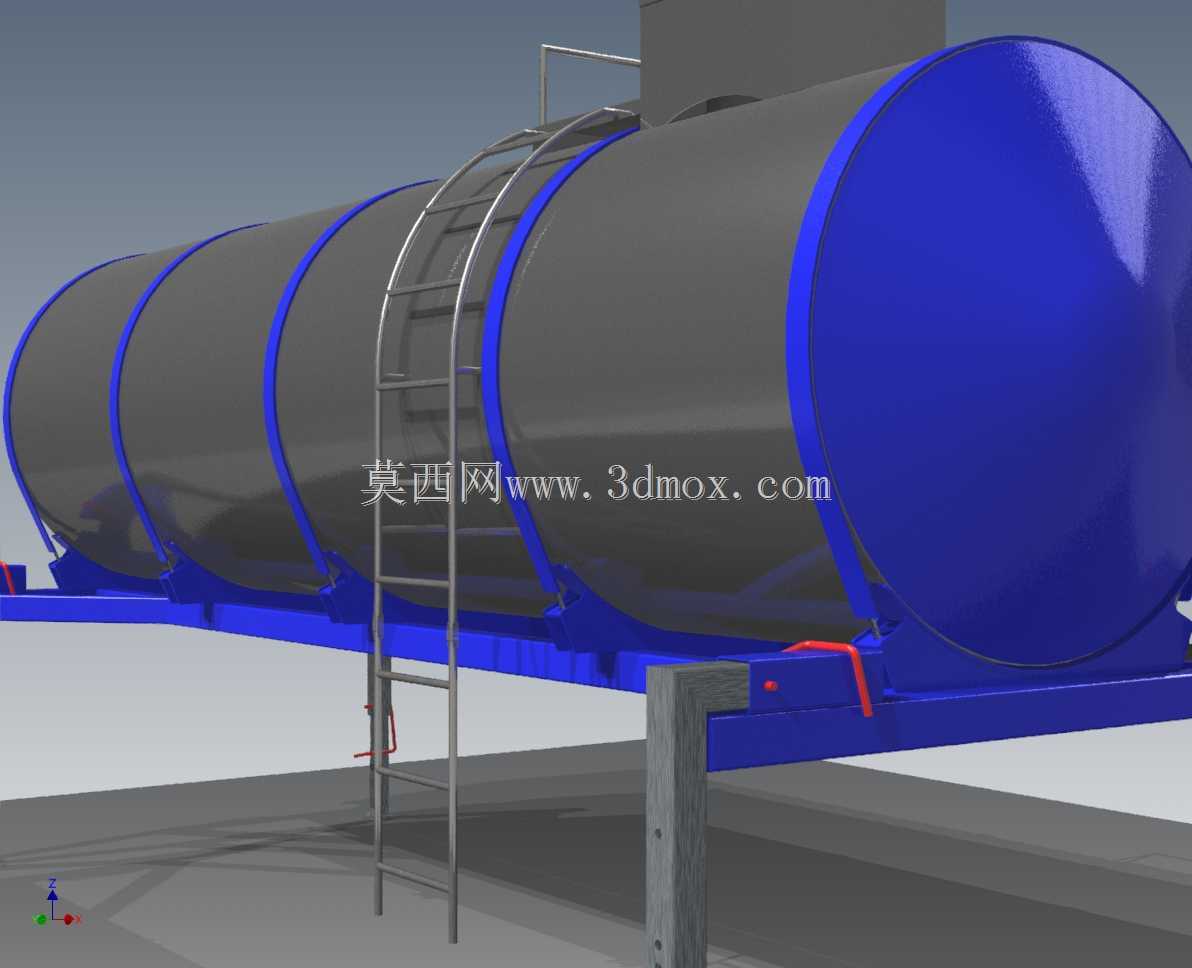

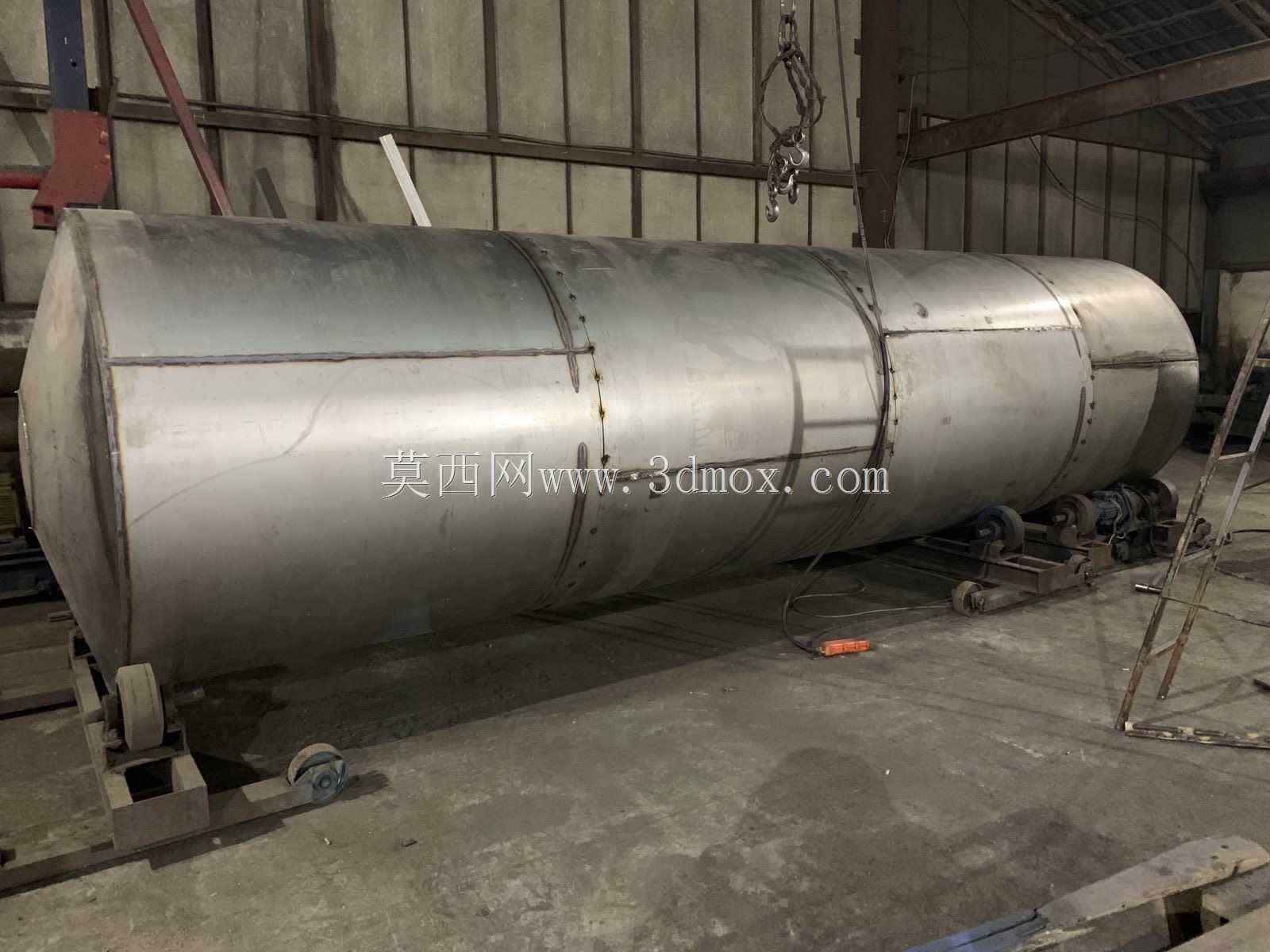

　　所有焊接位置均采用连续角焊缝，焊后需要做渗透探伤排查焊接缺陷，避免储液过程中出现渗漏问题。罐体与支架的连接位置特意设置了缓冲衬垫的安装位，可在托板与罐壁之间加装橡胶缓冲垫，降低车辆行驶过程中底盘传递到罐体的振动冲击，减少焊缝位置的疲劳损伤。进出液管路的接口统一设置在罐体一端的封头下部，可保证排液时罐体内部无残液积存，顶部的设备舱预留了标准安装孔位，可根据实际使用需求加装液位计、防溢流探头、呼吸阀等配套组件，无需在罐体上额外开孔改制，降低现场安装的工作量。支架的支腿上预留了爬梯安装点位，可根据使用需求加装外置爬梯，方便人员登顶作业，整套结构的零部件均采用常规型钢与标准板材加工，无特殊定制的异形构件，加工制造难度低，普通具备焊接加工能力的车间即可完成生产制造，后期维护更换配件也十分便捷。
